Seat Ibiza: Sistema de aparcamiento asistido delantero
Aviso
- Para atender los casos de reclamación es necesario conocer el funcionamiento y manejo del sistema de aparcamiento asistido.
Descripción general:
El sistema de aparcamiento asistido o "PDC" (Park Distance Control, control de la distancia de aparcamiento) ayuda al conductor a la hora de aparcar, detecta la proximidad de un obstáculo a la parte delantera del vehículo y emite una señal acústica de advertencia.
El sistema de aparcamiento asistido se compone de:
- Pulsador de la ayuda de aparcamiento -E266-
- Zumbador de aviso delantero de la ayuda de aparcamiento -H22-
- Sensor de la ayuda de aparcamiento delantero derecho -G252-
- Sensor de la ayuda de aparcamiento delantero central derecho -G253-
- Sensor de la ayuda de aparcamiento delantero central izquierdo -G254-
- Sensor de la ayuda de aparcamiento delantero izquierdo -G255-

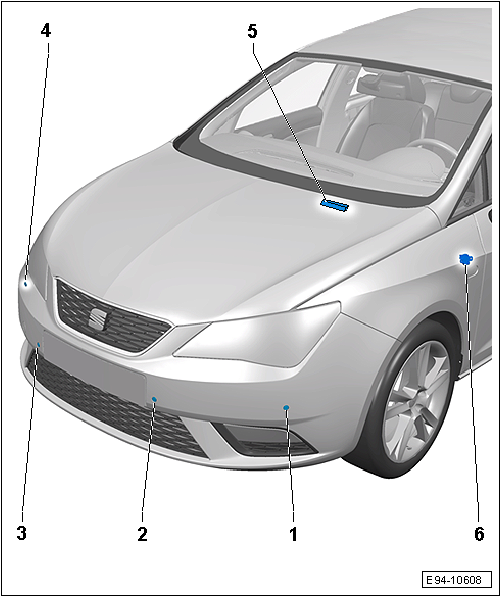

Ayuda para el aparcamiento: cuadro general de montaje
1 -
- Sensor de ayuda de aparcamiento delantero izquierdo -G255-
- Desmontar y montar
2 - Sensor de ayuda de aparcamiento delantero izquierdo, centro -G254-
- Desmontar y montar
3 - Sensor de aparcamiento asistido delantero derecho, centro -G253-
- Desmontar y montar
4 - Sensor de aparcamiento asistido delantero derecho -G252-
- Desmontar y montar
5 - Tecla para la ayuda de aparcamiento -E266-
- Desmontar y montar
6 - Zumbador de aviso para ayuda de aparcamiento, delante -H22-
- Desmontar y montar

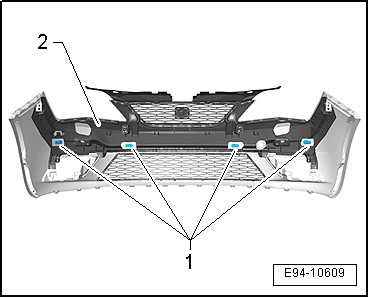

Sensores de ayuda de aparcamiento, delante -G252-/-G253-/-G254-/-G255-: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar la cubierta del parachoques delantero.

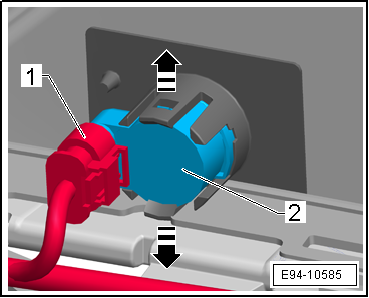

- Desacoplar el conector eléctrico -1- en el sensor.
- Oprimir los dos salientes de encastre dirección -flechas- y empujar el sensor -2- desde el exterior hacia el interior.
Montar
El montaje se realiza en el orden inverso de operaciones.
Zumbador para aparcamiento asistido, delante -H22-: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar la tapa fusible tirando de ella, a presión.

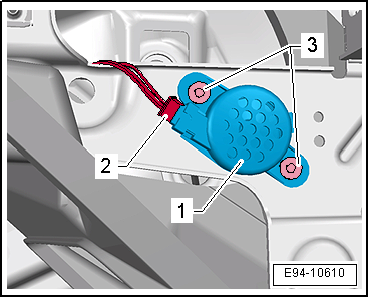

- Desacoplar el conector eléctrico -2-.
- Sacar los clips expansivos -3-.
- Quitar el zumbador de aviso de la ayuda de aparcamiento trasera -1- junto con los clips expansivos.
Montar
El montaje se realiza en el orden inverso de operaciones.
