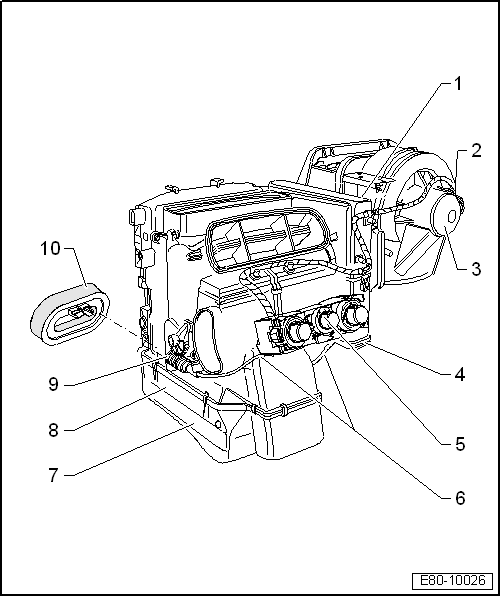

Seat Ibiza: Ubicación de componentes del calefactor
1 - Resistencia previa para el ventilador de aire fresco -N24-
- Desmontaje y montaje
2 - Motor regulador para la trampilla de aire fresco y de aire circulante -V154-
- Desmontaje y montaje
3 - Ventilador de aire fresco -V2-
- Desmontaje y montaje
4 - Filtro de polvo y de polen
- También como filtro combinado con filtro de olores
- Desmontaje y montaje
5 - Mando de la calefacción
- Con unidad de control para la trampilla de aire fresco y de recirculación de aire -J251-
- Con conmutador para ventilador de aire fresco -E9-
- Con conmutador para trampilla de aire fresco y recirculación de aire -E159-
- Sustituir completo
- Desmontaje y montaje
6 - Eje flexible
- Para la unidad de regulación de la trampilla de temperatura (color: morado, longitud 256 mm)
- Para la unidad de regulación de las trampillas del distribuidor de aire (color: azul, longitud 250 mm)
- Desmontaje y montaje
7 - Elementos calefactor para la calefacción adicional (PTC) -Z35-
- Sólo en algunos vehículos
- Relación de montaje
8 - Intercambiador de calor
- Relación de montaje
- Desmontaje y montaje
9 - Unidad de regulación para la trampilla de temperatura
- Desmontaje y montaje
10 - Junta con soporte
- Encajar con clip en el cuerpo de la calefacción

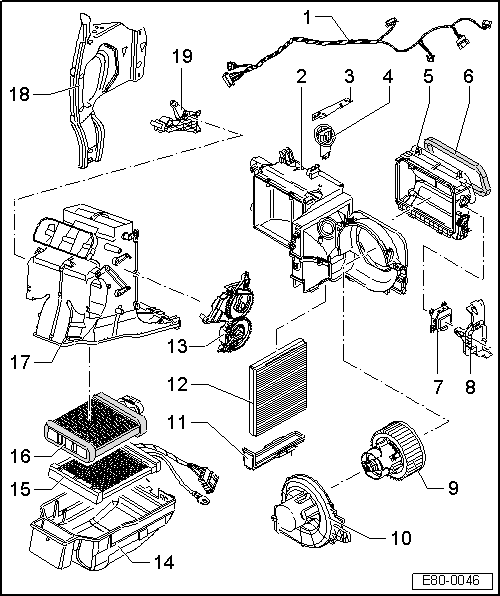

Relación de montaje del grupo de calefacción
1 - Mazo de cables del equipo de calefacción
- Para desmontarlo hay que cortar cuidadosamente el fija cables
- En el montaje hay que montar el fijacables nuevo en el mismo sitio
2 - Parte superior e inferior de la carcasa
- Unión con grapas
3 - Soporte superior
- Forma parte del travesaño del tablero de instrumentos
- Par de apriete del equipo de calefacción 5 Nm
4 - Resistencia previa para el ventilador de aire fresco -N24-
- Desmontaje y montaje
5 - Entrada de aire a la carcasa
- Con trampilla de aire fresco y de recirculación de aire
- Fijación en la parte superior e inferior de la carcasa con grapas
6 - Junta
- Sustituir en caso de desperfectos
- Autoadhesivo
- Antes del montaje hay que retirar todos los restos de adhesivo con acetona
7 - Motor regulador para la trampilla de aire fresco y de aire circulante -V154- y
- Encajado en el soporte
8 - Soporte
- Para motor regulador para trampilla de aire fresco y de aire circulante -V154-
9 - Ventilador de aire fresco -V2-
10 - Soporte para el ventilador de aire fresco -V2-
- Quitar el soporte del ventilador de aire fresco
11 - Tapa del filtro
12 - Filtro antipolvo y antipolen
- Desmontar y montar
13 - Unidad de regulación para las trampillas de distribución de aire
- Desmontaje y montaje
14 - Carcasa del distribuidor, parte inferior
15 - Elementos calefactor para la calefacción adicional (PTC) -Z35-
- Solo motores diesel
- Verificar
- Desmontaje y montaje
16 - Intercambiador de calor
- Desmontaje y montaje
17 - Carcasa del distribuidor, parte superior
- Atornillado a la parte superior e inferior de la carcasa
18 - Apoyo izquierdo
- Forma parte del travesaño del tablero de instrumentos
- Par de apriete del equipo de calefacción 5 Nm
- Par de apriete apoyo consola central 25 Nm
19 - Unidad de regulación para la trampilla de temperatura
- Desmontaje y montaje
Corrosión de contacto
La corrosión de contacto se puede producir si no se utilizan elementos de unión apropiados (tornillos, tuercas, arandelas), remaches, tapones, boquillas, pegamentos, etc.
Por esta razón, el fabricante monta solamente elementos de unión con un revestimiento superficial especial, que son reconocibles por su color verdoso, así como piezas de goma, plástico y pegamentos no conductores eléctricamente.
Estas piezas comprobadas y compatibles con el aluminio también se ofrecen como piezas de repuesto.
Utilizar únicamente piezas originales.
Si existen dudas acerca de la posibilidad de reutilización de las piezas, se deberán montar generalmente piezas nuevas.
Los accesorios tienen que haber sido autorizados por SEAT.
Los daños por corrosión de contacto no caen bajo las prestaciones de garantía.

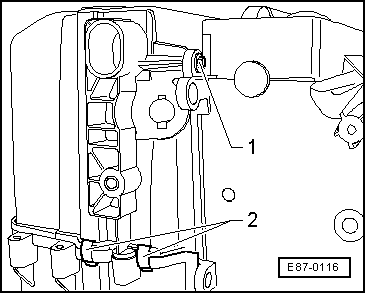

Elementos de unión del equipo de calefacción
1 - Tornillo para plástico
- 1 Nm
2 - Grapa
- Antes del desmontaje hay que marcar la posición y orientación en la carcasa
- Sustituir en caso de desperfectos
- En el montaje hay que cuidar que el enganche de la grapa encaje en la ranura de la carcasa
