Seat Ibiza: Sistema de aparcamiento asistido trasero - Ibiza ST
Aviso
- Para atender los casos de reclamación es imprescindible conocer el funcionamiento y manejo del sistema de aparcamiento asistido.
Descripción general:
El sistema de aparcamiento asistido o PDC (Park Distance Control, control de la distancia de aparcamiento) ayuda al conductor a la hora de aparcar, pues detecta la proximidad de obstáculos detrás del vehículo y emite una señal acústica de advertencia.
El sistema de aparcamiento asistido se compone de:
- unidad de control del sistema de aparcamiento asistido -J446-.
- avisador acústico del sistema de aparcamiento asistido -H15-.
- transmisor de aparcamiento asistido trasero izquierdo -G203-
- transmisor de aparcamiento asistido trasero izquierdo, centro -G204-.
- transmisor de aparcamiento asistido trasero derecho, centro -G205-
- transmisor de aparcamiento asistido trasero derecho -G206-
Detección e indicación de las averías:
El sistema de aparcamiento asistido cuenta con una autodiagnosis que facilita la localización de averías.
Para la localización de averías hay que utilizar el modo operativo "Localización guiada de averías" del sistema de información, medición y diagnóstico de vehículos -VAS 505X-.
Realizar un diagnóstico de actuadores para verificar todo el sistema de aparcamiento asistido.

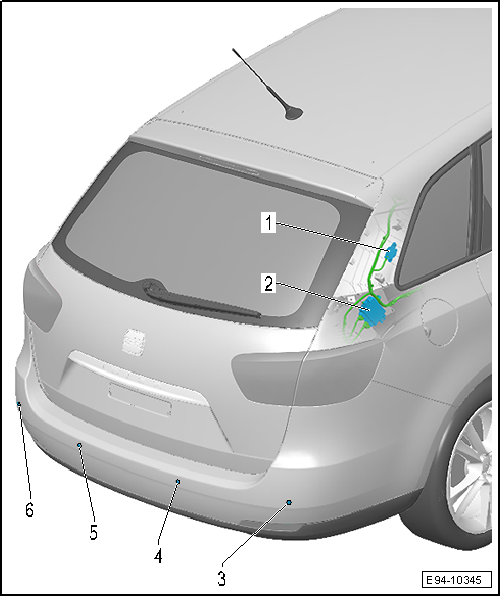

Sistema de ayuda para el aparcamiento (aparcamiento asistido) - relación de componentes
1 - Señal acústica de advertencia para el dispositivo de ayuda para el aparcamiento trasero -H15-
- En el maletero a la derecha, detrás del revestimiento lateral
- Desmontar y montar
2 - Unidad de control para el aparcamiento asistido -J446-
- En el maletero a la derecha, detrás del revestimiento lateral
- Desmontar y montar
3 - Transmisor p. aparcamiento asistido, tras. der. -G206-
- En el parachoques trasero
- Desmontar y montar
4 - Transmisor p. aparcamiento asistido, tras. der., centro -G205-
- En el parachoques trasero
- Desmontar y montar
5 - Transmisor p. aparcamiento asistido, tras. izq., centro -G204-
- En el parachoques trasero
- Desmontar y montar
6 - Transmisor p. aparcamiento asistido, tras. izq. -G203-
- En el parachoques trasero
- Desmontar y montar
Unidad de control para aparcamiento asistido -J446-: desmontar y montar
Lugar de montaje: en el maletero a la derecha, detrás del soporte bandeja.
Desmontar
- Si se sustituye la unidad de control, seleccionar en la "Localización de averías guiada", la función "Sustituir" de la correspondiente unidad de control.
Utilizar para ello el → Equipo de diagnosis de vehículos.
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar el revestimiento lateral derecho del maletero.

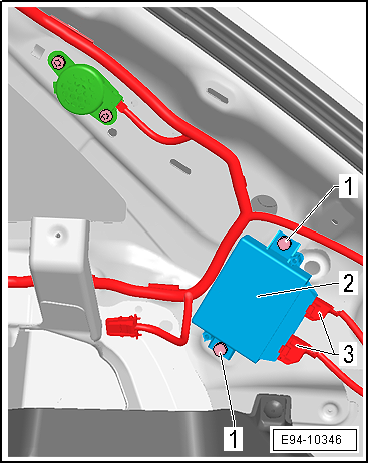

- Extraer el conectores -3- y separar la Unidad de control para el aparcamiento asistido -J446--2- extrayendo los dos clips expansivos -1-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Montar el soporte bandeja derecho del maletero.
Señal acústica de advertencia para el dispositivo de ayuda para el aparcamiento trasero -H15-: desmontar y montar
Lugar de montaje: en el maletero a la derecha, detrás del montante D.
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar el soporte bandeja lateral trasero derecho.
- Separar el conector eléctrico -3-.

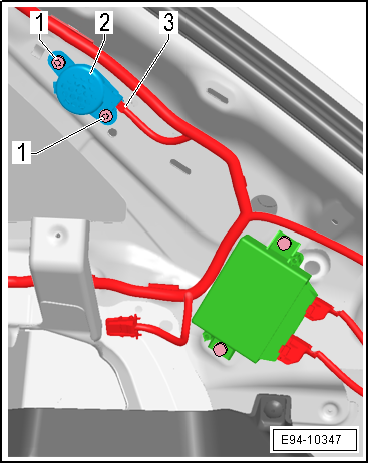

- Desenroscar los tornillos expansivos -1- y desmontar el emisor de señal acústica para el dispositivo de ayuda para el aparcamiento trasero -H15--2-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Aplicar pares de apriete.
- Montar el revestimiento lateral trasero izquierdo.
Transmisor para aparcamiento asistido trasero: desmontar y montar

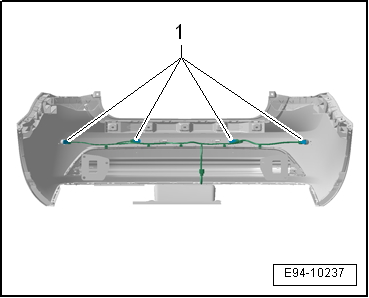

El vehículo cuenta con cuatro transmisores situados en el revestimiento del paragolpes trasero.
- Transmisor de aparcamiento asistido, trasero izquierdo -G203-
- Transmisor de aparcamiento asistido trasero izquierdo, centro -G204-
- Transmisor de aparcamiento asistido trasero derecho, centro -G205-
- Transmisor de aparcamiento asistido, trasero derecho -G206-
Los cuatro transmisores del sistema de aparcamiento asistido son idénticos; sólo son diferentes los soportes de los transmisores del sistema de aparcamiento asistido, según su posición .
Aviso
- Todos los transmisores de aparcamiento asistido se desmontan y montan de la misma forma, por este motivo a continuación sólo se explica el desmontaje y montaje de uno de ellos.
- Debido a diferentes ediciones de software, en la primera versión del software de la unidad de control para el sistema de aparcamiento asistido -J446- se pueden mostrar designaciones de transmisores discrepantes. En tal caso es válida la siguiente correspondencia:
- Transmisor para sistema de aparcamiento asistido trasero izquierdo, centro -G204- es Transmisor para sistema de aparcamiento asistido trasero izquierdo -G203-
- Transmisor para sistema de aparcamiento asistido trasero interior izquierdo -G334- es Transmisor para sistema de aparcamiento asistido trasero izquierdo, centro -G204-
- Transmisor para sistema de aparcamiento asistido trasero interior derecho -G335- es Transmisor para sistema de aparcamiento asistido trasero derecho, centro -G205-
- Transmisor para sistema de aparcamiento asistido trasero derecho, centro -G205- es Transmisor para sistema de aparcamiento asistido trasero derecho -G206-
Desmontar
Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
Lugar de montaje de los transmisores para sistema de aparcamiento -1-: en parachoques trasero.
- Desmontar parachoques trasero.

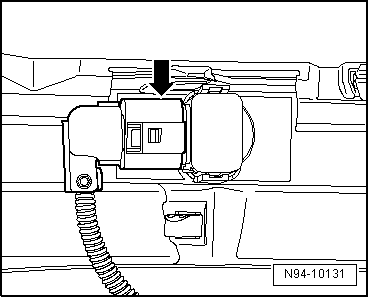

- Sacar el conector eléctrico -flecha- del transmisor.

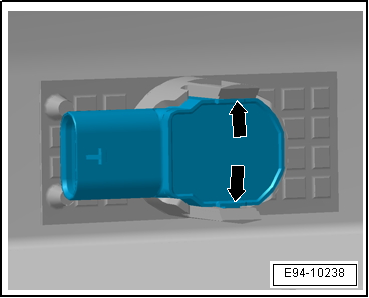

- Presionar ambos salientes de encastre -flechas- y presionar el transmisor para aparcamiento asistido desde fuera hacia adentro.
Montar
El montaje se realiza en orden inverso de operaciones.
Diagnóstico de actuadores
- Conectar el Sistema de información, medición y diagnóstico de vehículos -VAS -, "Sistemas de información, medición y diagnóstico de vehículos".
- Seleccionar la "Localización guiada de averías" en el sistema de información, medición y diagnóstico de vehículos -VAS -.
- Seleccionar en primer lugar "Selección de componentes y funciones" por medio de la tecla "Ir a" y a continuación:
- Carrocería
- Carrocería, trabajos de montaje
- 01-Sistemas autodiagnosticables
- Sistema de aparcamiento asistido
- Funciones del sistema de aparcamiento asistido
- Diagnóstico de actuadores
Aviso
- Debido a diferentes ediciones de software, en la primera versión del software de la unidad de control para el sistema de aparcamiento asistido -J446- se pueden mostrar designaciones de transmisores discrepantes. En tal caso es válida la siguiente correspondencia:
- Transmisor para sistema de aparcamiento asistido trasero izquierdo, centro -G204- es Transmisor para sistema de aparcamiento asistido trasero izquierdo -G203-
- Transmisor para sistema de aparcamiento asistido trasero interior izquierdo -G334- es Transmisor para sistema de aparcamiento asistido trasero izquierdo, centro -G204-
- Transmisor para sistema de aparcamiento asistido trasero interior derecho -G335- es Transmisor para sistema de aparcamiento asistido trasero derecho, centro -G205-
- Transmisor para sistema de aparcamiento asistido trasero derecho, centro -G205- es Transmisor para sistema de aparcamiento asistido trasero derecho -G206-
Par de apriete
