Seat Ibiza: Radiador: desmontar y montar
Radiador: desmontar y montar, Altea, Altea XL, Altea XL Freetrack, León
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

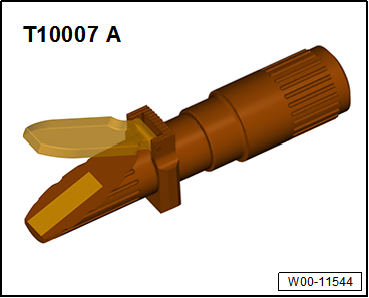

- Refractómetro -T10007A-

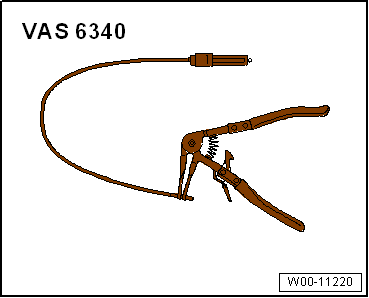

- Alicates para mordazas para tubos flexibles -VAS 6340-

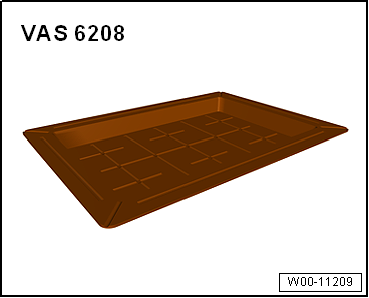

- Bandeja para líquidos -VAS 6208-
- Llave dinamométrica -VAG 1331-
Desmontar
- Vaciar el líquido refrigerante.
- Desmontar el canalizador de aire junto con los ventiladores.
- Desbloquear la grapa de sujeción -flecha-.

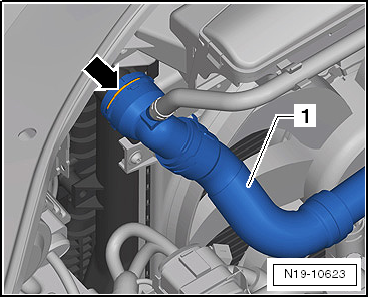

- Desacoplar el tubo flexible de líquido refrigerante -1- del radiador, en la parte superior.

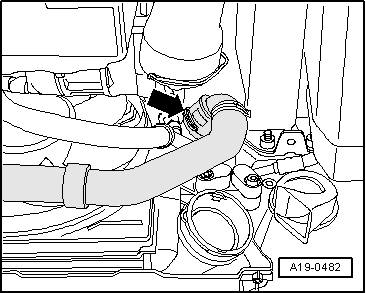

- Desbloquear la presilla de sujeción -flecha- del tubo flexible del líquido refrigerante y desacoplar el tubo flexible del líquido refrigerante del acoplamiento rápido del radiador.

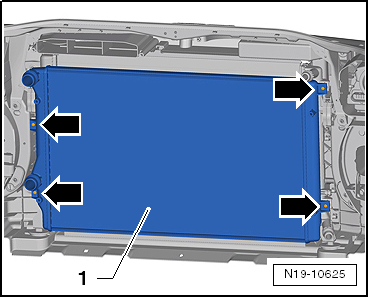

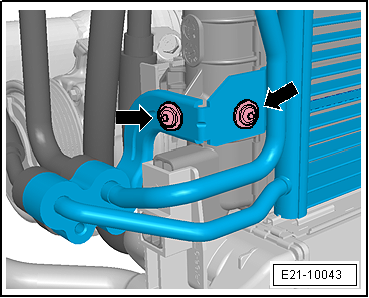

- Desenroscar los tornillos de fijación -flechas- del radiador y retirar el radiador hacia arriba.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Líquido refrigerante: cargar.
Pares de apriete
Radiador: desmontar y montar, Ibiza, Toledo 2013
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Alicates para abrazaderas de fleje elástico -VAS 6499-
- Llave dinamométrica -VAG 1331-
Desmontar
- Colocar la chapa portacierre en posición de servicio.

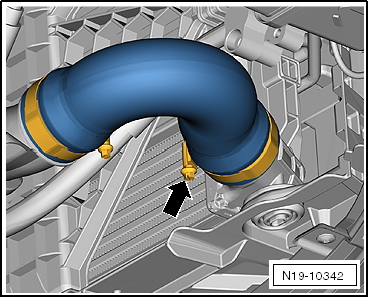

- Soltar para ello la abrazadera "lado caliente" del tubo flexible de unión al intercooler.

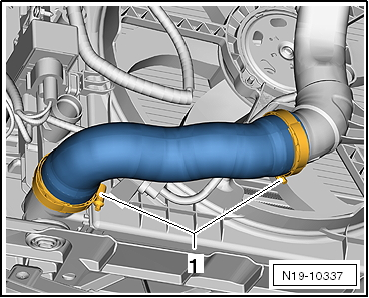

- Soltar para ello la abrazadera -1-"lado frío" del tubo flexible de unión.
Aviso
Taponar con un trapo limpio el intercooler y la tubería para evitar que no entre agua.
- Vaciar el líquido refrigerante.

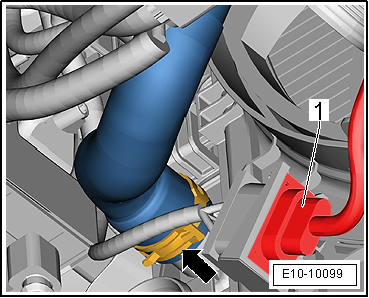

- Desacoplar el conector -1- para ventilador del radiador -V7-.
Aviso
Ignorar la posición -flecha-.
- Desenroscar los tornillos -flechas- que fijan el condensador al radiador.

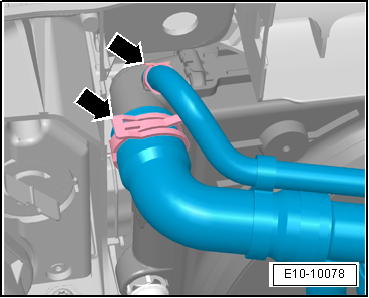

- Soltar las abrazaderas de fleje elástico -flechas- y separar los tubos flexibles superiores del radiador.
- Para separar el canalizador de aire del radiador presionar los elementos de bloqueo superiores -1- de ambos lados y extraer hacia arriba el canalizador -flecha-.

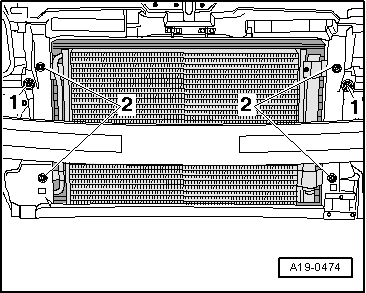

- Desenroscar los tornillos -1- que fijan el radiador a la chapa portacierre.
- Desenroscar los tornillos -2- que fijan el condensador al radiador y sujetar el condensador a la chapa portacierre.
- Extraer el radiador conjuntamente con el intercooler hacia arriba.
Aviso
Para evitar daños en el condensador y las tuberías/manguitos de agente frigorífico se debe tener cuidado de no doblar, torcer o estirar excesivamente las tuberías/manguitos.
Separar intercooler del radiador

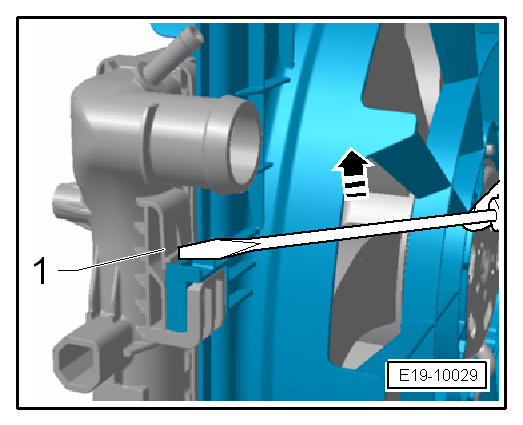

- Desacoplar el intercooler -1- del radiador, actuando sobre los elementos de bloqueo con ayuda de una herramienta apropiada.
- Desplazar el intercooler -1- hacia la derecha y separarlo del radiador -2-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Insertar correctamente los elementos de bloqueo del radiador de líquido refrigerante al intercooler.
¡ATENCIÓN!
Asegurar que los elementos de bloqueo del radiador al intercooler se hayan acoplado correctamente.
- Montar el conjunto radiador líquido refrigerante e intercooler por la parte inferior.
- Colocar los 2 pivotes centradores del intercooler en sus ubicaciones en el portacierre.
Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Asegurar todas las uniones de tubos flexibles con abrazaderas de serie
- Colocar la chapa portacierre.
- Cargar el líquido refrigerante.
