Seat Ibiza: Conjunto portarrueda: cuadro general de montaje

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Tren de rodaje / Tren de rodaje, ejes, dirección / Suspensión ruedas anteriores, semieje articulado / Conjunto portarrueda: cuadro general de montaje

Aviso

Si fuera necesario desplazar el vehículo con algún componente del tren de rodaje desmontado, se recomienda la utilización del carro -T20204-.
No son admisibles los trabajos de soldadura y de enderezado en componentes portantes y componentes de guiado de ruedas.
Sustituir siempre las tuercas y tornillos autoblocantes.
Sustituir siempre las tuercas y tornillos oxidados.

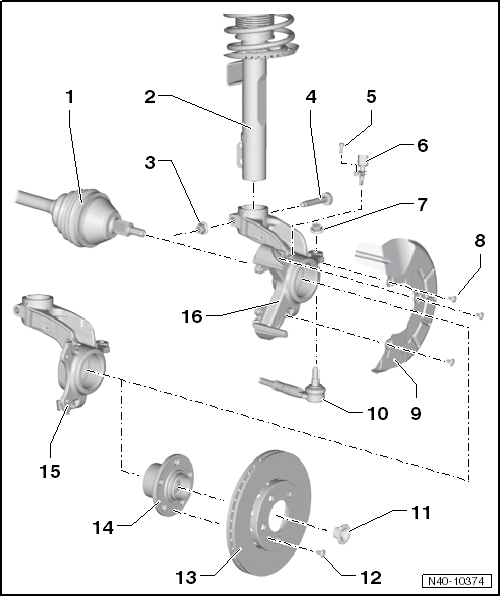

Seat Ibiza. Conjunto portarrueda: cuadro general de montaje

1 - Palier

Desmontar y montar

2 - Brazo telescópico

Desmontar y montar

3 - Tuerca

60 Nm y reapretar a 90º
Sustituir después de cada desmontaje

4 - Tornillo de cabeza estriada interior

La punta del tornillo debe apuntar en el sentido de marcha del vehículo

5 - Tornillo Allen

8 Nm

6 - Sensor de revoluciones delantero izquierdo -G47 -/ Sensor de revoluciones delantero derecho -G45-

Antes de insertar el sensor hay que limpiar la superficie interior del taladro y aplicarle pasta lubricante -G 000 650-

7 - Tuerca

20 Nm y reapretar a 90º
Sustituir después de cada desmontaje

8 - Tornillo

12 Nm

9 - Chapa protectora

10 - Rótula de la dirección

11 - Tuerca dodecagonal, autoblocante

50 Nm y reapretar a 45º
Sustituir cada vez que se desmonte

12 - Tornillo

4 Nm

13 - Disco de freno ventilado

14 - Conjunto rodamiento y cubo de rueda

El anillo sensor del ABS va montado en el cubo de rueda
Existen diferentes versiones para los trenes de rodaje de 14" y 15"
Sustituir siempre, se rompe al extraerlo
Sustituir
Asignación

15 - Mangueta

Desmontar y montar
Existen diferentes versiones para los trenes de rodaje de 13", 14" y 15"
Para la pinza de freno FN3
Asignación
Cuando se sustituya la mangueta habrá que alinear el vehículo

16 - Mangueta

Desmontar y montar
Existen diferentes versiones para los trenes de rodaje de 13", 14" y 15"
Para la pinza de freno FS III
Asignación
Cuando se sustituya la mangueta habrá que alinear el vehículo
