Seat Ibiza: Grupos ópticos traseros - Ibiza ST

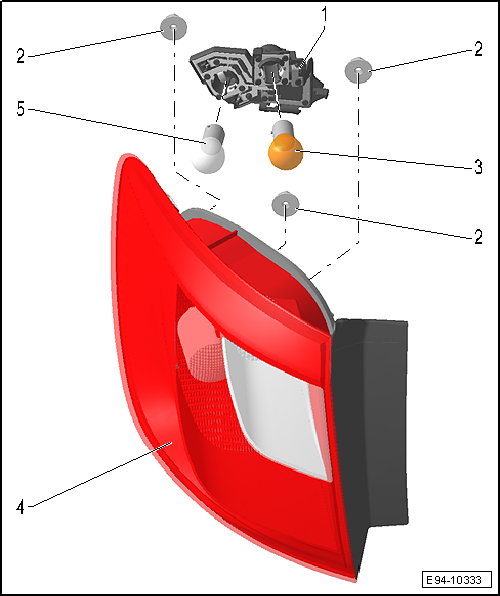

Grupos ópticos traseros, pilotos fijos: cuadro general
1 - Portalámparas
- Desmontar y montar
2 - Tuercas
- Par de apriete 3,5 Nm
3 - Lámpara de los intermitentes
- Lámpara del intermitente trasero izquierdo -M6-
- Lámpara del intermitente trasero derecho -M8-
- Cambio de lámparas
4 - Grupo óptico trasero, piloto fijo
- Grupo óptico en aleta posterior: desmontar y montar
5 - Lámpara de posición / freno
- Cambio de lámparas

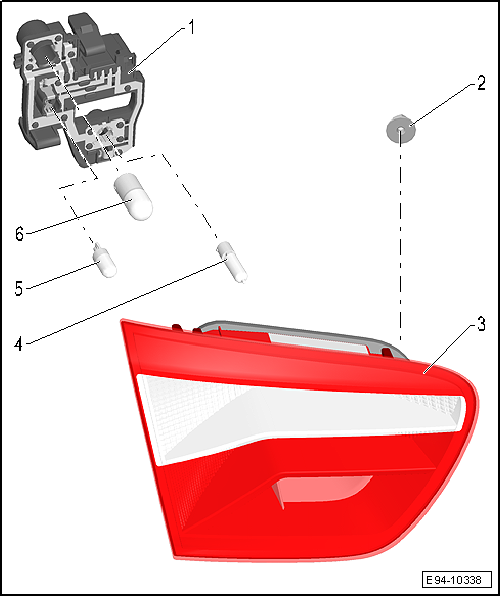

Grupos ópticos traseros , piloto móvil : cuadro general
1 - Portalámparas
- Desmontar y montar
2 - Tuerca
- Par de apriete 3,5 Nm
- Para fijar el grupo óptico trasero al portón trasero
3 - Grupo óptico trasero, piloto móvil
- En portón trasero: desmontar y montar
4 - Lámpara para piloto trasero, antiniebla
- Cambio de lámparas
5 - Lámpara para piloto trasero, posición
- Cambio de lámparas
6 - Lámpara para piloto trasero, marcha atrás
- Cambio de lámparas

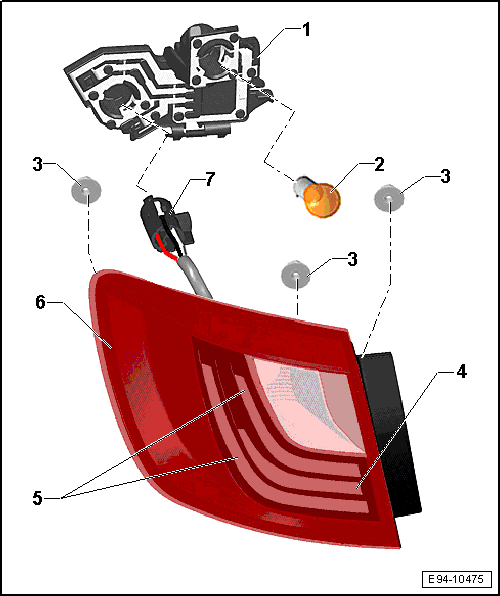

Grupos ópticos traseros 02.2012 ►, piloto fijo con led´s: cuadro general
1 - Portalámparas
- Desmontar y montar
2 - Lámpara de los intermitentes
- Lámpara del intermitente trasero izquierdo -M6-
- Lámpara del intermitente trasero derecho -M8-
- Cambio de lámparas
3 - Tuercas
- Cantidad 3
- Par de apriete 3,5 Nm
4 - Led´s para luz de freno
5 - Led´s para luz de posición
6 - Grupo óptico trasero, piloto fijo
- Grupo óptico en aleta posterior: desmontar y montar
7 - Conector led´s: stop y posición
- Los led´s están integrados en el grupo óptico trasero del piloto no es posible sustituir los led´s

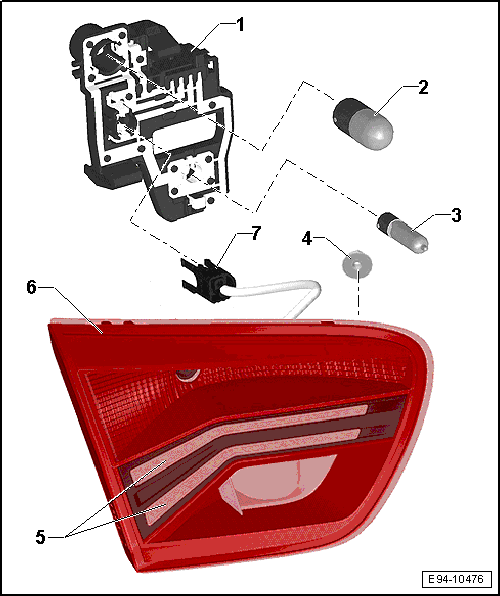

Grupos ópticos traseros 02.2012 ►, piloto móvil con led´s: cuadro general
1 - Portalámparas
- Desmontar y montar
2 - Lámpara para piloto trasero, marcha atrás
- Cambio de lámparas
3 - Lámpara para piloto trasero, antiniebla
- Cambio de lámparas
4 - Tuerca
- Par de apriete 3,5 Nm
- Para fijar el grupo óptico trasero al portón trasero
5 - Led´s para luz de posición
6 - Grupo óptico trasero, piloto móvil
- En portón trasero: desmontar y montar
7 - Conector led´s: posición
- Los led´s están integrados en el grupo óptico trasero del piloto no es posible sustituir los led´s
Grupo óptico trasero, pilotos fijos: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el interruptor de las luces a la posición "0".

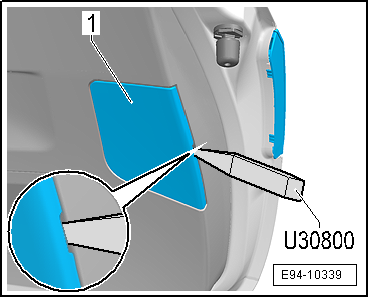

- Abrir la tapa del guarnecido lateral del maletero -1- con ayuda de la palanca -U30800- .

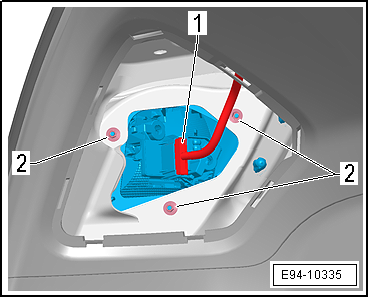

- Desacoplar el conector -1-
- Desenroscar las tuercas -2-.
- Pivotar el grupo óptico trasero -1- hacia fuera -flecha-.
- Con ayuda de la palanca -U30800- presionarla hacia dentro -flecha - para poder vencer los dos tetones que tiene.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

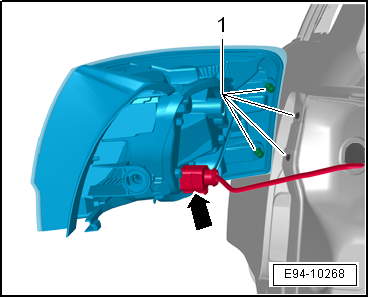

- Presentar el grupo óptico trasero en la carrocería e introducir a presión los pernos de sujección -1- a carrocería.
- Acoplar el conector -1-.
- Enroscar las tuercas -2-.
Base portalámpara, pilotos fijos: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el interruptor de las luces a la posición "0".
- Abrir la tapa del soporte bandeja lateral del maletero -1- con ayuda de la palanca -U30800-.
- Extraer conector -1-.
Omitir -2-.

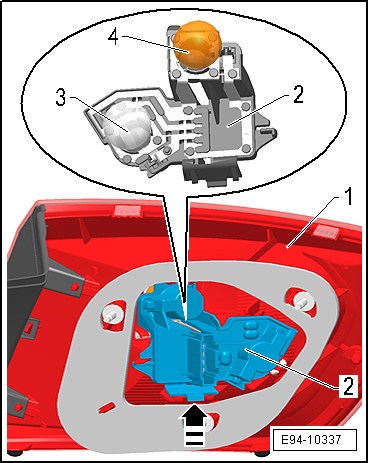

- Presionar la patilla de retención en dirección -flecha - del portalámpara -2-.
- Separar el portalámpara -2- del piloto -1-.
¡ATENCIÓN!
Pilotos de led´s;
- No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led´s.
- El conector del modulo de led´s, es semejante al casquillo de una lámpara.
- Extraer la lámpara -4- para luz intermitente.
- Extraer la lámpara -3- para luz posición / freno.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
- Colocar las lámparas nuevas en la base sin tocar la ampolla de vidrio con la mano.
Grupo óptico trasero, pilotos móviles: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el interruptor de las luces a la posición "0".

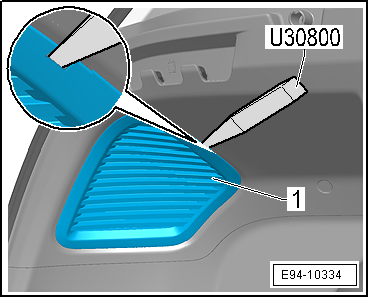

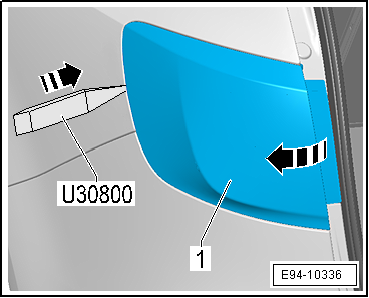

- Sacar la cubierta -1- con ayuda de la palanca -U30800-.

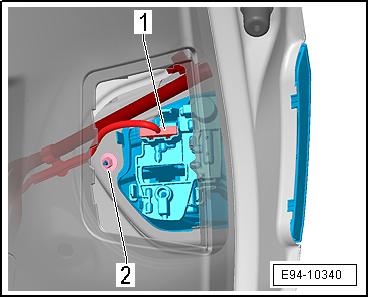

- Desacoplar el conector eléctrico -1-.
- Desenroscar la tuerca -2- .

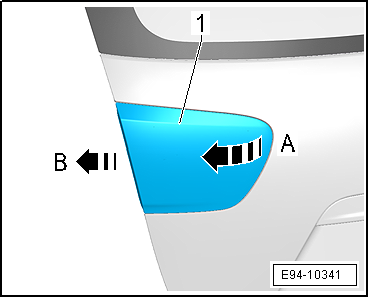

- Pivotar levemente el piloto trasero -1- hacia fuera del portón -flecha A- y retirarlo en dirección de la -flecha B- .
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Aviso
Asegurarse de que la junta entre la carrocería y la carcasa del grupo óptico trasero quede perfectamente hermética.
Base portalámpara, pilotos móviles : desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el interruptor de las luces a la posición "0".
- Retirar la cubierta -1- con ayuda de la Palanca -U30800-.
- Desacoplar el conector -1-
Omitir -2-

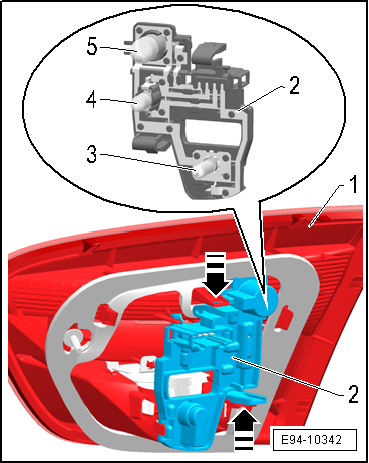

- Empujar las lengüetas de retención -flechas-.
- Sacar la base portalámpara -2- del grupo óptico posterior -1-.
¡ATENCIÓN!
Pilotos de led´s;
- No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led´s.
- El conector del modulo de led´s, es semejante al casquillo de una lámpara.
- Extraer las lámparas de la base.
- Extraer la lámpara -3- para luz antiniebla.
- Extraer la lámpara -4- para luz posición.
- Extraer la lámpara -5- para luz marcha atrás.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Colocar las lámparas nuevas en la base sin tocar la ampolla de vidrio con la mano.
