Seat Ibiza: Cerco del ventilador con ventilador del radiador: desmontar y montar
Cerco del ventilador con ventilador del radiador -V7-: desmontar y montar, Ibiza, Toledo 2013
Desmontar

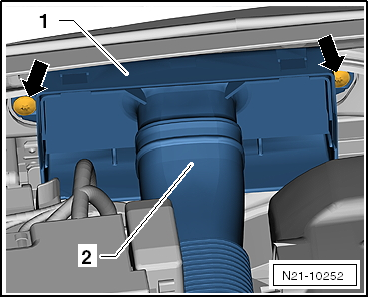

- Desenroscar los tornillos de fijación -flechas- del conjunto de entrada de aire -1- y sacar el tubo flexible de unión -2- hacia la carcasa del filtro de aire.
- Desmontar el dispositivo insonorizante o el protector de bajos.

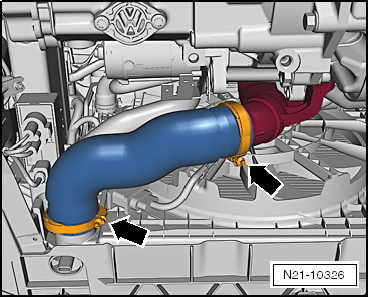

- Desmontar el tubo flexible de unión lado "caliente", soltando para ello las abrazaderas -flechas-.

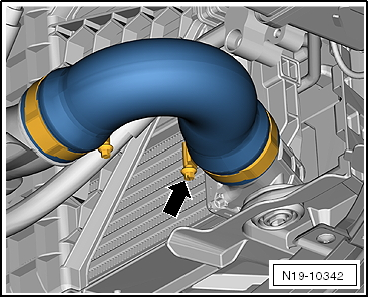

- Separar el tubo flexible de unión lado "frío" del intercooler, para ello aflojar la abrazadera -flecha-.

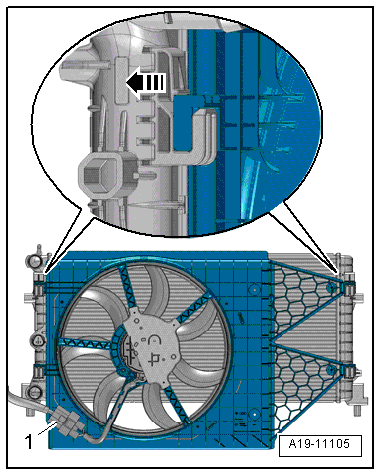

- Desacoplar el conector -1- del ventilador del radiador -V7-.
- Para separar el canalizador de aire del radiador presionar los elementos de bloqueo superiores de ambos lados simultáneamente.
- Sacar el canalizador de aire hacia abajo.
Si hay que sustituir el ventilador del radiador, proceder de la siguiente forma:
Sacar de su soporte el conector del ventilador del radiador.

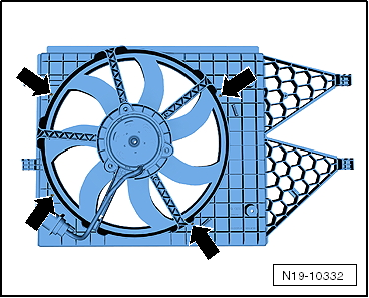

- Oprimir los pernos de los remaches expansivos -flechas-.

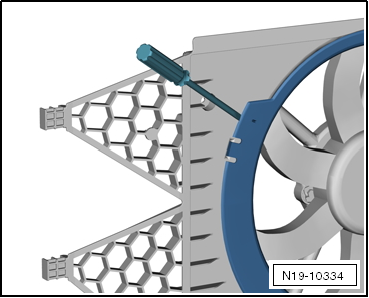

- En el lado posterior del canalizador de aire, levantar cuidadosamente la pantalla del ventilador con ayuda de una herramienta apropiada.
- Sacar la pantalla del ventilador.

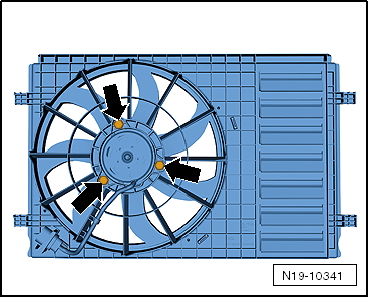

- Desenroscar las tuercas y sacar los ventiladores del radiador.
Montar
Pares de apriete
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Introducir por abajo el cerco del ventilador con el ventilador del radiador -V7- y meterlo por arriba en los 4 alojamientos dispuestos en el radiador.
- Insertar correctamente los elementos de bloqueo del canalizador al radiador.
