Seat Ibiza: Puerta posterior
Puerta posterior: cuadro general de montaje

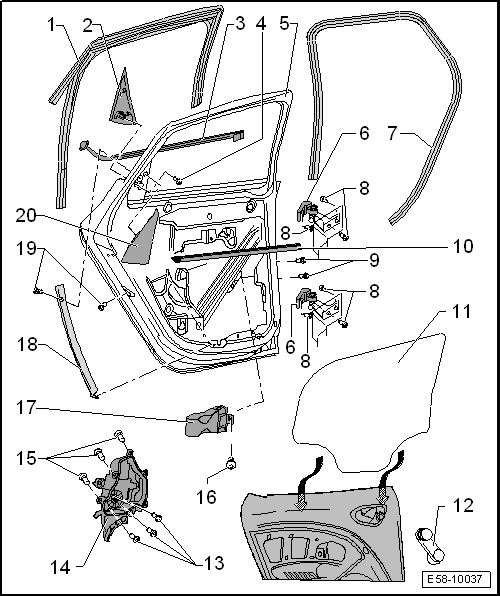

Puerta posterior: cuadro general de montaje, parte I
1 - Guía cristal
- Desmontar y montar
2 - Recubrimiento exterior de puerta
3 - Lamelunas exterior
- Desmontar y montar
4 - Tornillo
- Solo para el Ibiza 4 puertas
- 1,8 Nm +- 0,2 Nm
5 - Puerta posterior
- Desmontar y montar
- Ajustar
6 - Bisagra superior
- Desmontar y montar
7 - Junta puerta exterior
- Desmontar y montar
8 - Tornillo
- 6 unidades
- 20 Nm + 1/4 vuelta (90º)
9 - Tornillo
- 2 unidades
- 8 Nm +- 15 %
10 - Lamelunas interior
- Desmontar y montar
11 - Cristal de la puerta posterior
- Desmontar y montar
- Adaptación y memorización del recorrido del cristal
12 - Manivela
- Solo para conjunto alzacristal con accionamiento manual
13 - Tornillo
- 3 unidades
- 3 Nm +- 0,5 Nm
14 - Motor alzacristal
- Desmontar y montar
15 - Tornillo
- 7 unidades
16 - Tornillo
- 30 Nm
17 - Retenedor de la puerta
- Para desmontarlo es necesario desmontar el revestimiento del portagrupos
18 - Marco ventana
- Desmontar y montar
19 - Tornillo
- 2 unidades
- 6,5 Nm +- 0,5 Nm
20 - Recubrimiento interior de puerta

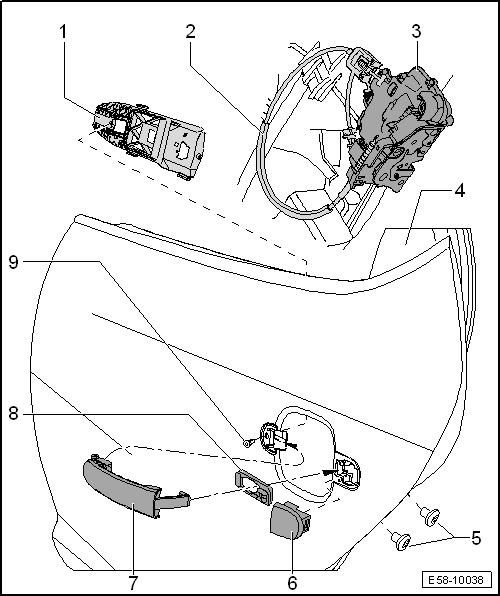

Puerta posterior: cuadro general de montaje, parte II
1 - Conjunto de alojamiento de la maneta y la tapa
2 - Cable de accionamiento
- Cable tipo Bowden
3 - Cerradura de la puerta
- Desmontar y montar
4 - Puerta posterior
- Desmontar y montar
- Ajustar
5 - Tornillo
- 20 Nm
6 - Tapa
- Desmontar y montar
7 - Maneta de la puerta
- Desmontar y montar
8 - Base soporte
9 - Tornillo
- 1,7 Nm
Puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden a la puerta posterior del lado izquierdo. Las operaciones correspondientes a la puerta posterior del lado derecho son semejantes.
Desmontar
- Abrir la puerta posterior.
- Desacoplar el conector multicontactos -2- del montante B.
- Desenroscar el tornillo -3- del retenedor de la puerta.
- Desenroscar el tornillo de fijación del eje -1- de la bisagra superior.
- Desenroscar el tornillo de fijación del eje -4- de la bisagra inferior.
Aviso
Hay que sustituir siempre los tornillos -1- y -4-.
- Levantar la puerta y sacarla de los ángulos de las bisagras.
Aviso
Al apoyar por cualquiera de las partes interponer entre la puerta anterior y la superficie sobre la que se apoye, un material apropiado para proteger la puerta.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Par de apriete del tornillo de fijación del eje de la bisagra: 23 Nm.
Par de apriete del tornillo del retenedor de la puerta: 30 Nm.
- Ajustar la puerta posterior.
- Comprobar las franquicias de la puerta posterior.
