Seat Ibiza: Bisagras de la puerta posterior

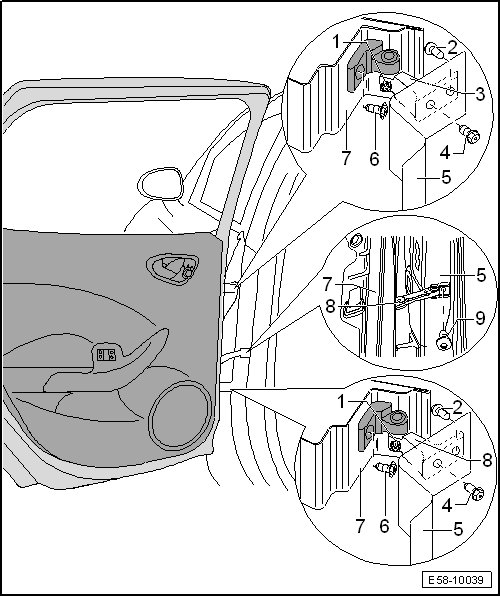

Bisagras de la puerta posterior: cuadro general de montaje
1 - Tornillo
- 23 +- 2 Nm
2 - Tornillo
- 20 Nm + 1/4 vuelta (90º)
3 - Bisagra superior de la puerta
- Desmontar y montar
4 - Tornillo
- 20 Nm + 1/4 vuelta (90º)
5 - Montante B
6 - Tornillo
- 20 Nm + 1/4 vuelta (90º)
7 - Puerta posterior
- Desmontar y montar
- Ajustar
8 - Retenedor de la puerta
- Para desmontarlo es necesario desmontar el revestimiento de la puerta
9 - Tornillo
- 30 +- 2 Nm
10 - Bisagra inferior de la puerta
- Desmontar y montar
Bisagras de la puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden a las bisagras de la puerta posterior del lado izquierdo. Las operaciones correspondientes a las bisagras de la puerta posterior del lado derecho son semejantes.
- Desmontar la puerta posterior.
- Desmontar el revestimiento del montante B.
Aviso
Para facilitar posteriormente el montaje de la puerta se aconseja marcar con un rotulador indeleble el contorno de las bisagras.
- Desenroscar los tornillos -6- y extraer las bisagras superior e inferior de la puerta posterior -7-.
- Desenroscar los tornillos -2- y -4- y extraer las bisagras superior e inferior -10- del montante B -5-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso
Los tornillos de sujeción de las bisagras siempre que se aflojen se deben sustituir por unos nuevos.
- Ajustar la puerta.
- Comprobar las franquicias de la puerta posterior.
- Par de apriete de tornillo -1- 23 +- 2 Nm.
- Par de apriete de tornillos -2- 20 Nm + 1/4 vuelta (90º).
- Par de apriete de tornillos -2- 20 Nm + 1/4 vuelta (90º).
- Par de apriete de tornillos -6- 20 Nm + 1/4 vuelta (90º).
- Par de apriete de tornillo -9- 30 +- 2 Nm.
