Seat Ibiza: Puerta posterior: ajustar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Útil de medición -U 40807-
En función de la franquicia que se deba ajustar, la puerta puede ser ajustada de las siguientes maneras:
- Puerta posterior: ajustar (bisagra lado montante)
- Puerta posterior: ajustar (bisagra lado puerta)
- Ajuste del resbalón
Puerta posterior: ajustar (bisagra lado montante)
Aviso
Aflojando los tornillos de la bisagra del lado del montante B, se podrá desplazar la puerta en el sentido de la dirección de marcha y también en altura.
- Desmontar el revestimiento del montante B.
- Aflojar el tornillo y de las bisagras y ajustar la puerta.
Franquicias de la puerta.
Puerta posterior: ajustar (bisagra lado puerta)
Aviso
Aflojando los tornillos de la bisagra del lado de la puerta, se podrá desplazar la puerta en altura y en profundidad.
- Abrir la puerta.
- Aflojar los tornillos de las bisagras y ajustar la puerta.
Franquicias de la puerta.
Ajuste del resbalón
Aviso
Para que la puerta posterior quede enrasada con la carrocería se debe ajustar el resbalón.
- Aflojar los tornillos -2- que fijan el resbalón -1-.

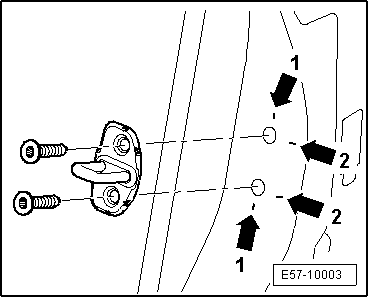

- Utilizar las -flechas 1- o -flechas 2- para el ajuste lateral.
- Desplazar el resbalón hasta que la puerta quede enrasada con el contorno de la carrocería.
- Si el ajuste es correcto el resbalón debe entrar centrado en la cerradura de la puerta.
- Par de apriete de tornillos -2- 21 Nm.
Franquicias de la puerta.
Resbalón: desmontar y montar
Desmontaje

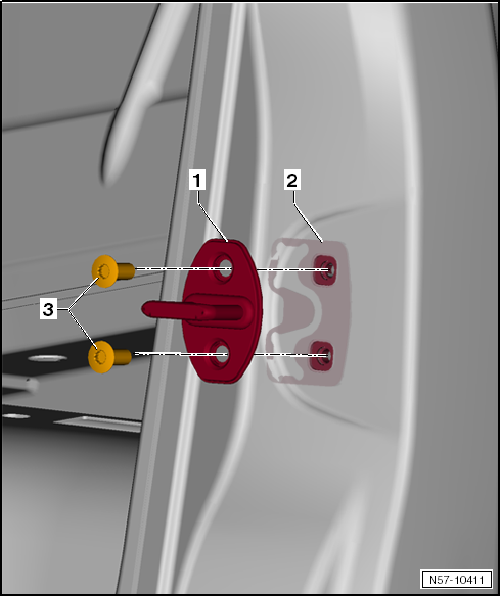

- Desenroscar los tornillos -3- y retirar el resbalón -1-.
Montaje
- Colocar el resbalón -1- y apretar ligeramente los tornillos -3-.
- Ajustar el resbalón.
- Par de apriete del tornillo -3-: 21 Nm.
