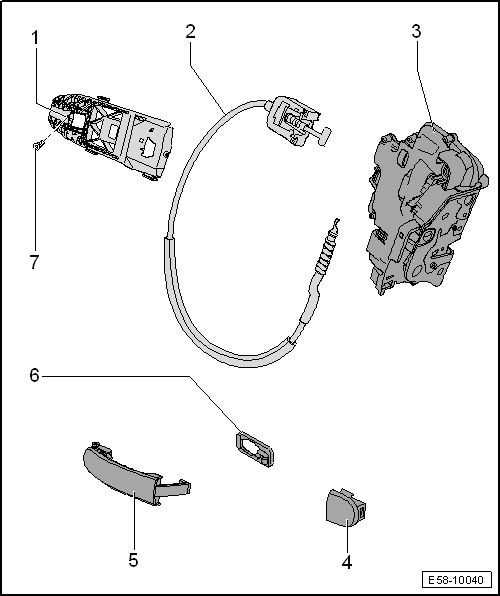

Seat Ibiza: Maneta y cerradura de la puerta posterior: cuadro general de montaje
1 - Conjunto de alojamiento de la maneta y la tapa
2 - Cable de accionamiento
- Cable tipo Bowden
3 - Cerradura de la puerta
- Desmontar y montar
4 - Tapa
- Desmontar y montar
5 - Maneta de la puerta
- Desmontar y montar
6 - Base soporte
7 - Tornillo
- 1,7 Nm
Tapa de la maneta de la puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
- Gancho -3438-
Desmontar
- Abrir la puerta posterior.

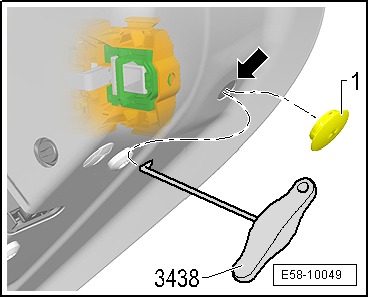

- Extraer la caperuza -1- con la ayuda de la palanca -U 30800-.
- Introducir el gancho -3438- en el orificio de la puerta -flecha-.

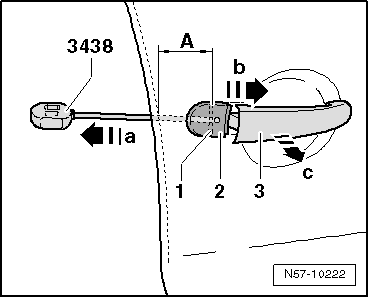

- Introducir el gancho -3438- 40 mm -cota A- en la puerta, detrás del estribo de bloqueo -1-.
- Tirar del gancho -3438- 5 mm hacia atrás -flecha a-.
- Tirar de la maneta -3- en el sentido de la -flecha c- y sujetarla.
- Sacar la tapa de la maneta -2-, en ángulo recto, del conjunto de alojamiento de la maneta -flecha b-.
Montar
Aviso
Tener en cuenta antes del montaje de la tapa de la maneta -2- que el estribo de bloqueo -1- tiene que estar en el tope izquierdo, ya que de lo contrario se corre el riesgo de que si no esta al final de carrera puede caerse en el interior del armazón de la puerta.
- Tirar de la maneta -3- en el sentido de la -flecha c- y sujetarla.
- Colocar la tapa de la maneta -2- perpendicularmente a la puerta en el estribo de alojamiento de la manilla de puerta.
- Soltar la maneta -3-.

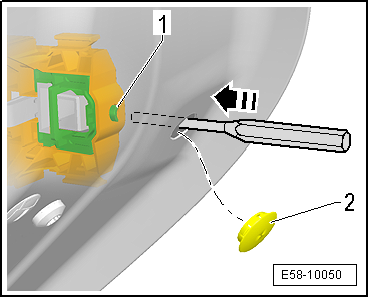

- Introducir un botador en el orificio del tapón y presionar sobre el eje del estribo de bloqueo -1- hasta que haga tope.
Aviso
A continuación hay que comprobar el funcionamiento estando la puerta abierta.
- Colocar la caperuza -2-.
