Seat Ibiza: Moldura de talonera, modelo 5 puertas y ST: cuadro general de montaje

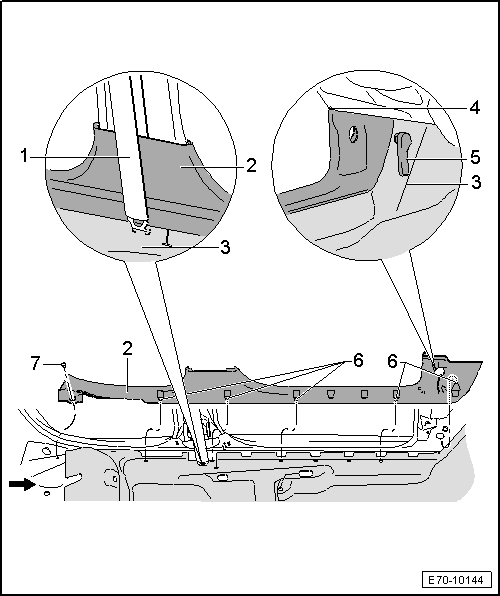

Moldura de talonera lado izquierdo: cuadro general de montaje
1 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador
2 - Moldura de talonera izquierda
- Desmontar y montar
3 - Alfombra interior del piso
- Desmontar y montar
4 - Pestaña
Aviso
La pestaña van encajada bajo el tablero de instrumentos
5 - Palanca de apertura capó
6 - Grapa
- 5 unidades
7 - Clip de fijación

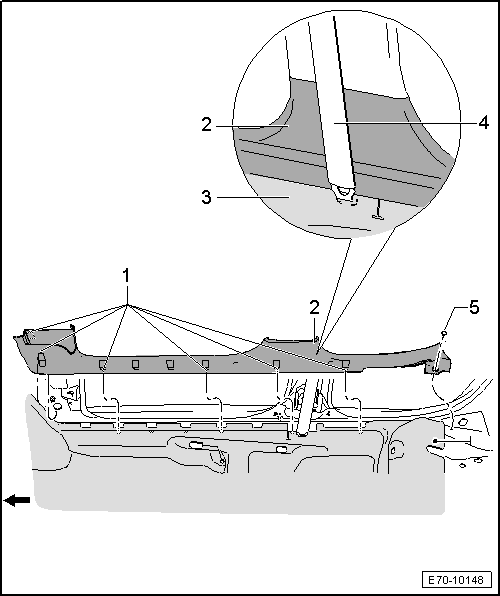

Moldura de talonera lado derecho, modelo 5 puertas: cuadro general de montaje
1 - Grapa
- 6 unidades
2 - Moldura de talonera derecha
- Desmontar y montar
3 - Alfombra interior del piso
- Desmontar y montar
4 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador
5 - Clip de fijación
Moldura de talonera, modelo 5 puertas y ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
Moldura de talonera lado izquierdo: desmontar
- Soltar el revestimiento del montante B.

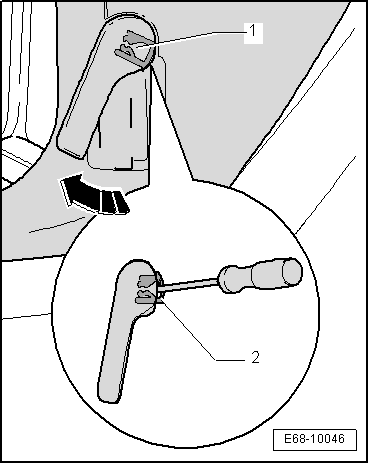

- Tirar de la palanca de accionamiento -1-, desplazándola unos 2 cm en el sentido de la -flecha-.
- Introducir un destornillador pequeño entre la palanca de accionamiento -1- y el clip -2-.
- Extraer el clip -2- y la palanca de accionamiento -1-.
- Desenclipsar la moldura de talonera -2- con la palanca -T20043- empezando por el montante A.
- Tirar de la moldura de talonera -2- hacia arriba con la palanca -T20043-.
- Abatir la banqueta del asiento posterior.
- Extraer el clip de fijación -7- con la palanca -U 30800-.
- Retirar la moldura de talonera -2-.
Moldura de talonera lado derecho: desmontar
- Soltar el revestimiento del montante B.
- Desenclipsar la moldura de talonera -2- con la palanca -T20043- empezando por el.
- Tirar de la moldura de talonera -2- hacia arriba con la palanca -T20043-.
- Abatir la banqueta del asiento posterior.
- Extraer el clip de fijación -5- con la palanca -U 30800-.
- Retirar la moldura de talonera -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes del montaje de la moldura de la talonera hay que verificar el estado de las grapas, el clip y, si fuera necesario, sustituirlos.
- La moldura de talonera va fijada al revestimiento inferior del montante C.
Moldura de talonera, modelo 3 puertas: cuadro general de montaje

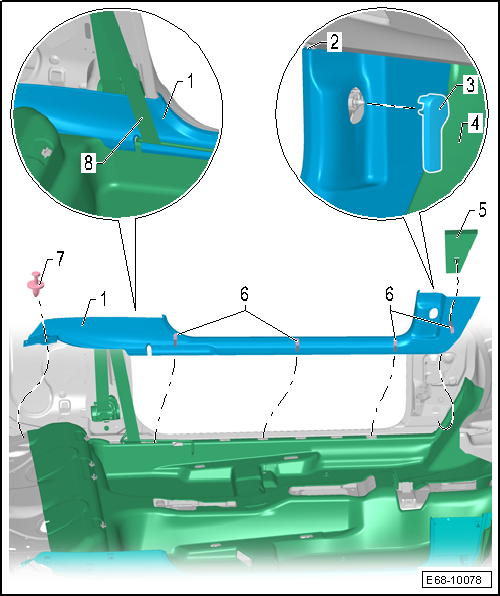

Moldura de talonera lado izquierdo, modelo 3 puertas: cuadro general de montaje
1 - Moldura de talonera izquierda
- Desmontar y montar
2 - Pestaña
Aviso
La pestaña van encajada bajo el tablero de instrumentos
3 - Palanca de apertura capó
4 - Alfombra interior del piso
- Desmontar y montar
5 - Espuma
6 - Grapa
- 4 unidades
7 - Clip de fijación
8 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador

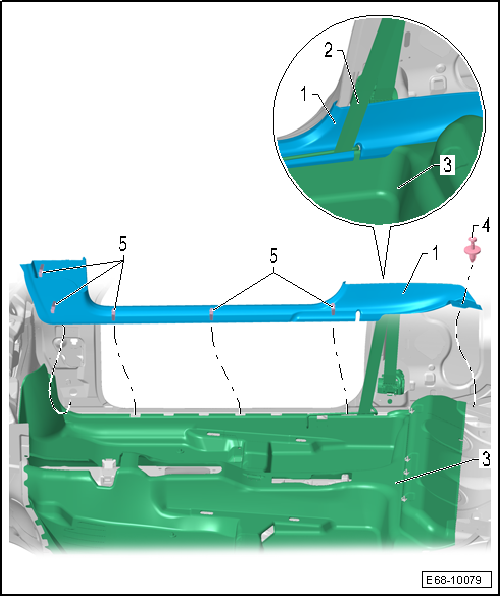

Moldura de talonera lado derecho, modelo 3 puertas: cuadro general de montaje
1 - Moldura de talonera derecha
- Desmontar y montar
2 - Conjunto cinturón de seguridad
- Desmontar y montar
- La eliminación de piezas usadas que no se hallan disparado se realiza por los Centros de Distribución o el Importador
3 - Alfombra interior del piso
- Desmontar y montar
4 - Clip de fijación
5 - Grapa
- 5 unidades
Moldura de talonera, modelo 3 puertas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
Moldura de talonera lado izquierdo: desmontar
- Desmontar parcialmente el revestimiento superior del montante B lado izquierdo.
- Desmontar la banqueta del asiento posterior lado izquierdo.
- Desmontar el respaldo del asiento posterior lado izquierdo.
- Desmontar el revestimiento lateral lado izquierdo.
- Tirar de la palanca de accionamiento -1-, desplazándola unos 2 cm en el sentido de la -flecha-.
- Introducir un destornillador pequeño entre la palanca de accionamiento -1- y el clip -2-.
- Extraer el clip -2- y la palanca de accionamiento -1-.
- Desenclipsar la moldura de talonera -1- con la palanca -T20043- empezando por el montante A.
- Tirar de la moldura de talonera -1- hacia arriba con la palanca -T20043-.
- Extraer el clip de fijación -7- con la palanca -U 30800-.
- Retirar la moldura de talonera -1-.
Moldura de talonera lado derecho: desmontar
- Desmontar parcialmente el revestimiento superior del montante B lado derecho.
- Desmontar la banqueta del asiento posterior lado derecho.
- Desmontar el respaldo del asiento posterior lado derecho.
- Desmontar el revestimiento lateral lado derecho.
- Desenclipsar la moldura de talonera -1- con la palanca -T20043- empezando por el montante A.
- Tirar de la moldura de talonera -1- hacia arriba con la palanca -T20043-.
- Extraer el clip de fijación -4- con la palanca -U 30800-.
- Retirar la moldura de talonera -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes del montaje de la moldura de la talonera hay que verificar el estado de las grapas, el clip y, si fuera necesario, sustituirlos.
