Seat Ibiza: Tapizado y acolchado para el respaldo 1/3 del asiento posterior lado izquierdo: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

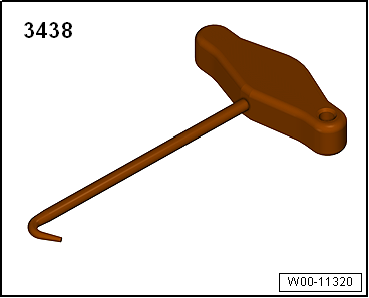

- Gancho -3438-
- Palanca -U 30800-
- Útil de presión -T20069-
Desmontar
- Desmontar el respaldo posterior 1/3, lado izquierdo.
- Desmontar el apoyacabezas del respaldo posterior 1/3, lado izquierdo.
- Desmontar las guías del apoyacabezas del respaldo posterior 1/3, lado izquierdo.
- Desmontar la palanca de desbloqueo del respaldo posterior.

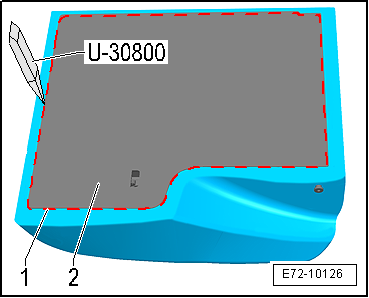

- Desenganchar del armazón -2- los perfiles -1- con la palanca -U30800-.

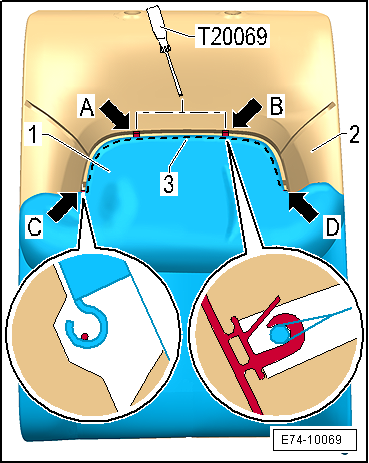

- Separar el tapizado -1- del acolchado -2- hasta que se visualice el alambre -3-.
- Con el útil de presión -T20069- liberar el alambre -3- de las grapas -flecha A- y -flecha B-.
- Liberar el alambre -3- de sus fijaciones -flecha C- y -flecha D-.

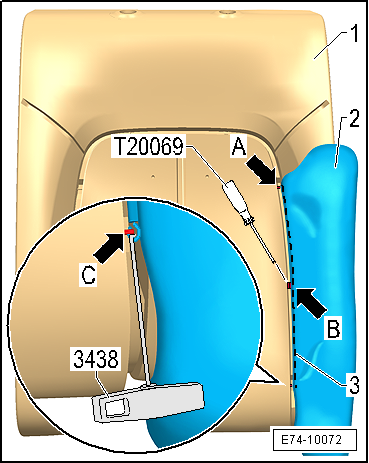

- Separar el tapizado -2- del acolchado -1- hasta que se visualice el alambre -3-.
- Con el útil de presión -T20069- liberar el alambre -3- de la grapa -flecha B-.
- Con el gancho -3438- liberar el alambre -3- de su fijación -flecha C-.
- Liberar el alambre -3- de su fijación -flecha A-.
- Con el gancho -3438- liberar el alambre -3- de su fijación -flecha C-.
- Liberar el alambre -3- de su fijación -flecha A-.

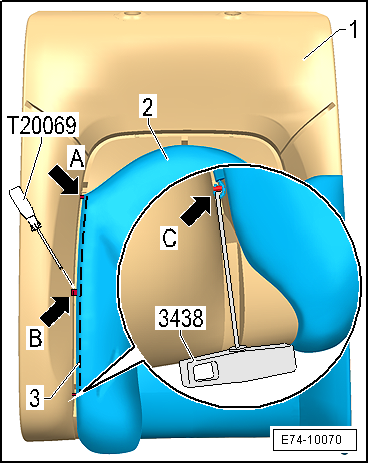

- Separar el tapizado -2- del acolchado -1- hasta que se visualice el alambre -3-.
- Con el útil de presión -T20069- liberar el alambre -3- de la grapa -flecha B-.
- Con el gancho -3438- liberar el alambre -3- de su fijación -flecha C-.
- Liberar el alambre -3- de su fijación -flecha A- y retirar el tapizado -2-.
Montar
- Colocar el alambre -3- en la fijación -flecha A-.
- Con el útil de presión -T20069- fijar el alambre -3- en la grapa -flecha B-.
- Con el gancho -3438- fijar el alambre -3- en la fijación -flecha C-.
- Con el gancho -3438- fijar el alambre -3- en la fijación -flecha C-.
- Colocar el alambre -3- en la fijación -flecha A-.
- Con el útil de presión -T20069- fijar el alambre -3- en la grapa -flecha B-.
- Con el gancho -3438- fijar el alambre -3- en la fijación -flecha C-.
- Colocar el alambre -3- en las fijaciones -flecha C- y -flecha D-.
- Con el útil de presión -T20069- fijar el alambre -3- en las grapas -flecha A- y -flecha B-.
- Terminar de colocar el tapizado -1- sobre el acolchado -2-.
- Montar la palanca de desbloqueo del respaldo posterior.
- Montar las guías del apoyacabezas del respaldo posterior 1/3, lado izquierdo
- Encajar con la palanca -U30800-, los perfiles -1- de la parte posterior de todo el perímetro.
- Montar el respaldo posterior 1/3, lado izquierdo.
- Montar el apoyacabezas del respaldo posterior 1/3, lado izquierdo.
Tapizado y acolchado para el respaldo 2/3 del asiento posterior lado derecho: desmontar y montar

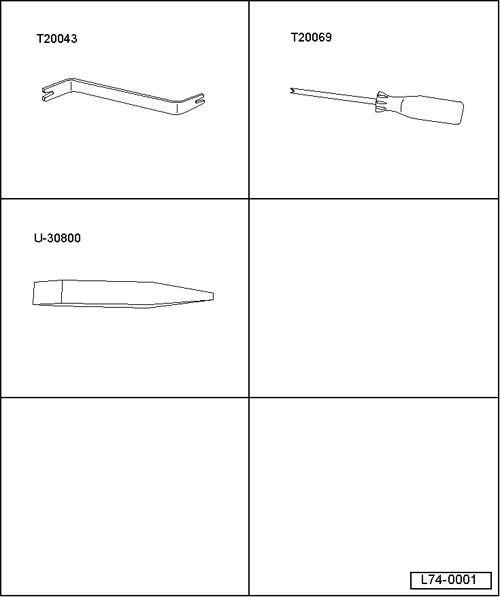

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Útil de presión -T20069-
- Palanca -U 30800-
Desmontar
- Desmontar cierre doble del cinturón.
- Desmontar el respaldo del asiento posterior.
- Desmontar la palanca de desbloqueo del respaldo posterior.
- Desmontar la guía de los apoyacabezas.

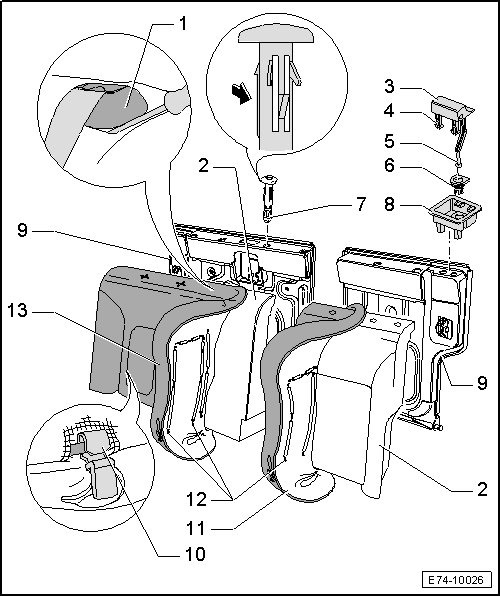

- Desmontar el recubrimiento de la guía interior del cinturón -1-.
- Desenganchar en todo el contorno el perfil de retención -11- del armazón posterior -9-.
- Desenganchar los alambres del acolchado -12- en todos sus puntos de fijación con el útil de presión -T20069-.
- Desenclipsar la grapa de sujeción -10- de la sujeción del tapizado del acolchado.
- Extraer el recubrimiento ejerciendo palanca adecuadamente con un destornillador.
- Extraer por completo el tapizado -13-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
