Seat Ibiza: Medir el juego axial de los árboles de levas
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

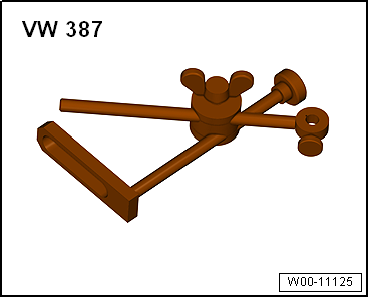

- Soporte universal para comparador -VW 387-

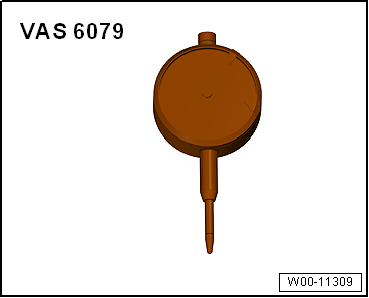

- Comparador -VAS 6079-
Secuencia de operaciones
- Desmontar el módulo portasombreretes.

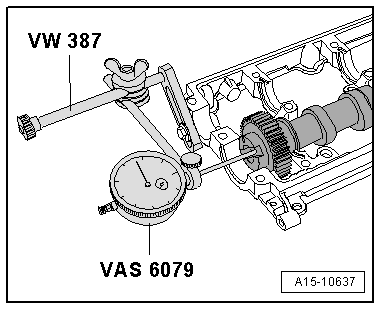

- Fijar el comparador -VAS 6079- con el soporte universal -VW 387- al módulo portasombreretes, como muestra la figura.
- Oprimir con la mano el árbol de levas contra el comparador.
- Poner el comparador a "0".
- Apartar el árbol de levas del comparador y consultar el valor:
Juego axial árboles de levas de admisión y escape:
- Valor teórico: 0,048 - 0,118 mm.
- Límite de desgaste 0,17 mm.
Medir el juego radial de los árboles de levas
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Plastigage
Secuencia de operaciones
- Desmontar los balancines de rodillo.
- Limpiar los cojinetes y las muñequillas.
- Colocar el filamento de Plastigage sobre el muñón o en los semicojinetes, de acuerdo con la anchura del cojinete.
- El filamento de Plastigage debe quedar en el centro del cojinete.
- Colocar el módulo portasombreretes y apretar los tornillos a 10 Nm, sin girar los árboles de levas.
- Desmontar de nuevo el módulo portasombreretes.
- Comparar la anchura del filamento de Plastigage con la escala de medición.
- Juego radial: 0,035 - 0,085 mm.
Válvulas de admisión y escape

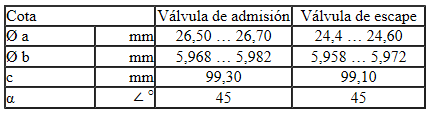

Cotas de las válvulas
Aviso
No deben repasarse las válvulas. Sólo se permite pulir.
Asientos de válvulas: repasar
Aviso
Debido a la reducida tolerancia, no se deben repasar los asientos de válvula.
Guías de las válvulas: comprobar
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Comparador -VAS 6079-
- Útil de ajuste -VW 387-

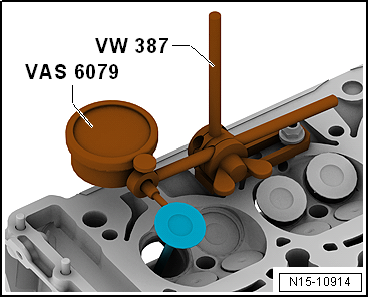

- Colocar una válvula nueva en la guía. El extremo del vástago de válvula debe quedar al ras con la guía. Debido a los diferentes diámetros de los vástagos, colocar la válvula de admisión sólo en la guía de admisión y la válvula de escape en la guía de escape.
- Medir el juego de basculamiento. Límite de desgaste: máx. 1,3 mm.
- Si el juego de basculamiento supera el límite de desgaste, hay que sustituir la culata.
