Seat Ibiza: Sello del vástago de la válvula: desmontar y montar
Sellos de los vástagos de las válvulas: desmontar y montar con culata montada
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

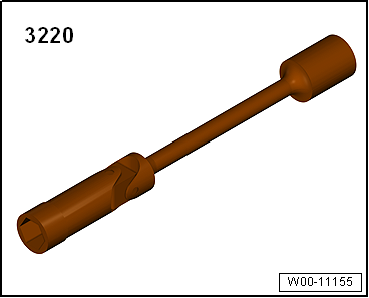

- Llave articulada -3220-

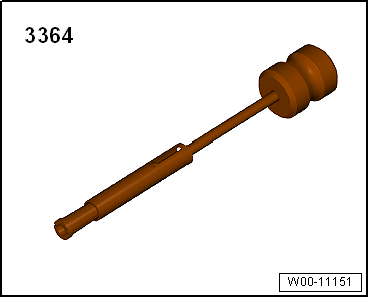

- Extractor -3364-
- Útil de presión -3365-

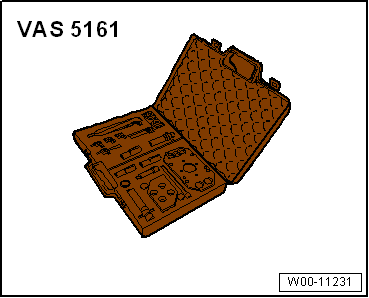

- Kit montaje válvulas -VAS 5161-
Secuencia de operaciones
- Desmontar todas las bujías de precalentamiento con la llave articulada -3220-.
- Desmontar los árboles de levas.
- Para el montaje, marcar la correspondencia de los balancines de rodillo y los elementos de compensación hidráulicos.
- Extraer los balancines de rodillo con los elementos de compensación hidráulicos y colocarlos sobre una base limpia.

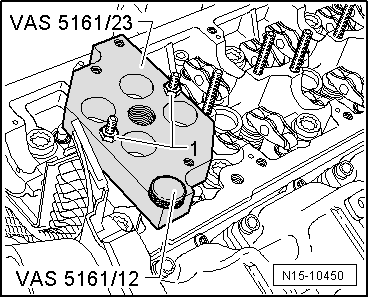

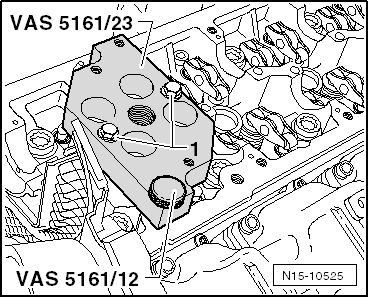

- Colocar la placa guía -VAS 5161/23- sobre la culata como se muestra.
- Fijar la placa guía por el lado del colector de admisión con los tornillos moleteados M6 -VAS 5161/12-, y en los espárragos, con tuercas sin collar M6 -1- que se apretarán a mano.

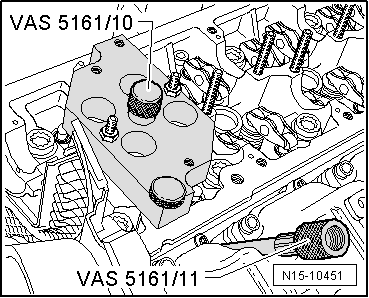

- Enroscar el esparrago de compresión -VAS 5161/10- en la placa guía.
- Enroscar a mano el adaptador para conexión aire comprimido -VAS 5161/11- en la rosca de la bujía de precalentamiento correspondiente.

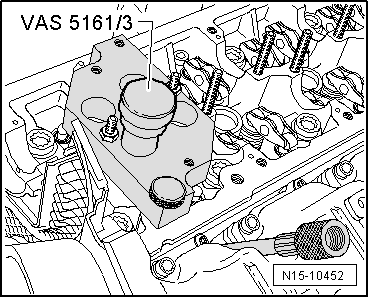

- Introducir el mandril -VAS 5161/3- en la placa guía y expulsar los conos atascados de las válvulas con un mazo de plástico.

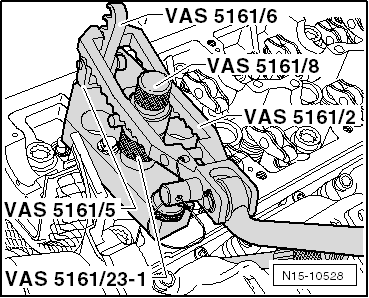

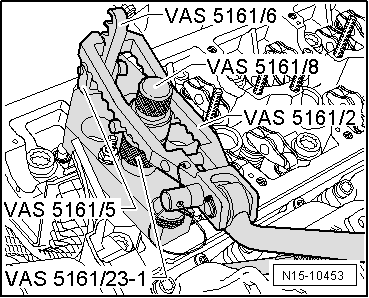

- Enroscar la horquilla de guía M6/M8 -VAS 5161/5- con el retenedor -VAS 5161/6- en la placa guía.
- Deslizar el manguito -VAS 5161/23 1- sobre el cartucho de ensamblaje -VAS 5161/8-.
- Acoplar el adaptador para conexión aire comprimido -VAS 5161/11- a aire comprimido mediante una pieza intermedia convencional y aplicar presión de manera constante.
- Presión mínima: 6 bares
- Colgar la horquilla de presión -VAS 5161/2- del útil y presionar el cartucho de montaje hacia abajo.
- Girar a la vez el tornillo moleteado del cartucho de montaje hacia la derecha hasta que los extremos encajen en los conos de las válvulas.
- Mover ligeramente el tornillo de montaje hacia un lado y otro para desencajar los conos de las válvulas y recogerlos en el cartucho de montaje.
- Soltar la horquilla de presión.
- Separar el cartucho de montaje con el anillo distanciador moleteado, el platillo de válvula y el muelle de válvula.

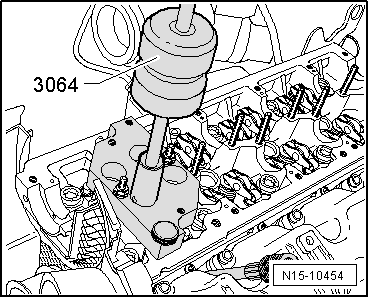

- Extraer los sellos de los vástagos de las válvulas con la ayuda del correspondiente extractor -3364-.
Montar
Aviso
Los sellos nuevos van acompañados de un manguito de plástico -A-.

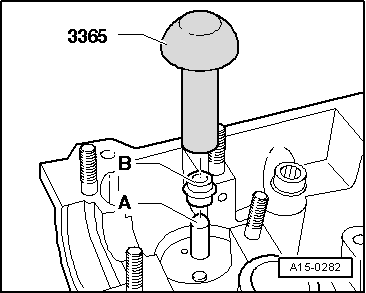

- Colocar el manguito de plástico -A- sobre el vástago de válvula para evitar desperfectos en los nuevos sellos -B-.
- Lubricar levemente el labio de estanqueidad del sello del vástago de la válvula.
- Deslizar el sello sobre el manguito de plástico.
- Colocar el sello de vástago de válvula cuidadosamente sobre la guía de válvula presionando con el útil de presión -3365-.
- En caso necesario, golpear ligeramente el útil con un mazo de plástico hasta que el sello del vástago de la válvula quede a tope.
- Retirar de nuevo el manguito de plástico.
- Introducir el muelle y el platillo de válvula en la culata.

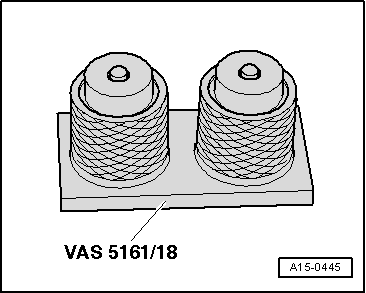

- Si se extrajeron del cartucho de ensamblaje -VAS 5161/8- los conos de las válvulas, habrá que introducir los mismos en primer lugar en el dispositivo de inserción -VAS 5161/18-.
Aviso
El gran diámetro de los conos de válvula señala hacia arriba.
- Empujar el cartucho de montaje desde arriba sobre el dispositivo de colocación y recoger los conos de válvula.
- Introducir el cartucho de ensamblaje -VAS 5161/8- de nuevo en la placa guía.
- Bajar la horquilla de presión y tirar del tornillo moleteado girándolo simultáneamente hacia la izquierda y la derecha. De esta forma quedarán introducidos los conos de las válvulas.
- Descargar la horquilla de presión tirando todavía del tornillo moleteado.
Efectuar el montaje por el orden inverso de operaciones, teniendo en cuenta lo siguiente:
- Asegurarse de que todos los balancines de rodillo apoyen de forma correcta sobre los extremos de los vástagos de las válvulas y que estén enclipsados en los elementos hidráulicos de compensación respectivos..
- Montar los árboles de levas.
- Montar las bujías de precalentamiento.
Aviso
- Después de colocar los árboles de levas, no se debe girar el motor durante aprox. 30 minutos. Los elementos hidráulicos de compensación tienen que asentarse (de no ser así, las válvulas topan contra los pistones).
- Después de llevar a cabo trabajos en el mando de válvulas hay que dar 2 vueltas al motor para asegurarse de que ninguna válvula golpee al arrancar.
Sellos de los vástagos de las válvulas: desmontar y montar con culata desmontada

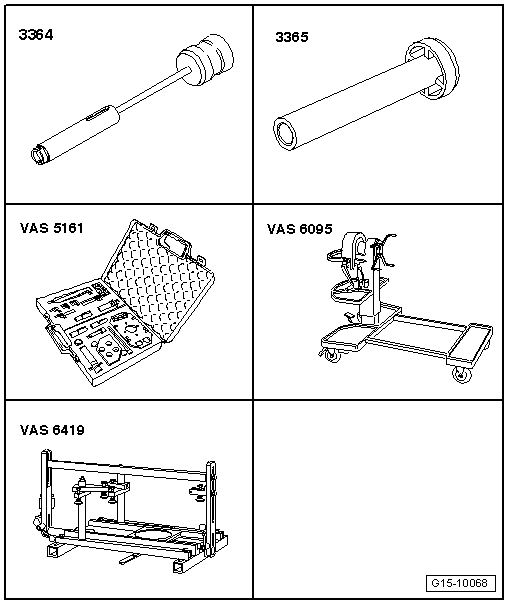

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Útil para extraer las juntas de los vástagos de las válvulas -3364-
- Útil para encajar las juntas de los vástagos de las válvulas -3365-
- Dispositivo para el desmontaje y montaje de chavetas de válvula -VAS 5161- con placa-guía -VAS 5161/23- y casquillo -VAS 5161/23-1-
- Soporte para motores y cajas de cambios -VAS 6095-
- Dispositivo de sujeción de la culata -VAS 6419-
- Tornillo M6x30 (2 unidades)
Procedimiento
- Desmontar los árboles de levas.
- Para el montaje, marcar la correspondencia de los balancines de rodillo y los elementos de compensación hidráulicos.
- Extraer los balancines de rodillo con los elementos de compensación hidráulicos y colocarlos sobre una base limpia.
- Dado el caso, sacar las palancas de arrastre de rodillo junto con los elementos hidráulicos de compensación y depositarlos en una superficie limpia.

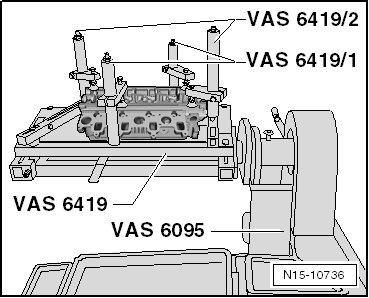

- Colocar el dispositivo de sujeción de la culata -VAS 6419- en el elevador de motores y cajas de cambios -VAS 6095-.
- Tensar la culata en el dispositivo de sujeción, tal como se muestra en la ilustración.
- Acoplar el dispositivo de sujeción de la culata al aire comprimido.
- Empleando la palanca -flecha-, colocar el cojín de aire debajo de la cámara de combustión en que se debe desmontar la junta del vástago de la válvula.
- Inflar el cojín con aire comprimido justo hasta que haga contacto con el platillo de la válvula.
- Colocar la placa-guía -VAS 5161/23- sobre la culata.
- Atornillar a mano la placa-guía en el lado del colector de admisión con el tornillo moleteado -VAS 5161/12- y dos tornillos M6x30 hasta que apoye.

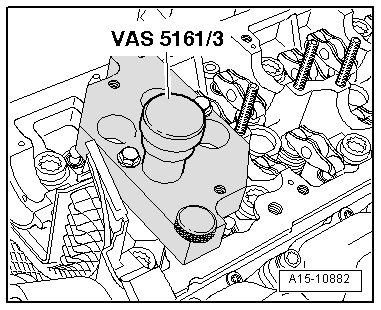

- Colocar el mandril de percusión -VAS 5161/3- en la placa-guía y soltar las chavetas de válvula agarrotadas golpeando con un martillo de goma.
- Enroscar la pieza de encastre -VAS 5161/6- con horquilla de enganche -VAS 5161/5- en la placa-guía.
- Pasar el casquillo -VAS 5161/23-1- sobre el cartucho de montaje -VAS 5161/8-.
- Enganchar la horquilla de presión -VAS 5161/2- en la pieza de encastre y presionar hacia abajo el cartucho de montaje.
- Girar al mismo tiempo el tornillo moleteado del cartucho de montaje hacia la derecha, hasta que las puntas encajen en los conos de válvula.
- Mover el tornillo moleteado girando a izquierda y derecha; de este modo, se separan los conos de válvula por la presión ejercida, quedando alojados en el cartucho.
- Soltar la horquilla presora.
- Extraer el cartucho de montaje con el anillo distanciador moleteado.
- Extraer el muelle de la válvula con el platillo.

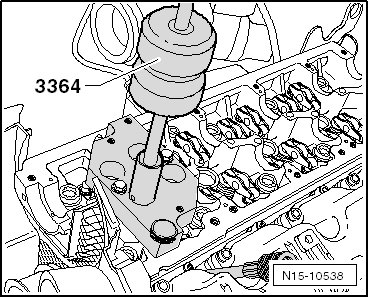

- Extraer la junta de los vástagos de las válvulas con el extractor para juntas de vástagos de válvula -3364-.
¡ATENCIÓN!
Peligro de daños al montar las juntas de los vástagos de válvula.
Encajar el casquillo de plástico -A- en el vástago de válvula (este casquillo se suministra conjuntamente con las juntas nuevas -B-).
- Aceitar ligeramente el labio de estanqueidad de la junta del vástago de válvula.
- Colocar la junta del vástago de la válvula sobre el casquillo de plástico.
- Presionar cuidadosamente la junta del vástago sobre la guía de la válvula con el útil para encajar juntas de vástagos -3365-.
- Retirar el casquillo de plástico.
Si se han extraído las chavetas de válvula del cartucho de montaje, se deberán colocar primero en el dispositivo para colocar válvulas -VAS 5161/18-.
- El lado de mayor diámetro de las chavetas de válvula debe quedar hacia arriba.
- Colocar los muelles y los platillos de los muelles de válvula.
- Presionar desde arriba el cartucho de montaje sobre el dispositivo de inserción y alojar las chavetas de válvula.
- Volver a colocar el cartucho de montaje en la placa-guía -VAS 5161/23-.
- Oprimir hacia abajo la horquilla presora y tirar hacia arriba del tornillo moleteado girándolo a izquierda y derecha; con ello, los conos de válvula quedarán encajados.
- Descargar la horquilla presora tirando todavía del tornillo moleteado.
- Repetir el procedimiento en cada válvula.
Ensamblar
El montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:
- Asegurarse de que todos los balancines de rodillo apoyen de forma correcta sobre los extremos de los vástagos de las válvulas y que estén enclipsados en los elementos hidráulicos de compensación respectivos.
- Montar los árboles de levas.
