Seat Ibiza: Sustitución de la lámpara
Sustitución de la lámpara para luz de población, faro doble
Desmontar

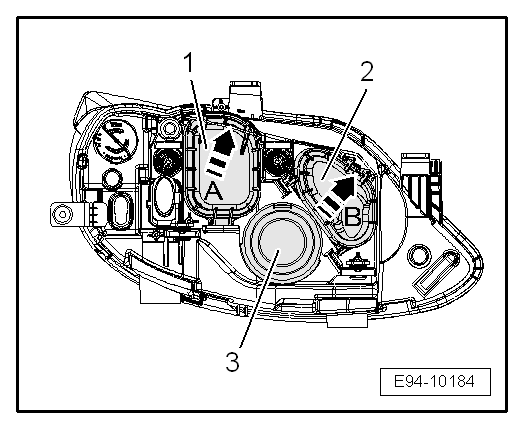

- Desencajar los alambres de fijación -flechas- y retirar las tapas posteriores -1- y -2-.

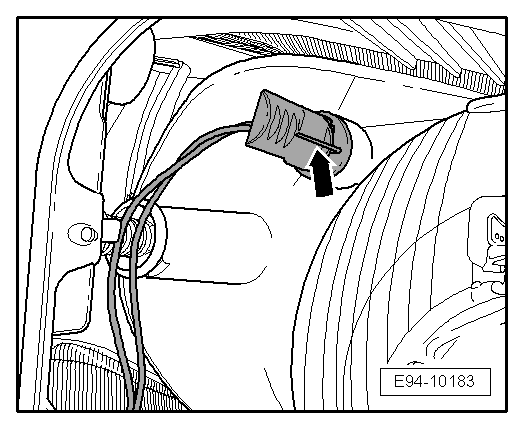

- Sacar el casquillo -flecha- del reflector con la lámpara y el conector.
- Extraer la lámpara del portalámparas.
Montar
- Después de cambiar la lámpara, encajar hasta el tope el casquillo con la lámpara en el reflector.
- Montar las tapas posteriores.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
- Verificar el reglaje de los faros.
Sustitución de la lámpara para el intermitente delantero, faro doble
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

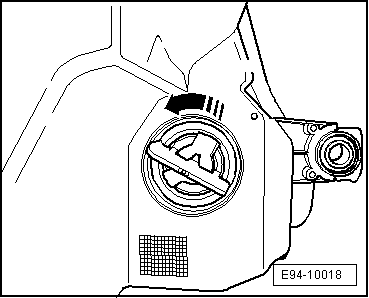

- Girar el portalámparas en sentido contrario al de las agujas del reloj -flecha- y extraerlo.
- Sujetar el portalámparas presionar la lámpara y girarla a la izquierda, extraer la lámpara del portalámparas
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Aviso
Durante el montaje procurar que el portalámparas quede bien encastrado en la carcasa.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
Sustitución de la lámpara para luz de cruce, faro doble
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Desmontar
- Desencajar de la tapa posterior -1- el alambre de fijación -flecha-.
- Retirar la tapa posterior -1-.

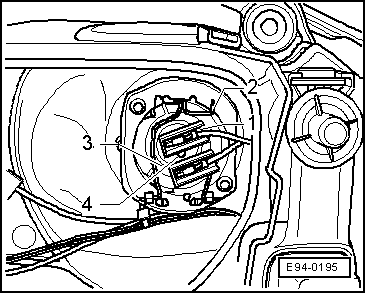

- Extraer el conector -1- de la lámpara.
- Presionar el alambre de fijación -2- hasta que se suelte de las pestañas -3- y desbloquearlo.
- Extraer la lámpara -4- del reflector.
Montar
- No tocar el cristal de la lámpara al montarlo.
- Colocar la lámpara de tal forma que las pestañas de la misma encajen con el rebaje del reflector.
- Presionar el alambre de fijación -2- hasta que se encastre en las pestañas -3- y bloquearlo.
- Acoplar el conector -1-.
- Montar la tapa de la parte posterior del faro.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
- Verificar el reglaje de los faros.
Sustitución de la lámpara para luz de carretera, faro doble
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desencajar de la tapa posterior -2- el alambre de fijación -flecha-.
- Retirar la tapa posterior -2-.
- Extraer el conector -1- de la lámpara.
Aviso
En vehículos 02.2012 ►, la lámpara sale a presión del casquillo.
- Presionar el alambre de fijación -2- hasta que se suelte de las pestañas -3- y desbloquearlo.
- Extraer la lámpara -4- del reflector.
Montar
- No tocar el cristal de la lámpara al montarlo.
Aviso
En vehículos 02.2012 ►, la lámpara entra a presión en el casquillo.
- Colocar la lámpara de tal forma que las pestañas de la misma encajen con el rebaje del reflector.
- Presionar el alambre de fijación -2- hasta que se encastre en las pestañas -3- y bloquearlo.
- Acoplar el conector -1-.
- Montar la tapa de la parte posterior del faro.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
- Verificar el reglaje de los faros.
Servomotor para reglaje del alcance de las luces en faros dobles: desmontar y montar
Aviso
Si se desmontan y montan servomotores o se cambian, se debe realizar un ajuste básico de los faros con el equipo de ajuste (la medida de inclinación va grabada en la carcasa del faro).
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Faro izquierdo, vehículos con filtro de aire detrás de la batería:
- Desmontar la batería.
Faro derecho, dependiendo de la motorización:
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible.
o
- Sacar la Bomba de depresión para freno -V192-, extrayéndola de sus alojamientos.
Continúa para todos
- Retirar la tapa posterior -3-.

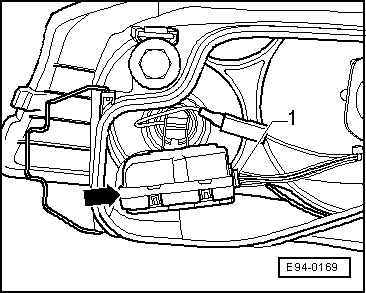

- Separar el conector -1- del servomotor para el alcance de las luces.
- Desbloquear el servomotor -flecha- girándolo a la izquierda en el caso del faro derecho y hacia la derecha en el caso del faro izquierdo.
- Extraer el cabezal esférico del eje de ajuste del encastre del reflector y retirar el servomotor.
Montar

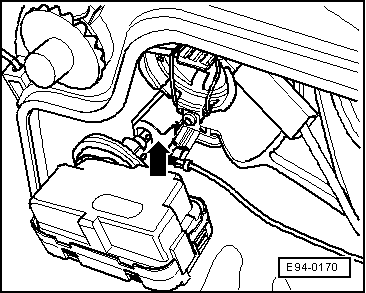

- Introducir el eje de ajuste del servomotor en el alojamiento del cabezal esférico -flecha-.
- Bloquear el servomotor girándolo a su posición de montaje.
- Acoplar el conector.
- Montar la tapa posterior del faro.
- Verificar reglaje.
Sustitución de la lámpara para luz de población, faros de descarga de gas, vehículos ► 01.2012
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Faro izquierdo, vehículos con filtro de aire detrás de la batería:
- Desmontar la batería.
Faro derecho, dependiendo de la motorización:
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible.
o
- Sacar la Bomba de depresión para freno -V192-, extrayéndola de sus alojamientos.
Continúa para todos

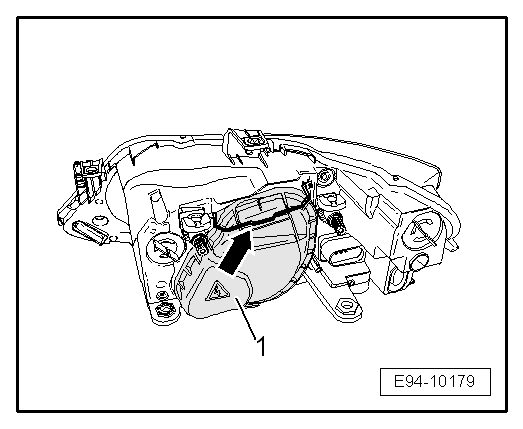

- Desencajar el alambre de fijación -flecha- y retirar la tapa posterior -1-.
- Sacar el casquillo -flecha- del reflector con la lámpara y el conector.
- Extraer la lámpara del portalámparas.
Montar
- Después de cambiar la lámpara, encajar hasta el tope el casquillo con la lámpara en el reflector.
- Montar la tapa de la parte posterior del faro.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
Sustitución de la lámpara luz día, para faros de descarga de gas, vehículos ► 01.2012
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el portalámparas en sentido contrario al de las agujas del reloj -flecha- y extraerlo.
- Sujetar el portalámparas presionar la lámpara y girarla a la izquierda, extraer la lámpara del portalámparas
Montar
- Después de cambiar la lámpara, encajar hasta el tope el casquillo con la lámpara en el reflector.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
Sustitución de la lámpara para el intermitente delantero, faros de descarga de gas
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Girar el portalámparas en sentido contrario al de las agujas del reloj -flecha- y extraerlo.
- Sujetar el portalámparas presionar la lámpara y girarla a la izquierda, extraer la lámpara del portalámparas
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Aviso
Durante el montaje procurar que el portalámparas quede bien encastrado en la carcasa.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
