Seat Ibiza: Evaporador: desmontar y montar
Desmontar
Desembornar la batería.
- Climatizador desmontado
- Desmontar la carcasa del distribuidor, la entrada de aire a la carcasa, el ventilador de aire fresco con soporte, el filtro de polvo y de polen, el transmisor para la temperatura de salida del evaporador.
- Quitar cuidadosamente la junta de gomaespuma de la carcasa del evaporador

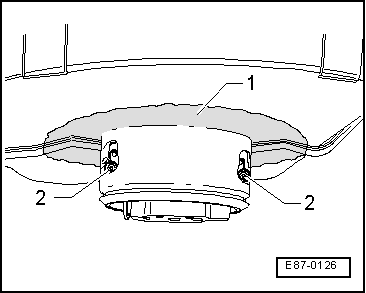

- Quitar los restos de gomaespuma -1- con acetona.
- Desmontar todas las grapas (marcar la posición y orientación).
- Destornillar los tornillos -2-.
- Quitar cuidadosamente la parte superior e inferior de la carcasa del evaporador.
- Sacar el evaporador con la válvula de expansión de la carcasa.
- Destornillar la válvula de expansión.
Montar
Aviso
- El montaje de las dos partes de la carcasa es más sencillo si se humedecen las superficies guía laterales de la junta para el intercambiador de calor con una solución jabonosa neutra.
- En ningún caso se debe utilizar otras sustancias deslizantes, puede provocar olores con el aire acondicionado conectado.
- Sustituir las juntas tóricas del racor válvula de expansión.
- Limpiar la salida de agua en la parte inferior de la carcasa del evaporador.
- Humedecer las juntas tóricas nuevas con aceite refrigerante y colocarlas en las uniones de los tubos.

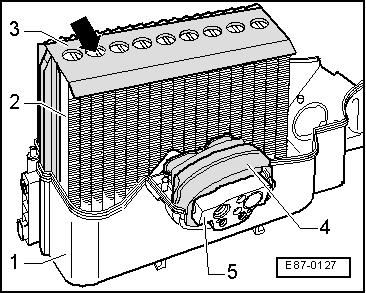

- Desenroscar la válvula de expansión -5-; par de apriete 5 Nm.
- Montar el anillo junta -3- en el evaporador -2- atendiendo a su correcta orientación.
Los orificios de salida de agua deben estar orientadas hacia abajo -flecha- (la ilustración muestra el montaje en la parte superior de la carcasa del evaporador).
- Colocar el aislamiento antitérmico -4-.
- Introducir cuidadosamente el evaporador -2- con las restantes piezas en la parte superior de la carcasa del evaporador hasta que haga tope.
Atender a la correcta posición de la junta -3- en la zona guía lateral y al aislamiento antitérmico -4- en la carcasa.
- Encajar cuidadosamente la parte inferior de la carcasa del evaporador en el evaporador.
Aviso
- Las dos partes de la carcasa se deben poder encajar con facilidad.
- Atender a la correcta posición del aislamiento antitérmico en la carcasa.
Unir las partes de la carcasa con las grapas y con los dos tornillos.
Pegar la junta de gomaespuma nueva en la carcasa del evaporador.
Motor regulador para trampilla de temperatura -V68-: desmontar y montar
Aviso
- La secuencia de operaciones para el desmontaje y montaje del motor regulador para trampilla de temperatura -V68- es idéntica en vehículos con aire acondicionado o climatizador.
Eje flexible: desmontar y montar
Aviso
La secuencia de operaciones para el desmontaje y montaje del eje flexible (cable de regulación de calefacción) es idéntica en vehículos con calefacción y aire acondicionado.
Distribución de aire en calefactor
Aviso
La distribución de aire en calefactor es idéntica en vehículos con calefacción, aire acondicionado y climatronic.
