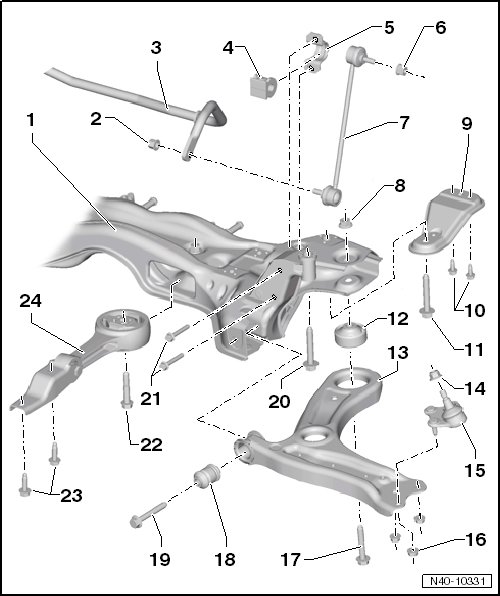

Puente soporte de la mecánica, barra estabilizadora y brazo oscilante: cuadro general de montaje
¡ATENCIÓN!
- No está permitido realizar trabajos de soldadura y enderezado en componentes portantes y de guiado de la suspensión.
- Sustituir siempre las tuercas autoblocantes.
- Sustituir siempre los tornillos/tuercas corroídos.
1 - Puente soporte de la mecánica
- Desmontar y montar
- Fijar
- Asignación
2 - Tuerca
- 40 Nm
- Autoblocante
- Sustituir después de cada desmontaje
3 - Barra estabilizadora
- Desmontar y montar
Para su desmontaje y montaje hay que bajar el puente soporte de la mecánica.
4 - Cojinete de goma
- Desmontar y montar
- Sustituir siempre a ambos lados
- Asignación
5 - Abrazadera
6 - Tuerca
- 40 Nm
- Autoblocante
- Sustituir después de cada desmontaje
7 - Bieleta de acoplamiento
- Une la barra estabilizadora al brazo telescópico
8 - Tuerca
- Autoblocante
- Sustituir después de cada desmontaje
9 - Apoyo
10 - Tornillo
- M 8 x 22
- 20 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
Si la rosca de la tuerca de soldar está dañada, se podrá reparar con un inserto para roscas Heli-Coil.
Reparar la rosca del larguero
11 - Tornillo
- M 12 x 1,5 x 75
- 70 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
Reparar la rosca del larguero
12 - Cojinete trasero de metal-goma
- Desmontar y montar
13 - Brazo oscilante
- Desmontar y montar
14 - Tuerca
- 20 Nm y reapretar a 90º
- Autoblocante
- Sustituir después de cada desmontaje
15 - Rótula
- Verificar
- Desmontar y montar
16 - Tuerca
- 100 Nm
- Sustituir después de cada desmontaje
17 - Tornillo hexagonal
- 70 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
- Apretar sólo con el vehículo en la posición de peso en vacío
18 - Cojinete delantero de metal-goma
- Desmontar y montar
19 - Tornillo hexagonal
- 70 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
- Apretar sólo con el vehículo en la posición de peso en vacío
20 - Tornillo
- 70 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
- Apretar sólo con el vehículo en la posición de peso en vacío
21 - Tornillo hexagonal
- 20 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
22 - Tornillo hexagonal
- 40 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
23 - Tornillo hexagonal
- 30 Nm y reapretar a 90º
- Sustituir después de cada desmontaje
24 - Apoyo pendular
- Diferentes versiones
- Asignación
Rosca del larguero: reparar
En determinados casos es posible reparar la rosca de las tuercas soldadas en el larguero.
