Seat Ibiza: Componentes del aire acondicionado automático - climatizador (Climatronic) en el habitáculo
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-

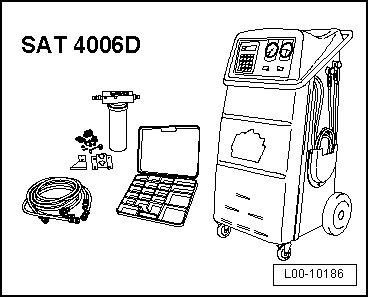

- Estación carga a.a. -SAT 4006D-

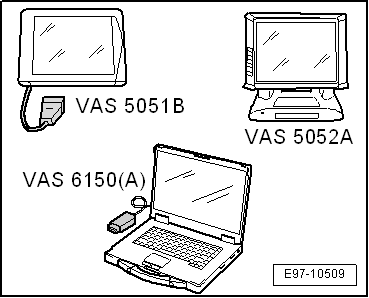

- Sistema de información, medición y diagnosis -VAS 505X-
Aviso
- Trabajos de reparación en el circuito frigorífico.
- Verificación eléctrica de todos los componentes identificados.
- Al término de los trabajos de reparación hay que llevar a cabo las siguientes operaciones:
- Consultar la memoria de averías y Borrar la memoria de averías.
- Llevar a cabo el ajuste básico.

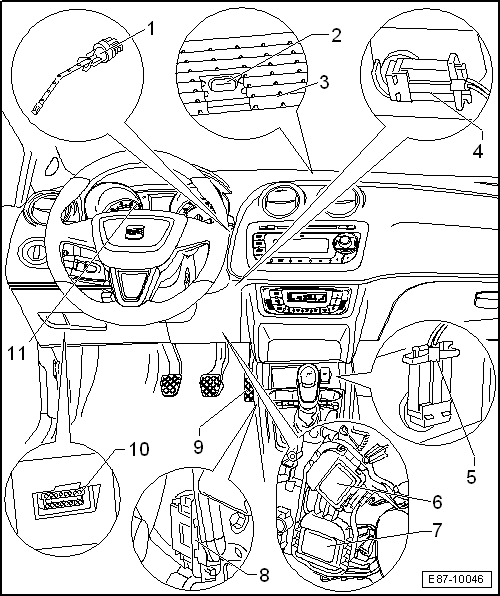

Aire acondicionado automático - climatizador (Climatronic). Parte I
1 - Transmisor de temperatura a la salida del avaporador -G263-
- Desmontar y montar
2 - Fotosensor para radiación solar -G107-
- Desmontar y montar
3 - Difusor de descongelación
- Para el parabrisas
- Desmontar y montar
- Desmontar y montar difusores o aireadores
4 - Transmisor de temperatura a la salida del aireador central -G191-
- Desmontar y montar
5 - Transmisor de temperatura a la salida en el vano reposapiés -G192-
- Desmontar y montar
6 - Servomotor para chapaleta de descongelación -V107-
- Con potenciómetro - servomotor para chapaleta de descongelación -G135-
- Color de identificación de la rueda dentada: blanco
- Desmontar y montar
7 - Servomotor para chapaleta de temperatura -V68-
- Con potenciómetro - servomotor para chapaleta de temperatura -G92-
- Color de identificación de la rueda dentada: negro
- Desmontar y montar
8 - Conector para elemento de calefacción adicional -Z35-
- Sólo existente en vehículos con motor TDI para países específicos
- Verificación eléctrica
- Desmontar y montar
9 - Mando del acelerador
- La desactivación por kickdown del regulador para el compresor -N280- se realiza a través de la unidad de control del motor
10 - Conector para diagnóstico
- Llevar a cabo el autodiagnóstico del Climatizador
11 - Cuadro de instrumentos
- Con indicador de temperatura exterior -G17-
- Si la indicación de temperatura es incorrecta hay que comprobar los valores de medición del termosensor
- El valor de medición del transmisor de temperatura exterior -G17- es analizado por la unidad de control en el cuadro de instrumentos y transmitido a la -J255- a través del CAN-Bus de datos del área de confort

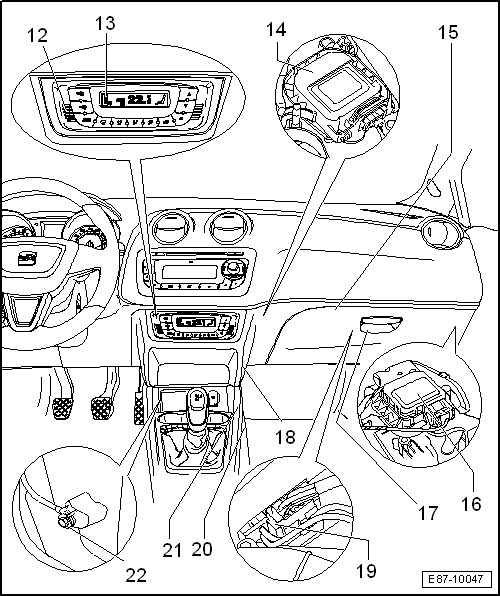

Aire acondicionado automático - climatizador (Climatronic). Parte II
12 - Turbina de aire -V42- para termosensor -G56-
- Integrada en la unidad -E87-
- No se desmonta
13 - Unidad de mandos e indicación del climatizador, Climatronic -E87- con Unidad de control del Climatronic -J255-
- Asignación
- Desmontar y montar
- Funcionamiento de la unidad de mandos e indicación del climatizador, Climatronic -E87- con la unidad de control del Climatronic -J255-
- Identificación de conectores en la unidad de control del Climatronic -J255-
14 - Servomotor para chapaleta central -V70-
- Con Potenciómetro del servomotor de la trampilla central -G112-
- Desmontar y montar
15 - Climatizador
- Desmontar y montar
- Relación de montaje del climatizador
- Distribución de aire del climatizador
- Únicamente se debe desmontar estando vacío el circuito frigorífico; pasar el vehículo a un taller de apoyo especializado en climatizadores SEAT
16 - Servomotor para chapaleta de recirculación de aire -V113-
- Accionado adicionalmente la chapaleta de aire fresco (chapaleta de velocidad)
- Con potenciómetro - servomotor para chapaleta de recirculación de aire -G143-
- Desmontar y montar
17 - Turbina de aire fresco -V2-
- Desmontar y montar
18 - Filtro antipolvo y antipolen
- Desmontar y montar
- Obsérvense los intervalos de sustitución
19 - Unidad de control para turbina de aire fresco -J126-
- Desmontar y montar
20 - Elemento de calefacción adicional -Z35-
- Sólo existente en vehículos con motor TDI para países específicos
- Desmontar y montar
- Comprobar funcionamiento
21 - Intercambiador de calor
- Desmontar y montar
22 - Terminal de masa para elemento de calefacción adicional -Z35-
- Sólo existente en vehículos con motor TDI para países específicos
