Seat Ibiza: Unidad de mandos e indicación del climatizador, Climatronic -E87- con unidad de control del Climatronic -J255-: desmontar y montar
Aviso
La unidad de mandos con pantalla del climatizador/Climatronic -E87- y la unidad de control del Climatronic -J255- forman un único componente que no se puede desarmar.
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Solo vehículos con, unidad de control multimedia -J650- interface para los puertos Aux-In o USB / I-pod (MDI)
- Desmontar conjunto soporte y Unidad de control del sistema multimedia -J650-.
Continua para todos los vehículos

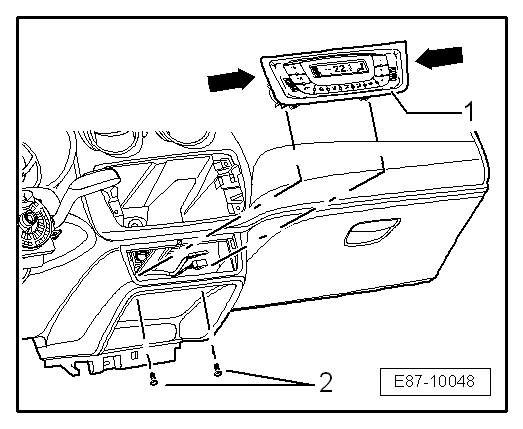

- Desatornillar los tornillos -2-.
- Presionar en la zona superior -flechas- con la palanca -U 30800- y extraer el mando climatizador.

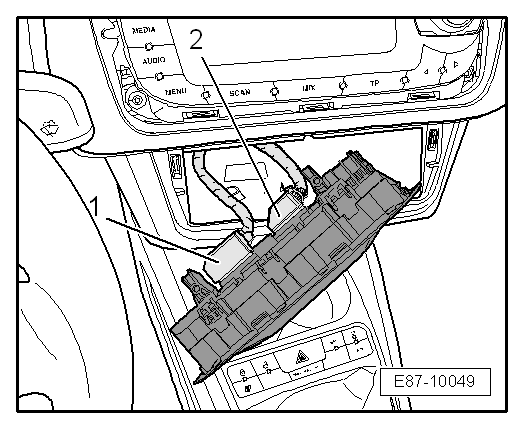

- Desacoplar los conectores -1- y -2- y retirar el mando del climatizador.
Montar
El montaje se realiza siguiendo el orden inverso a las operaciones de desmontaje.
Funcionamiento de la unidad de mandos e indicación del climatizador, Climatronic -E87- con la unidad de control del Climatronic -J255-
Aviso
- La unidad de mandos con pantalla del climatizador/Climatronic -E87- y la unidad de control del Climatronic -J255- forman un único componente que no se puede desarmar.
- El Termosensor del tablero de instrumentos -G56- esta ubicado en el interior de la unidad E87, no es desmontable, en el caso de avería.
- Observar las indicaciones adicionales.
- Los campos de indicación se iluminan con diodos luminosos (LED), no sustituibles.
Indicaciones
- Pulsando la tecla "AUTO" se anulan todos los ajustes divergentes con respecto funcionamiento automático.
- En el funcionamiento "ECON" se desconecta el compresor y el servicio de calefacción adicional; la ventilación sigue regulándose electrónicamente.
- Si, antes de desconectar el encendido, se diverge del funcionamiento automático, las funciones seleccionadas quedarán memorizadas permanentemente. Sólo la función "Servicio de aire circulante" se borrará 20 minutos después de desconectar el encendido.
- Divergencias del funcionamiento automático.
- Si, después de conectar el encendido, parpadea todos los símbolos en el campo de indicación de la unidad de mando e indicación para Climatronic -E87-, existirá una perturbación en el sistema. En tal caso, consultar primero la memoria de averías en la función "Localización guiada de averías".

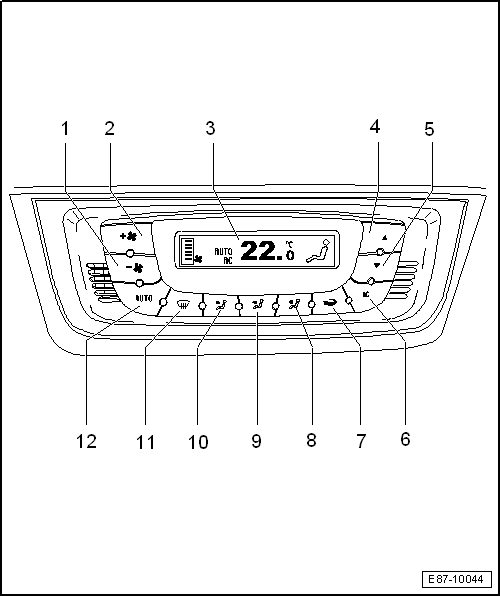

1 - Pulsador para disminuir la velocidad del ventilador
2 - Pulsador para aumentar la velocidad del ventilador
3 - Display
- Ver la instrucciones de uso y funcionamiento
4 - Pulsador para aumentar la temperatura
5 - Pulsador para disminuir la temperatura
6 - Tecla para funcionamiento económico
7 - Tecla para aire del exterior/aire circulante
8 - Tecla para corriente de aire a la parte superior del cuerpo
9 - Tecla para corriente de aire frontal al cuerpo
10 - Tecla para corriente de aire al espacio reposapiés
11 - Pulsador para el deshielo del parabrisas
12 - Tecla para el funcionamiento automático
- AUTO funcionamiento automático, el Climatronic mantiene de modo totalmente automático la temperatura elegida para el habitáculo. Para ello se hace variar la temperatura del aire que sale del difusor, el número de revoluciones del ventilador y la distribución del aire.
