Seat Ibiza: Cristal del espejo retrovisor exterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca extractora -3370-
- Gafas protectoras y guantes de cuero
¡PELIGRO!
Durante las operaciones hay que llevar gafas y guantes de protección.
Desmontar
- Proteger contra deterioros la parte superior e inferior de la carcasa del retrovisor con cinta adhesiva de tela.

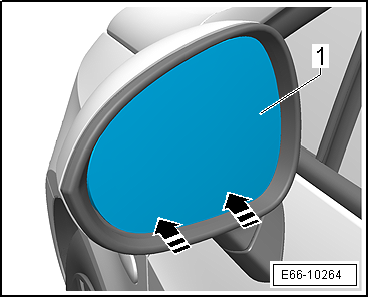

- Presionar la parte inferior del cristal del retrovisor -1- hacia dentro de la carcasa -flechas-.

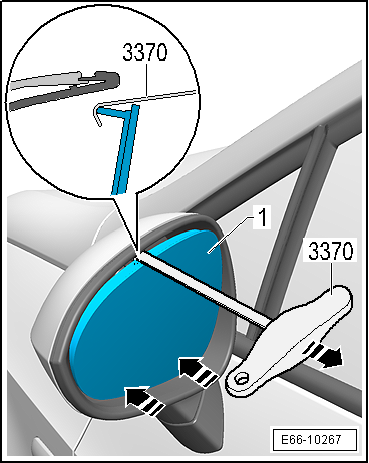

- Colocar la palanca extractora -3370- sujetando la parte posterior del espejo retrovisor exterior -1-, tal y como se muestra en el gráfico.
- Presionar el cristal del espejo retrovisor exterior -1- por la parte inferior en el sentido de las -flechas- y al mismo tiempo tirar de la palanca extractora -3370- en el sentido de la -flecha-.

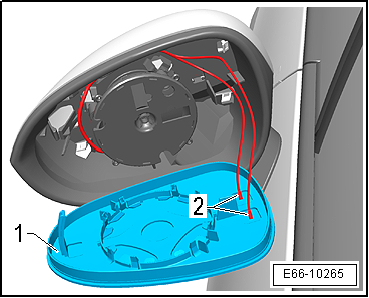

- Desacoplar los conectores -2- para la calefacción del cristal y extraer el cristal -1-.
Montar
Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
- Para el montaje deben utilizarse imprescindiblemente guantes protectores.

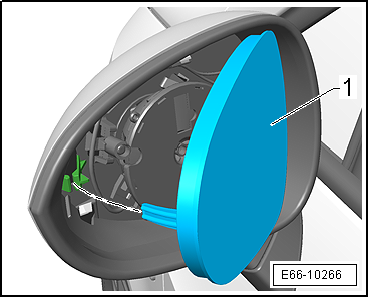

- Acoplar los contactos en el cristal del retrovisor.
- Colocar y encajar el cristal del espejo en la guía.
- Oprimir el cristal por el centro contra el soporte de la carcasa.
- Se oirá como encastra el cristal.
- Verificar a continuación el funcionamiento.
Carcasa del espejo retrovisor exterior: desmontar y montar
Desmontar
- Desmontar el cristal del espejo retrovisor exterior.
- Liberar las grapas -flechas A- y al mismo tiempo tirar de la carcasa -1- en el sentido de la -flecha-. Liberar las grapas -flechas B- y retirar la carcasa -1-.
Montar

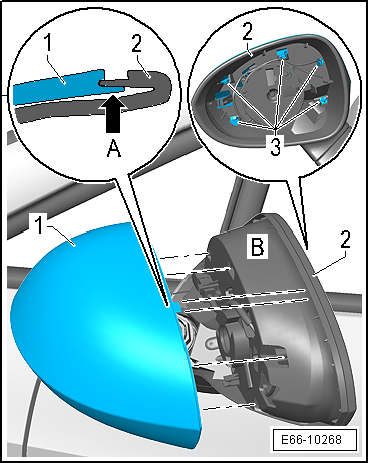

- Posicionar la carcasa -1- en el soporte del retrovisor -2- y verificar los siguientes puntos:
- Verificar que las grapas -3- estén orientadas correctamente en sus respectivos registros.
- Verificar que la guía -flecha A- quede por debajo del soporte del retrovisor -2-.
- Montar la carcasa del espejo -1- y embutir hasta las grapas -3-. Se oye como encastran los ganchos.
- Montar el cristal del espejo retrovisor exterior.
