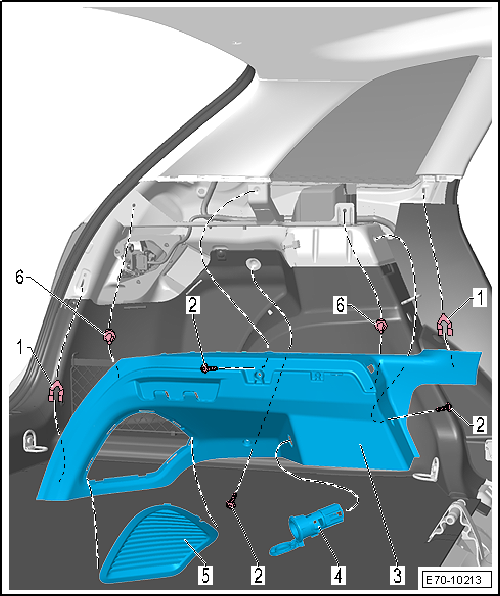

Seat Ibiza: Soporte bandeja izquierdo, modelo ST: cuadro general de montaje
1 - Grapas
- 2 unidades
2 - Tornillo
- 3 unidades
- Par de apriete 1.5 Nm
3 - Soporte bandeja
- Soporte bandeja Izquierdo: desmontar y montar
4 - Toma corriente 12V
- Desmontar y montar
- Desmontar con ayuda de palanca -U 30800-
6 - Grapas
- 2 unidades

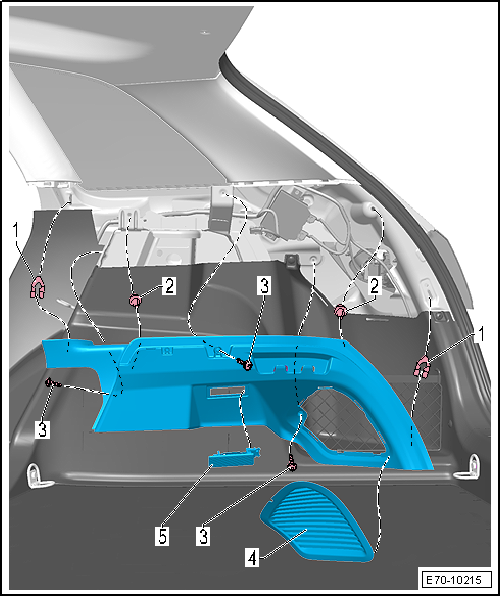

Soporte bandeja derecho, modelo ST: cuadro general de montaje
1 - Grapas
- 2 unidades
2 - Grapas
- 2 unidades
3 - Tornillo
- 3 unidades
- Par de apriete 1.5 Nm
4 - Tapa
- Desmontar con ayuda de palanca -U 30800-
5 - Luz maletero
- Desmontar y montar
6 - Soporte bandeja
- Soporte bandeja derecho: desmontar y montar
Soporte bandeja izquierda, modelo ST: desmontar y montar

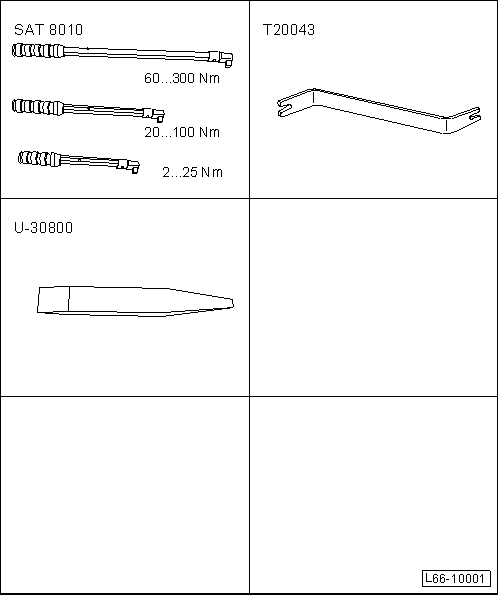

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
- Retirar la bandeja posterior.

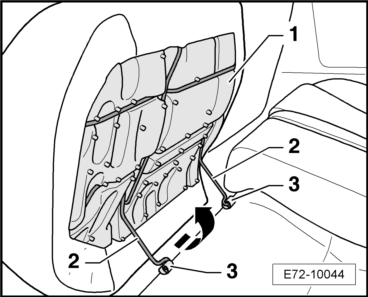

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Abatir el respaldo del asiento posterior.
Aviso
Según el trabajo a realizar no es necesario extraer el cinturón de seguridad. El gráfico realizado esta sin cinturón de seguridad para mejor visión del tornillo -4-.
- Extraer el tornillo del herraje del cinturón de seguridad posterior lateral.

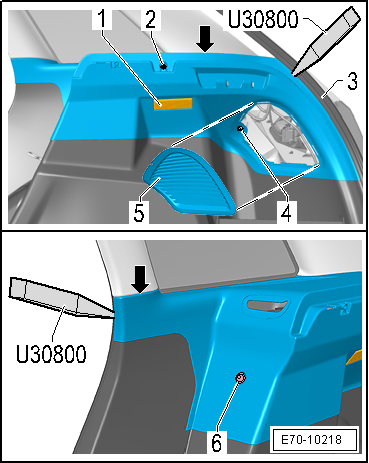

- Desmontar toma de corriente 12V -2-
- Extraer los tornillos -1, 3 y 4-.
- Desprender el revestimiento -5- de las fijaciones de las grapas con la ayuda de la palanca -U30800- o palanca -T20043- y anclaje en los montantes C superior y D -flechas-palanca -T20043-, retirar el revestimiento.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
Soporte bandeja derecho, modelo ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
- Retirar la bandeja posterior.
- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Abatir el respaldo del asiento posterior.
- Extraer el tornillo del herraje del cinturón de seguridad posterior lateral.
Aviso
Según el trabajo a realizar no es necesario extraer el cinturón de seguridad. El gráfico realizado esta sin cinturón de seguridad para mejor visión del tornillo -4-.

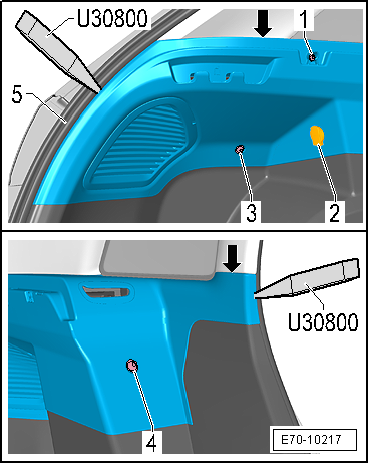

- Desmontar luz maletero -1- →Luz maletero -W3-: desmontar y montar;
- Sacar la tapa -5- del soporte bandeja -3- con ayudada de la palanca -U30800-.
- Extraer los tornillos -2, 4 y 6-.
- Desprender el revestimiento -3- de las fijaciones de las grapas con la ayuda de la palanca -U30800- o palanca -T20043- y anclaje en los montantes C superior y D -flechas- con la palanca -T20043- retirar el revestimiento.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

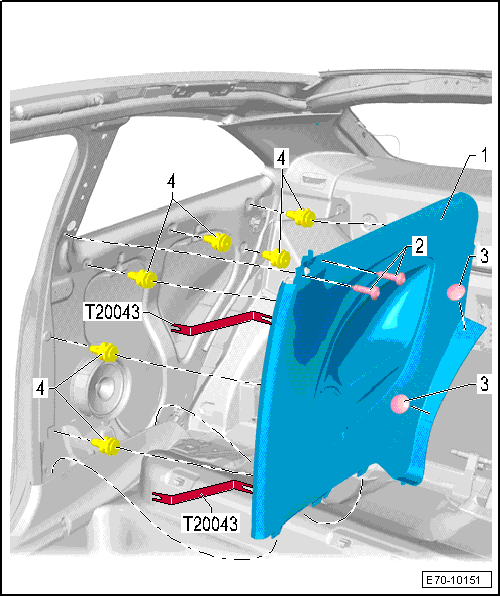

Revestimiento lateral, modelo 3 puertas: cuadro general de montaje
1 - Revestimiento lateral
- Desmontar y montar
2 - Tornillo
- 2 unidades
- 1,5 Nm
3 - Tapón roscado
- 2 unidades
4 - Clip
- 6 unidades
Revestimiento lateral, modelo 3 puertas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
Desmontar
- Soltar el revestimiento superior del montante B.
Desmontar la banqueta del asiento posterior:
- Banqueta completa.
- Banqueta 1/3 lado izquierdo.
- Banqueta 2/3 lado derecho.
Desmontar el respaldo del asiento posterior:
- Respaldo completo.
- Respaldo 1/3 lado izquierdo.
- Respaldo 2/3 lado derecho.
- Extraer los tornillos -2-.
- Extraer los tapones roscados -3-.
- Con la ayuda de la palanca -T20043- desprender el revestimiento -1- de las fijaciones de las grapas -4- y retirarlo.
¡Atención!
Posicionar el útil en las zonas donde existan grapas
- Retirar del revestimiento lateral -1- la banda del cinturón anterior.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y botones y, si fuera necesario, sustituirlos.
- Colocar las grapas inferiores del revestimiento lateral en las fijaciones de la moldura de talonera y del flanco interno.
- Empezar a colocar las grapas -4- del revestimiento lateral -1- por la parte posterior zona montante C.
- Colocar la banda del cinturón anterior en el revestimiento lateral.
- Apretar los tornillos -2- a 1,5 Nm.
- Montar el revestimiento superior del montante B.
- Montar el respaldo del asiento posterior.
- Montar la banqueta del asiento posterior.
