Seat Ibiza: Alfombra interior del piso: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Desmontar los asientos anteriores.
- Desmontar las banquetas de los asientos posteriores.
- Desmontar las molduras de talonera derecha e izquierda.
- Desmontar la consola central.
- Desenroscar el tope del acelerador y extraerlo.

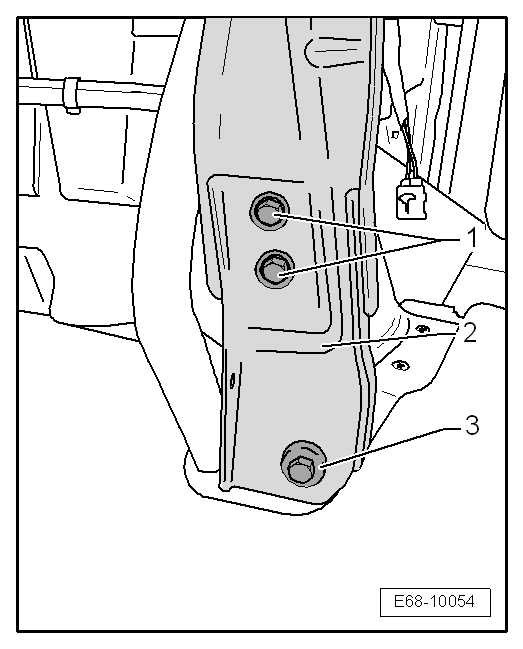

- Extraer los tornillos -1- y -3- y retirar el soporte central -2-.

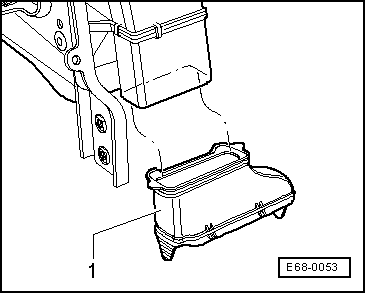

- Desmontar pieza intermedia unión de canalización a plazas posteriores -1-.

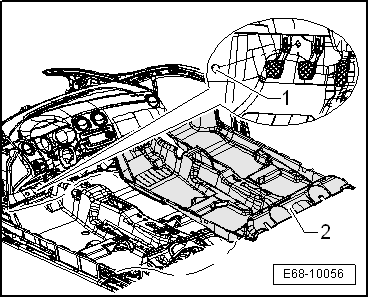

- Extraer de la alfombra el tapón de presión -1- ubicado en la zona de los pedales solo para vehículos G.I.
- Retirar la alfombra del piso -2- empezando por la parte posterior.

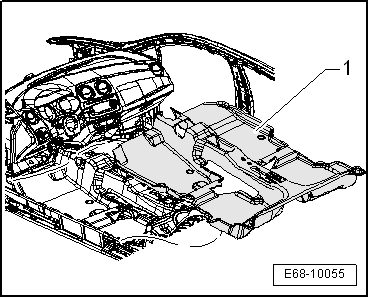

- Retirar adecuadamente las felpas aislantes -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Alfombra interior del piso, modelo comercial: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Alfombra interior del piso, modelo comercial: desmontar
- Alfombra interior del piso, modelo comercial: montar
Alfombra interior del piso, modelo comercial: desmontar
- Desmontar los asientos anteriores.
- Desmontar la pared divisoria superior, modelo comercial.
- Desmontar la pared divisoria inferior, modelo comercial.
Desmontar los soportes de sujección de la pared divisoria inferior. Para ello, proceder según las siguientes indicaciones:

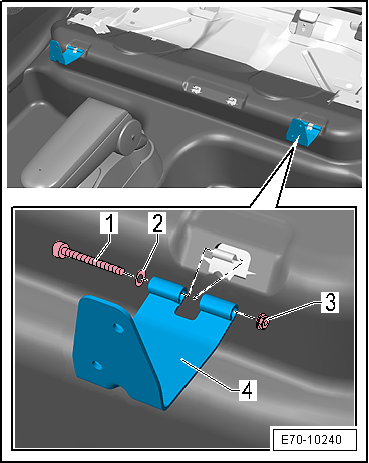

- Retirar el tornillo -1-, la arandela -2-, la tuerca -3- y el soporte inferior -4-. Repetir las operaciones para desmontar el otro soporte inferior.
- Desmontar las molduras de talonera derecha e izquierda.
- Desmontar la consola central.
- Desenroscar el tope del acelerador y extraerlo.
- Extraer los tornillos -1- y -3- y retirar el soporte central -2-.
- Desmontar pieza intermedia unión de canalización a plazas posteriores -1-, si existe.
- Extraer de la alfombra el tapón de presión -1- ubicado en la zona de los pedales (solo para vehículos G.I.).
- Retirar la alfombra del piso -2- empezando por la parte posterior.
- Retirar adecuadamente las felpas aislantes -1-.
Alfombra interior del piso, modelo comercial: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
En caso de sustituir la alfombra interior del piso, antes se debe preparar la pieza nueva de acuerdo a las siguientes indicaciones.

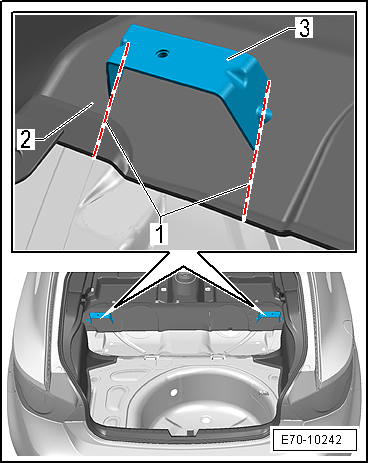

- Realizar dos cortes -1- en la alfombra -2- para alojar los soportes -3- de las anillas.
- Montar la alfombra interior del piso siguiendo el orden inverso al proceso de desmontaje.
Montar los soportes de sujección de la pared divisoria inferior. Para ello, proceder según las siguientes indicaciones:
- Montar el soporte inferior -4- en el anclaje de la carrocería.
- Montar el tornillo -1- con la arandela -2-. Sujetar con una llave fija el tornillo -1- y apretar la tuerca -3- a 8 Nm.
