Seat Ibiza: Revestimientos del maletero, versión 5 puertas

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Carrocería / Carrocería trabajos de montage interior / Revestimientos, amortiguaciones / Revestimientos del maletero, versión 5 puertas

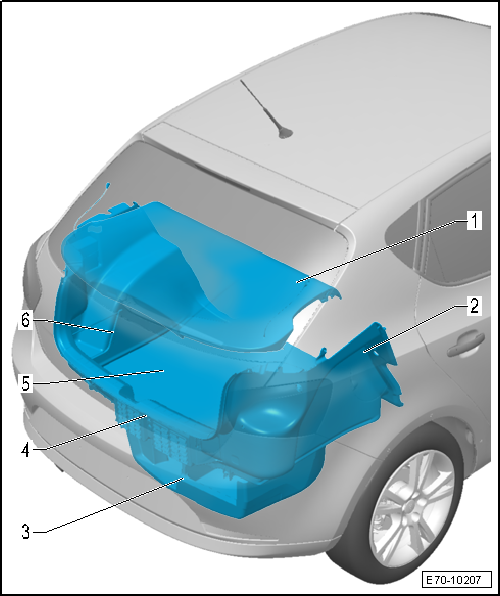

Seat Ibiza. Revestimientos del maletero, versión 5 puertas

1 - Bandeja portaobjetos

2 - Revestimiento lateral

Cuadro general de montaje
Desmontar y montar

3 - Revestimiento chapa portacierre

Cuadro general de montaje
Desmontar y montar

4 - Alfombra maletero

5 - Revestimiento lateral

Cuadro general de montaje
Desmontar y montar

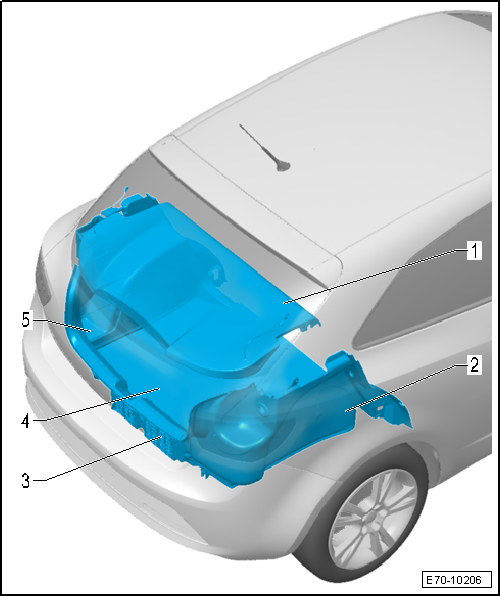

Revestimientos del maletero, modelo 3 puertas

Seat Ibiza. Revestimientos del maletero, modelo 3 puertas

1 - Bandeja portaobjetos

2 - Revestimiento lateral

Cuadro general de montaje
Desmontar y montar

3 - Revestimiento chapa portacierre

Cuadro general de montaje
Desmontar y montar

4 - Alfombra maletero

5 - Revestimiento lateral

Cuadro general de montaje
Desmontar y montar

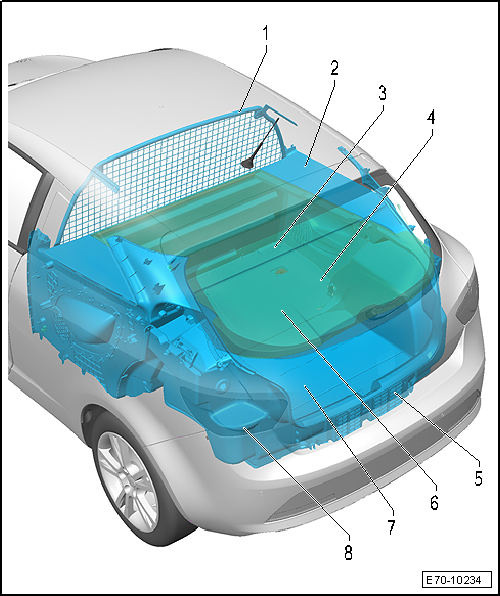

Revestimientos del maletero, modelo comercial

Seat Ibiza. Revestimientos del maletero, modelo comercial

1 - Pared divisoria

Cuadro general de montaje
Pared divisoria superior, modelo comercial: desmontar y montar
Pared divisoria inferior, modelo comercial: desmontar y montar

2 - Soporte de bandeja

Cuadro general de montaje
Desmontar y montar

3 - Bandeja plegable

4 - Bandeja portaobjetos

5 - Revestimiento chapa portacierre

Cuadro general de montaje
Desmontar y montar

6 - Alfombra delantera del piso del maletero

No es necesario desmontar los ganchos de sujeción para extraer la alfombra delantera piso maletero

7 - Alfombra trasera del piso del maletero

8 - Revestimiento lateral del maletero

Cuadro general de montaje
Desmontar y montar

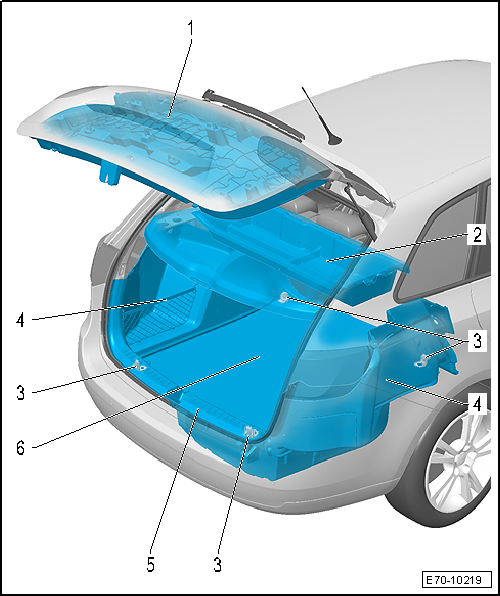

Revestimientos maletero, modelo ST

Seat Ibiza. Revestimientos maletero, modelo ST

1 - Revestimiento portón

Cuadro general de montaje
Desmontar y montar

2 - Bandeja portaobjetos

3 - Gancho de sujección

Con tornillo incorporado
Par de apriete 23 Nm
4 unidades

4 - Revestimiento lateral maletero

Cuadro general de montaje
Desmontar y montar

5 - Revestimiento chapa portacierre

Cuadro general de montaje
Desmontar y montar

6 - Alfombra maletero

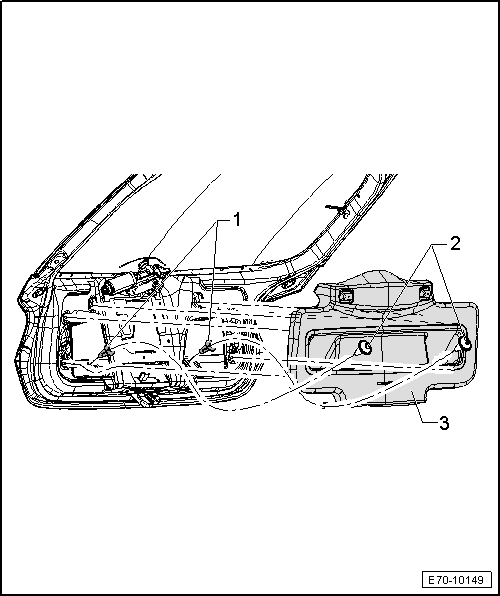

Revestimiento del portón posterior modelo 3 y 5 puertas: cuadro general de montaje

Seat Ibiza. Revestimiento del portón posterior modelo 3 y 5 puertas: cuadro general de montaje

1 - Tuerca expansiva

2 unidades

2 - Tornillo

2 unidades
1,5 Nm

3 - Revestimiento del portón posterior

Desmontar y montar
