Seat Ibiza: Pinza de freno trasero

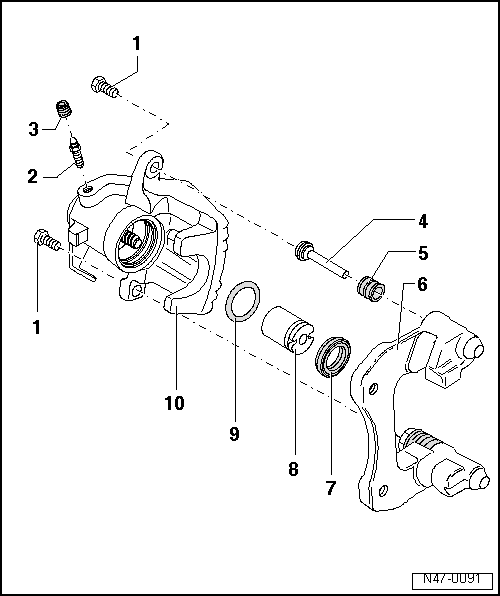

Cuadro de montaje - Pinza de freno trasero

Aviso

• En caso de reparaciones montar el conjunto de reparación completo.
• Las pinzas de freno nuevas van llenas de líquido de frenos y purgadas.
• Aplicar una fina capa de pasta de montaje.
• En caso de reparación, habrá que purgar completamente las pinzas de freno antes de montarlas en el vehículo (sin las pastillas de freno).

1 - Tornillo hexagonal, autoblocante

• 35 Nm
• Para aflojar y apretar bloquear el perno guía
• Sustituir

2 - Válvula de purga

• 10 Nm
• Antes de enroscarla, engrasar ligeramente la rosca con pasta de montaje

3 - Cubierta antipolvo

4 - Pernos guía

• Engrasar antes de colocar la cubierta protectora

5 - Cubierta protectora

• Colocar sobre el portafrenos y los pernos guía

6 - Portafrenos con pernos guía y cubierta protectora

• Se suministra como recambio ensamblado y dotado de la suficiente cantidad de grasa en los pernos guía
• En caso de desperfectos en las cubiertas protectoras o en los pernos guía, montar el juego de reparación. Emplear la grasa adjunta para engrasar los pernos guía

7 - Cubierta protectora

• Desmontar y montar
• No dañarla al introducir el émbolo

8 - Émbolo con dispositivo de reajuste automático

• Desmontar y montar
• Aplicarle primero una capa fina de pasta de montaje

9 - Anillo junta

• Desmontar y montar

10 - Carcasa de la pinza de freno con palanca para cable del freno de mano

• En caso de falta de hermeticidad en la palanca para el cable de freno de mano, sustituir la carcasa de la pinza de freno
• Después de la reparación, hacer una purga previa en la carcasa de la pinza de freno

Émbolo de la pinza de freno: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

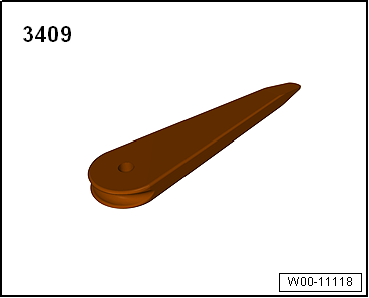

• Palanca -3409-

• Llave abrir / cerrar -T10165-

Desmontar:

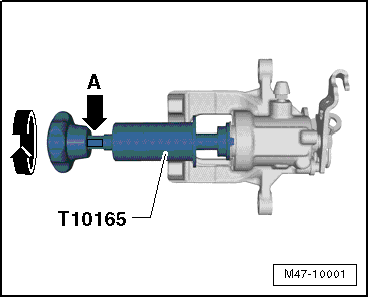

- Colocar la llave abrir / cerrar -T10165- en el émbolo de la carcasa de la pinza de freno.

• En caso de que los émbolos tengan movimiento pesado, se puede colocar una llave de boca (e/c 13) en las superficies previstas para la llave -flecha A-.

- Extraer el émbolo de la carcasa de la pinza de freno girando la maneta en sentido antihorario.

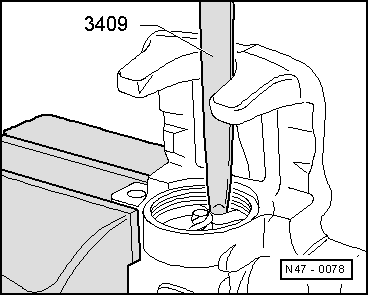

- Extraer el anillo junta con la palanca -3409-.

Aviso

Cuidar de no dañar la superficie del cilindro durante el desmontaje.

Montar:

- Limpiar las superficies del émbolo y del anillo junta utilizando solamente alcohol y secarlos a continuación.

- Antes de montar el émbolo y el anillo junta, aplicarles una capa fina de pasta de montaje.

- Introducir el anillo junta en la carcasa de la pinza de freno.

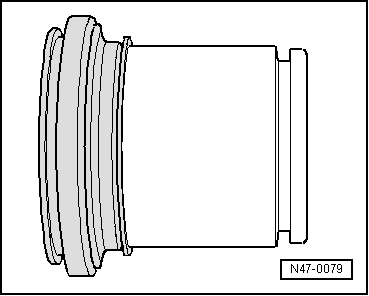

- Colocar la cubierta protectora con el labio de sellado exterior sobre el émbolo.

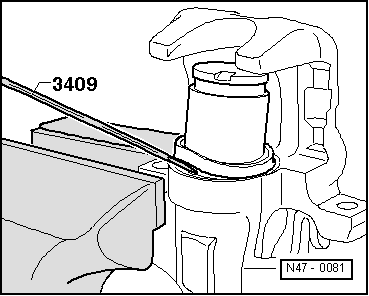

- Insertar el labio de sellado interior en la ranura del cilindro con la ayuda de la palanca -3409-.

Aviso

Durante esta operación hay que sostener el émbolo delante de la carcasa de la pinza de freno.

- Colocar el llave abrir / cerrar -T10165- en el émbolo de la carcasa de la pinza de freno.

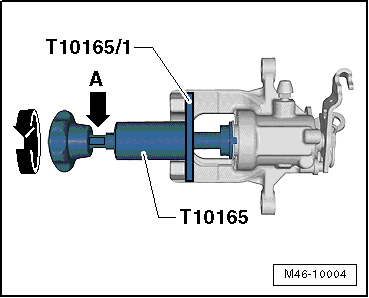

- Para enroscar el émbolo utilizar la placa -T10165/1-.

- Enroscar el émbolo girando la maneta en sentido horario.

Aviso

• En caso de que el émbolo tenga un giro pesado al introducirlo, girar la maneta del útil ¹/₄ de vuelta en sentido antihorario.
• Si se modifica la posición del émbolo utilizando el dispositivo de retracción de émbolos o accionando el freno de pie, se destruye el reajuste automático de la pinza de freno.

- Montar las pastillas de freno.

Purga previa de la pinza de freno:

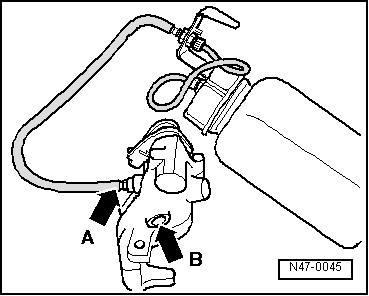

- Abrir el tornillo de purga de aire -flecha A- y, utilizando una botella de recuperación, llenar líquido de frenos hasta que éste salga sin burbujas por el orificio roscado (conexión del tubo flexible de freno) -flecha B-.

- Cerrar la válvula de purga.

Aviso

Para la purga previa, colocar la pinza de freno tal como se muestra en la ilustración.
