Seat Ibiza: Cuadro de montaje - Servofreno / cilindro maestro del freno

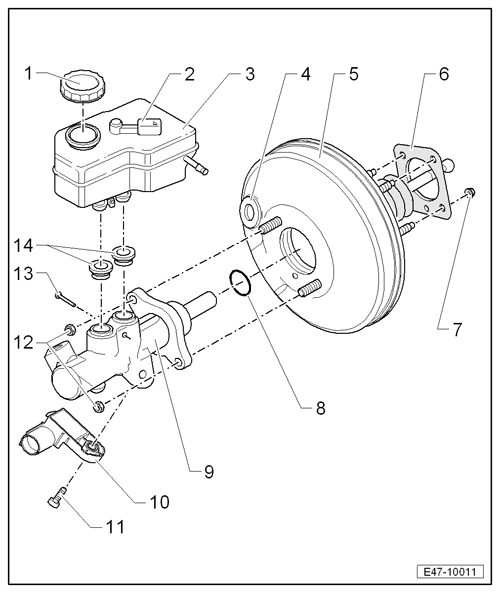

			Cuadro de montaje - Servofreno / cilindro maestro del freno, vehículos con
el volante a la izquierda
Aviso
El cilindro maestro de freno y el servofreno se pueden cambiar de
forma independiente.

1 - Tapón
2 - Contacto advertencia nivel líquido freno -F34-
3 - Depósito del líquido de frenos
	-   Desmontar:
		- Extraer el líquido de frenos con el aparato de llenado y purga de
aire de frenos -VAS 5234-.

		- Retirar el tubo flexible de reflujo para la bomba del embrague y
desacoplar el conector para el contacto de advertencia del nivel de
líquido de freno.

		- Extraer el pasador de sujeción para los enganches laterales del depósito de líquido
de frenos.

		- Sacar el depósito de frenos tirando hacia arriba.



	-   Montar:

	El montaje se realiza siguiendo el orden inverso.

		- - Purgar el sistema de frenos.


4 - Tapón junta
5 - Servofreno
	-   En los motores de gasolina, la depresión necesaria se toma del
colector de admisión

	-   En los motores diesel, para lograr la depresión, se monta una bomba
de vacío

	-   Verificación de funcionamiento:
		- Con el motor parado, pisar fuertemente varias veces el pedal del
freno (con ello se reduce la depresión existente en el aparato).

		- A continuación, mantener el pedal del freno pisado hasta la mitad y
arrancar el motor. En caso de un funcionamiento correcto del servofreno,
el pedal cede notablemente bajo el pie (comienza el efecto del
servofreno).



	-   En caso de averías, sustituir completo

	-  Válvula de retención (en el tubo flexible de depresión), verificar

	-  Separar del pedal del freno

	-  Desmontar y montar

	-  Distintas versiones

6 - Junta
7 - Tuercas
	-   28 Nm

	-   Sustituir después de cada desmontaje

8 - Anillo junta
	-   Sustituir después de cada desmontaje

9 - Cilindro maestro de freno
	-   No se puede reparar. En caso de averías, sustituirlo completo

	-  Desmontar y montar

10 - Transmisor para posición de pedal de freno -G100-
11 - Tornillo
12 - Tuerca
	-   25 Nm

	-   Sustituir después de cada desmontaje

13 - Pasador de sujeción
	-   Introducir a través del cilindro maestro

14 - Tapones junta
	-   Impregnarlos con líquido de frenos e introducirlos a presión en el
cilindro maestro

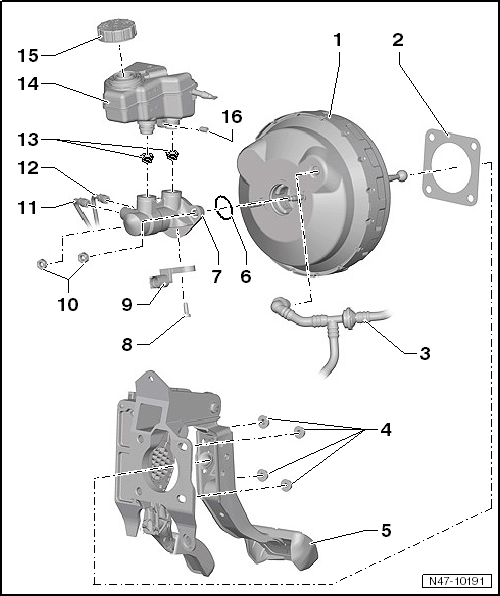

Cuadro de montaje - Servofreno / cilindro maestro del freno, vehículos con
el volante a la derecha

1 - Servofreno
	-   En los motores de gasolina, la depresión necesaria se toma del
colector de admisión

	-   En los motores diesel, para lograr la depresión, se monta una bomba
de vacío

	-   Verificación de funcionamiento:
		- Con el motor parado, pisar fuertemente varias veces el pedal del
freno (con ello se reduce la depresión existente en el aparato).

		- A continuación, mantener el pedal del freno pisado hasta la mitad y
arrancar el motor. En caso de un funcionamiento correcto del servofreno,
el pedal cede notablemente bajo el pie (comienza el efecto del
servofreno).



	-   En caso de averías, sustituir completo

	-  Válvula de retención (en el tubo flexible de depresión), verificar

	-  Separar del pedal del freno

	-  Desmontar y montar

2 - Junta
3 - Tubería de vacío
4 - Tuerca hexagonal autoblocante
	-   25 Nm

	-   4 unidades

	-   Sustituir cada vez que se desmonte

5 - Pedalería / caballete de soporte
6 - Retén
7 - Cilindro maestro de freno
	-   No se puede reparar. En caso de avería, sustituir completo

	-  Desmontar y montar

8 - Tornillo
9 - Transmisor para posición de pedal de freno -G100-
10 - Tuerca
11 - Tubería de freno
	-   De la unidad hidráulica del ABS -N55- hacia el cilindro maestro de
freno/circuito del émbolo flotante

	-   Marca distintiva en la unidad hidráulica del ABS -N55- -HZ2-

	-   Con rosca M12 x 1

12 - Tubería de freno
	-   Del cilindro maestro de freno / circuito del émbolo de la barra de
presión a la bomba hidráulica del ABS -N55-

	-   Marca distintiva en la unidad hidráulica del ABS -N55- -HZ1-

	-   Con rosca M12 x 1

13 - Tapones junta
	-   Lubricar con líquido de frenos e insertar en el cilindro maestro

14 - Depósito del líquido de frenos
	-   Desmontar:
		- Extraer el líquido de frenos con el aparato de llenado y purga de
aire de frenos -VAS 5234-.

		- Retirar el tubo flexible de reflujo para la bomba del embrague y
desacoplar el conector para el contacto de advertencia del nivel de
líquido de freno.

		- Desenroscar el tornillo para el depósito de líquido de frenos.

		- Sacar el depósito de frenos tirando hacia arriba.



	-   Montar:

	El montaje se realiza siguiendo el orden inverso.

		- Purgar el sistema de frenos.


15 - Tapa de cierre
16 - Tornillo
