Seat Ibiza: Altavoces de graves traseros en vehículos de cuatro puertas: desmontar y montar

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Electricidad / Radio, Teléfono, Navegación / Sistema de altavoces / Altavoces de graves traseros en vehículos de cuatro puertas: desmontar y montar

Situado en las puertas traseras de los vehículos de cuatro puertas.

Aviso

Los altavoces de tonos graves están fijados por detrás al guarnecido de la puerta.
El desmontaje y montaje se realizan de forma idéntica en el lado derecho e izquierdo.

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.

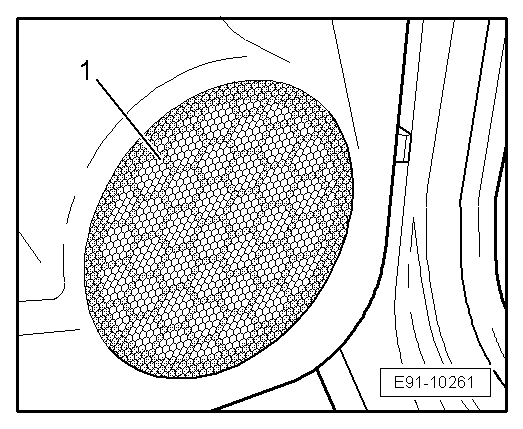

- La rejilla -1- del altavoz no es desmontable.

Seat Ibiza. E91-10261

- Desmontar el revestimiento de la puerta.

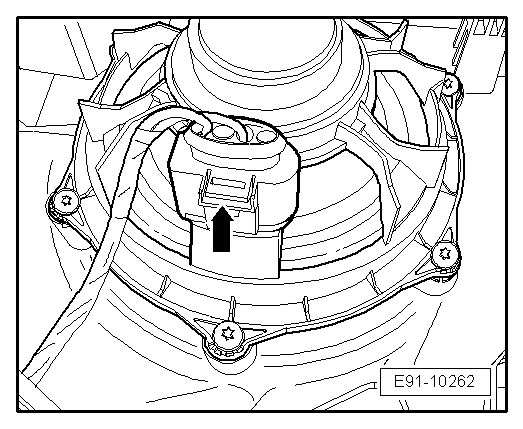

- Separar el conector -1- electrico.

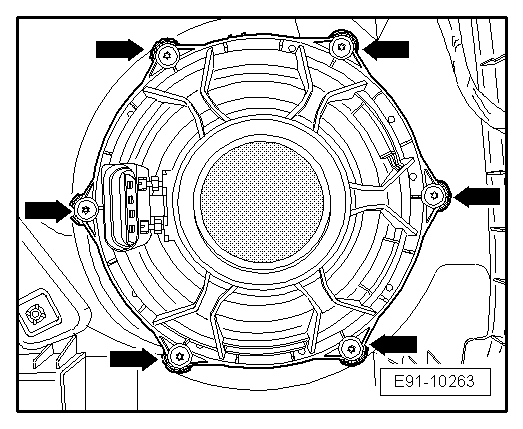

- Extraer los seis tornillo que fijan el altavoz.

Seat Ibiza. E91-10262

- Extraer el altavoz.

Seat Ibiza. E91-10263

Montar

- Tener en cuenta la marca de montaje que hay en el altavoz.

- Fijar el altavoz nuevo con los remaches correspondientes.

El montaje se realiza siguiendo el orden inverso de las operaciones.
