Seat Ibiza: Pinza de freno delantero
Aviso
- En caso de reparaciones montar el conjunto de reparación completo.
- Las pinzas de freno nuevas van llenas de líquido de frenos y purgadas.
- Aplicar una fina capa de pasta de montaje sobre el cilindro de freno, el émbolo y el anillo junta.
Cuadro de montaje - Pinza de freno delantero

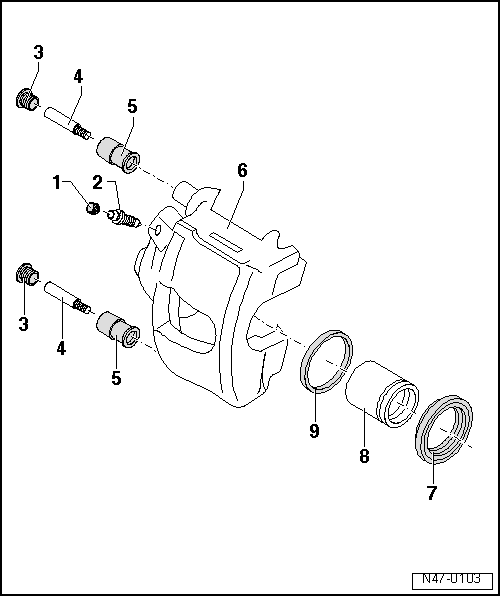

Cuadro de montaje - Pinza de freno delantero, pinza de freno FSIII
1 - Cubierta antipolvo
2 - Válvula de purga
- 10 Nm
- Antes de enroscarla, engrasar ligeramente la rosca con pasta de montaje
3 - Capuchones
- Colocarlos en el casquillo cojinete
4 - Pernos guía
- 28 Nm
5 - Casquillo cojinete
- Colocarlo en la carcasa de la pinza de freno
6 - Carcasa para pinza de freno
7 - Cubierta protectora
- Desmontar y montar.
- No dañarla al introducir el émbolo
8 - Émbolo
- Desmontar y montar
- Aplicarle primero una capa fina de pasta de montaje
9 - Anillo junta
- Desmontar y montar

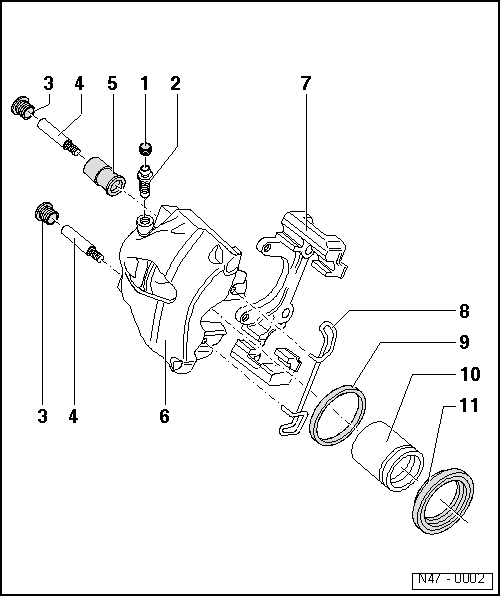

Cuadro de montaje - Pinza de freno delantero, pinza de freno FN3
1 - Caperuza protectora
2 - Tornillo de purga de aire
- 10 Nm
- Antes de enroscar, engrasar la rosca con una capa fina de pasta de montaje
3 - Caperuzas
- Colocar en el casquillo cojinete
4 - Perno guía
- 30 Nm
5 - Casquillo cojinete
- Colocar en la carcasa de la pinza de freno
6 - Carcasa de la pinza de freno
7 - Portafreno
- Atornillar con la carcasa de la pinza de freno
8 - Muelle de sujeción
- Enganchar por ambos extremos en los orificios de la carcasa de la pinza de freno
9 - Anillo de junta
- No dañar al colocar el émbolo
- Desmontar y montar
10 - Émbolo
- Desmontar y montar
- Aplicar al émbolo una capa fina de pasta de montaje
11 - Caperuza protectora
- Montar con el labio de sellado exterior en el émbolo
- No dañar al colocar el émbolo
- Desmontar y montar
Émbolo de la pinza de freno: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

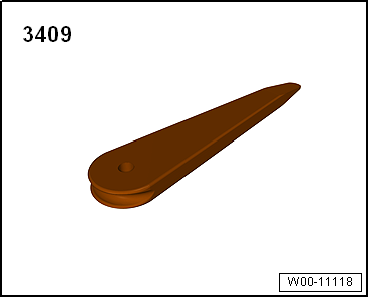

- Palanca -3409-

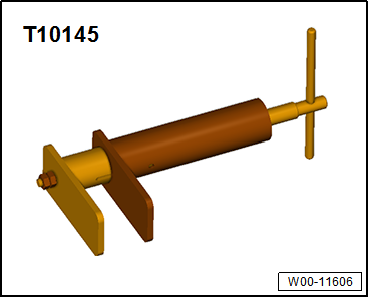

- Útil de retracción de émbolos -T10145-
Aviso
El proceso que se describe a continuación es común para las pinzas de freno FSIII, Lucas y FN3.
Desmontar:

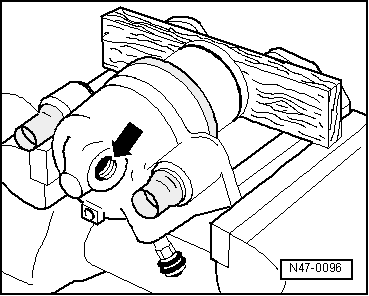

- Expulsar el émbolo de la carcasa de la pinza de freno aplicando aire comprimido -flecha-.
Aviso
Colocar una tabla de madera en la cavidad para que no se dañe el émbolo.

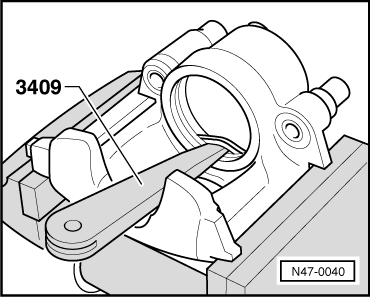

- Extraer el retén con la palanca -3409-.
Aviso
Al desmontar deberá evitarse que se dañe la superficie del cilindro.
Montar:
- Las superficies del émbolo y del anillo de junta se deben limpiar sólo con alcohol, secándolas a continuación.
- Antes de montar el émbolo y el anillo junta, aplicarles una capa fina de pasta de montaje.
- Colocar el anillo de junta en la carcasa de la pinza de freno.

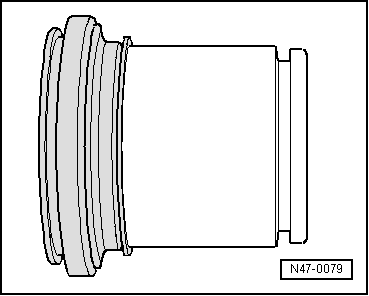

- Colocar la cubierta protectora con el labio de sellado exterior sobre el émbolo.

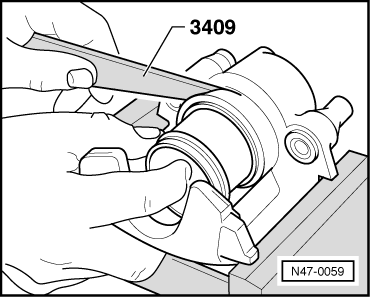

- Insertar el labio de sellado interior en la ranura del cilindro con la palanca -3409-.
Aviso
Durante esta operación hay que sostener el émbolo delante de la carcasa de la pinza de freno.

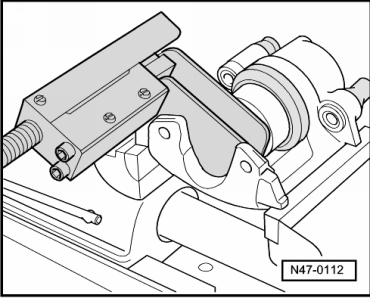

- Introducir el émbolo en la carcasa de la pinza de freno utilizando la pieza de presión -T10145-.
Aviso
Durante esta operación el labio de estanqueidad exterior cae dentro de la garganta del émbolo.
