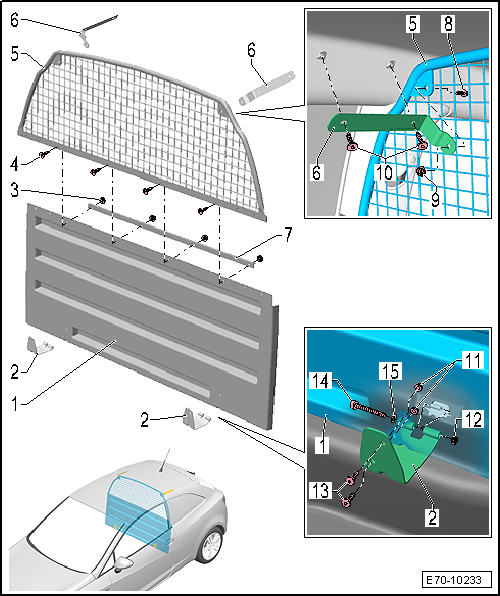

Seat Ibiza: Pared divisoria superior e inferior, modelo comercial: cuadro general de montaje
1 - Pared divisoria inferior
- Desmontar y montar
2 - Soporte inferior
- 2 unidades
3 - Tuerca de fijación
- 4 unidades
4 - Tornillos
- 4 unidades
- Par de apriete 8 Nm
- Para fijar la pared divisoria superior, inferior, y la brida de refuerzo
5 - Pared divisoria superior
- Desmontar y montar
6 - Soporte superior
- 2 unidades
7 - Brida de refuerzo
8 - Tornillo
- 2 unidades
- Para fijar la pared divisoria superior al soporte superior
9 - Tuerca
- 2 unidades
- Para fijar la pared divisoria superior al soporte superior
10 - Tornillo
- 4 unidades
- Par de apriete 8 Nm
- Para fijar el soporte superior a la carrocería
11 - Tuerca de fijación
- 4 unidades
12 - Tuerca de fijación
- 2 unidades
13 - Tornillos
- 4 unidades
- Par de apriete 8 Nm
- Para fijar la pared divisoria inferior al soporte inferior.
14 - Tornillo de sujección del soporte inferior
- 2 unidades
- Par de apriete 8 Nm
15 - Arandela
Pared divisoria superior, modelo comercial: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Pared divisoria superior, modelo comercial: desmontar
- Pared divisoria superior, modelo comercial: montar
Pared divisoria superior, modelo comercial: desmontar
- Para desmontar la pared divisoria superior es necesario haber desmontado los soportes de la bandeja.
- Para desmontar la pared divisoria superior es necesaria la ayuda de un segundo operario.
- Abrir el portón posterior.
- Retirar la bandeja portaobjetos y la bandeja plegable.
- Desplazar los asientos delanteros hasta su posición más avanzada y abatir los respaldos.

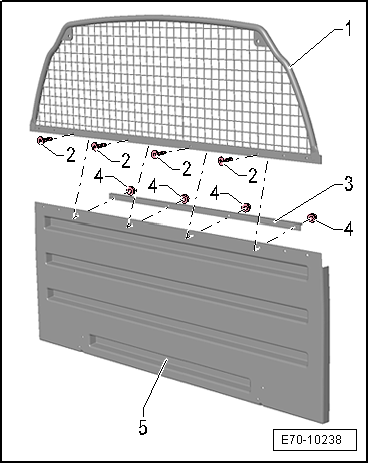

- Con la ayuda de un segundo operario situado en la zona de carga, sujetar las tuercas de fijación -4- de la pared divisoria superior -1- e inferior -5-.
- Aflojar y retirar los tornillos -2- que unen la pared divisoria superior -1- y la brida de refuerzo -3-.

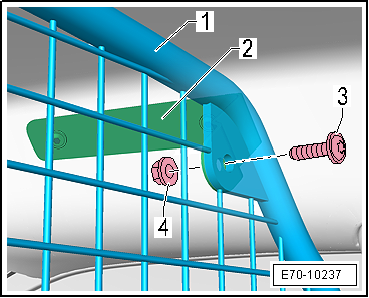

- Con la ayuda de un segundo operario situado en la zona de carga, sujetar la pared divisoria superior -1- y las tuercas de fijación -4-.
- Aflojar y retirar los tornillos -3- que fijan la pared divisoria superior -1- a los soportes superiores -2- en ambos lados.
- Extraer con cuidado la pared divisoria superior por una de las puertas del vehículo.
- Para desmontar la pared divisoria superior no es necesario desmontar los soportes superiores.
- En caso de ser necesario desmontar los soportes superiores de sujección a la carrocería.
Pared divisoria superior, modelo comercial: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
En caso de haber desmontado los soportes superiores, montarlos según.
Pared divisoria inferior, modelo comercial: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Pared divisoria inferior, modelo comercial: desmontar
- Pared divisoria inferior, modelo comercial: montar
Pared divisoria inferior, modelo comercial: desmontar
- Para desmontar la pared divisoria inferior es necesaria la ayuda de un segundo operario.
- Para desmontar la pared divisoria inferior es necesario haber desmontado la pared divisoria superior.
- Desplazar los asientos delanteros hasta su posición más avanzada y abatir los respaldos.

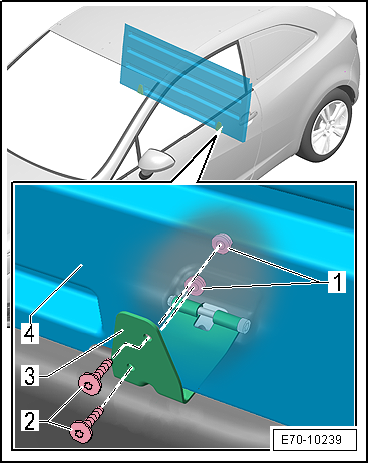

- Con la ayuda de un segundo operario situado en la zona de carga, sujetar las tuercas de fijación -1-.
- Aflojar y retirar los tornillos -2- que unen la pared divisoria inferior -4- a los soportes inferiores -3- en ambos lados.
- Extraer con cuidado la pared divisoria inferior -4- por una de las puertas del vehículo.
Aviso
Para desmontar la pared divisoria inferior -4- no es necesario desmontar los soportes inferiores -3-.
- En caso de ser necesario, desmontar los soportes inferiores.
Pared divisoria inferior, modelo comercial: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
En caso de haber desmontado los soportes inferiores, montarlos según.
