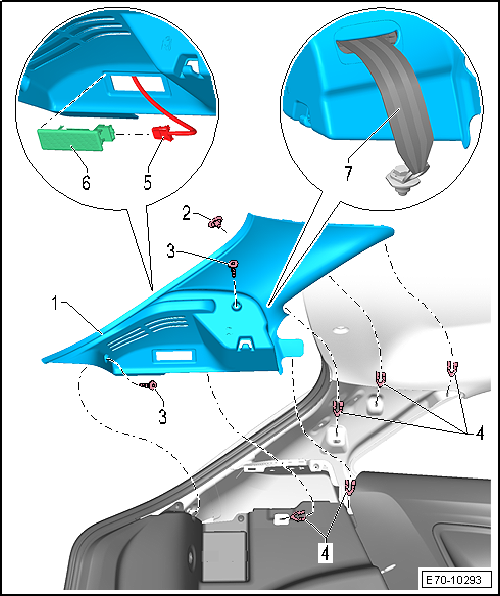

Seat Ibiza: Revestimiento superior montante C, modelo 3 puertas: cuadro general de montaje
1 - Revestimiento superior montante C
- Desmontar y montar
2 - Grapa
3 - Tornillo
- 1,5 Nm
- 2 unidades
4 - Clip
- 5 unidades
5 - Conector
6 - Luz del maletero
7 - Cinturón de seguridad lateral posterior
- Desmontar y montar
Revestimiento superior montante C, modelo 3 puertas: desmontar y montar

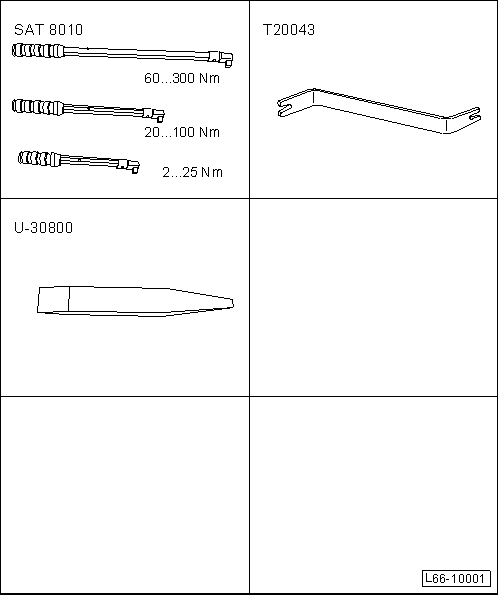

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U30800-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.
- Retirar la bandeja posterior.
- Abatir la banqueta del asiento posterior del lado izquierdo.
- Abatir el respaldo del asiento posterior del lado izquierdo.
- Aplicar la palanca -U 30800- en el rebaje del cristal de dispersión y sacar la luz del maletero -6- haciendo palanca cuidadosamente.
- Separar el conector -5-.
- Extraer el tornillo del herraje del cinturón de seguridad posterior lateral -7-.
- Extraer los tornillos -3-.
- Desprender el revestimiento -1- de las fijaciones de las grapas -2- y -4- con la ayuda de la palanca -T20043-.

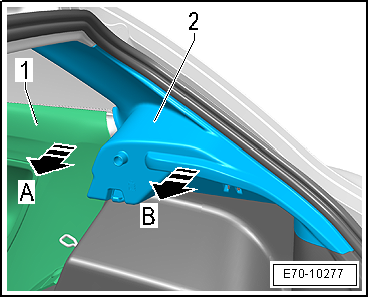

- Separar parcialmente el revestimiento lateral -1- en el sentido de la -flecha A- y retirar el revestimiento C -2- en el sentido de la -flecha B-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
- Después del montaje hay que comprobar que el guarnecido vaya encajado en el burlete de la junta de la puerta.

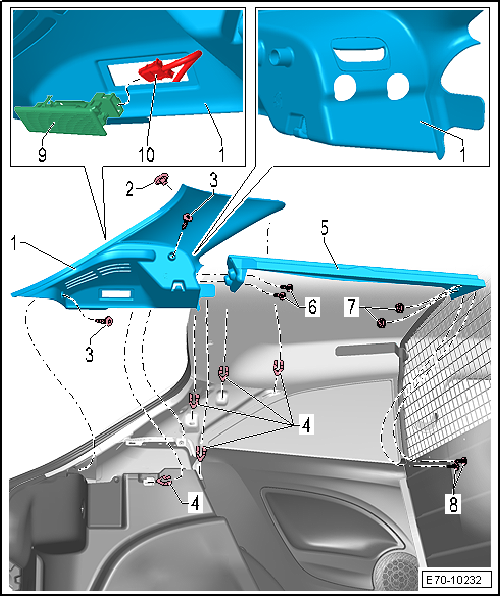

Revestimiento superior montante C y soporte de bandeja, modelo comercial: cuadro general de montaje
1 - Revestimiento superior montante C
- Desmontar y montar
2 - Grapa
- 1 unidad
3 - Tornillo
- 2 unidades
- 1,5 Nm
4 - Clip
- 5 unidades
5 - Soporte de bandeja
- Desmontar y montar
6 - Tornillo
- 1,5 Nm
- 2 unidades
7 - Tuerca
- 2 unidades
8 - Tornillo
- 8 Nm
- 2 unidades
9 - Luz del maletero
10 - Conector
Revestimiento superior montante C, modelo comercial: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
- Revestimiento superior montante C, modelo comercial: desmontar
- Revestimiento superior montante C, modelo comercial: montar
Revestimiento superior montante C, modelo comercial: desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior montante C del lado izquierdo. Las operaciones correspondientes al revestimiento superior montante C del lado del lado derecho son semejantes.
- Abrir el portón posterior.
- Retirar la bandeja portaobjetos y la bandeja plegable.
- Desmontar el soporte de bandeja.
- Aplicar la palanca -U 30800- en el rebaje del cristal de dispersión y sacar la luz del maletero -9- haciendo palanca cuidadosamente.
- Separar el conector -10-.
- Extraer los tornillos -3-.
- Desprender el revestimiento -1- de las fijaciones de las grapas -2- y -4- con la ayuda de la palanca -T20043- y retirar el revestimiento.
Revestimiento superior montante C, modelo comercial: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
En caso de sustituir el revestimiento superior montante C, antes se debe preparar la pieza nueva de acuerdo a las siguientes indicaciones.
- Desmontar las grapas de sujección del revestimiento superior montante C.
- Posicionar provisionalmente el revestimiento superior montante C en la carrocería del vehículo.
¡Atención!
Por motivos de seguridad es imprescindible utilizar guantes y gafas de seguridad.
- Desde la parte posterior -1- del soporte de chapa -3-, marcar con un elemento punzante la posición de los orificios -2- sobre la parte posterior del revestimiento. Retirar el revestimiento superior montante C.
- Utilizando como centro las marcas efectuadas, recortar en el revestimiento los huecos correspondientes a los salientes del soporte de la bandeja.
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de la grapa y los clips y, si fuera necesario, sustituirlos.
- Después del montaje hay que comprobar que el guarnecido vaya encajado en el burlete de la junta de la puerta.
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
