Seat Ibiza: Brazo oscilante: desmontar y montar
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

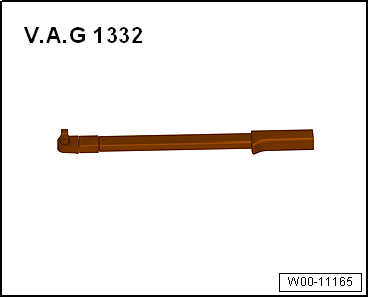

- Llave dinamométrica -V.A.G 1332-
Desmontar
Aviso

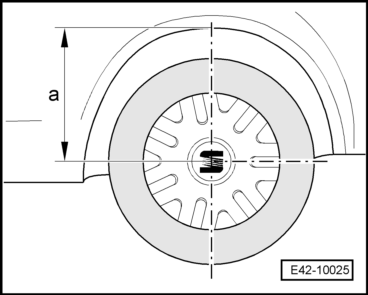

Antes de iniciar el desmontaje del brazo oscilante transversal. Se tendrá que verificar la altura libre sobre el suelo para su posterior, montaje cota -a-.
- Desmontar la rueda.
- Desmontar el elemento insonorizante inferior.

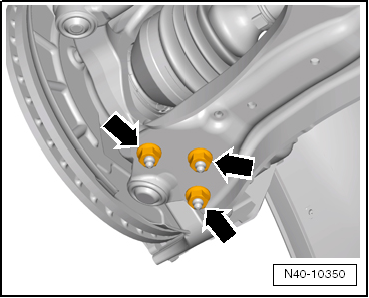

- Desenroscar las tuercas -flechas-.
Aviso
Durante los trabajos de desmontaje y montaje, tener en cuenta que el fuelle de goma de la articulación del eje no se dañe. Si fuera necesario, proteger el fuelle de goma de la articulación del eje para que no se dañe.
- Extraer el brazo oscilante transversal de la rótula.

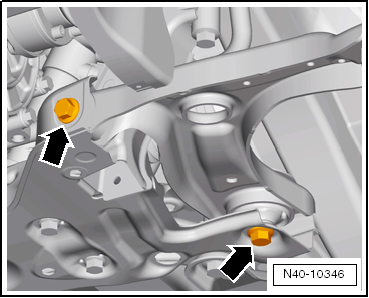

- Desenroscar los tornillos -flechas-.

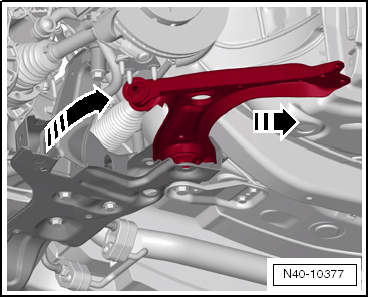

- Girar el brazo oscilante hacia atrás y extraerlo del puente soporte de la mecánica en la dirección de las -flechas-.
Montar

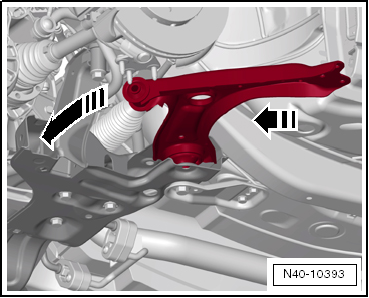

- Colocar el brazo oscilante en el puente soporte de la mecánica en la dirección de las -flechas- y girarlo hacia delante.

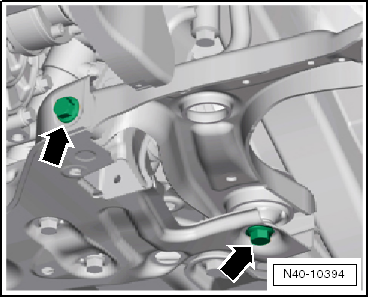

- Colocar y apretar los tornillos -flechas- al par de apriete correspondiente.

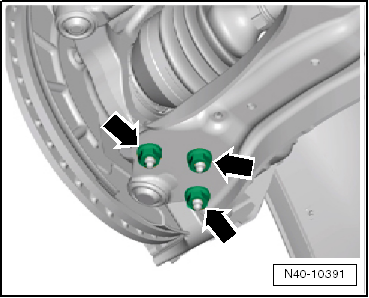

- Colocar la rótula en el brazo oscilante y apretar las tuercas -flechas- al par de apriete correspondiente.
- Elevar la suspensión hasta alcanzar la posición de peso en vacío.
Las demás operaciones de montaje se realizan siguiendo el orden inverso.
- Montar el elemento insonorizante inferior.
Aviso
Procurar que el guardapolvo esté colocado sin retorcer y que no esté dañado.
Cuando se sustituya el brazo oscilante habrá que alinear el vehículo.
