Seat Ibiza: Verificar los pistones y el diámetro de los cilindros
Pistones: comprobar

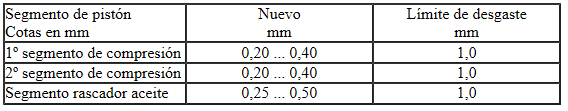

Medir el juego de contacto en el corte de los segmentos
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Calibre de galgas

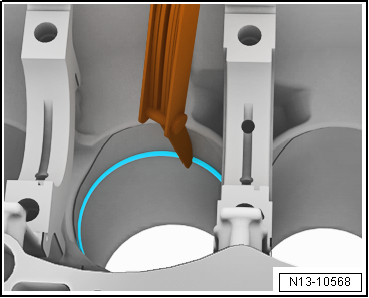

- Introducir el segmento en la abertura inferior del cilindro, perpendicularmente con respecto a la pared del cilindro, por arriba, hasta una distancia de aprox. 15 mm del borde del cilindro.
- Para la inserción hay que utilizar un pistón desprovisto de segmentos.

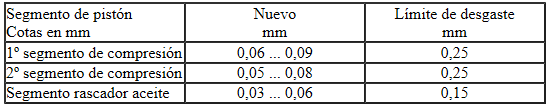

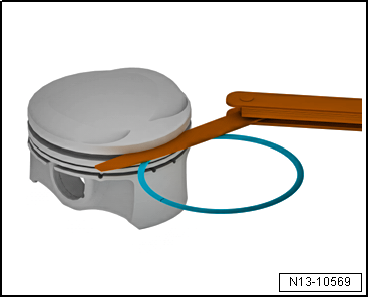

Verificar el juego axial de los segmentos
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Calibre de galgas
- Limpiar antes la ranura de alojamiento de los segmentos.
Pistones: comprobar

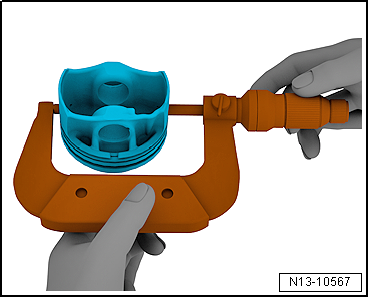

- Medir 75 ... 100 mm con un micrómetro de exteriores a unos 15 mm de distancia del borde inferior y con un decalaje de 90º con respecto al eje geométrico del bulón.
- Discrepancia máxima con respecto a la cota nominal: 0,04 mm.
Cota nominal.
Aviso
Si se observan fisuras en la falda del pistón hay que cambiar el pistón.
Posición de montaje de pistones y correspondencia pistones/cilindros

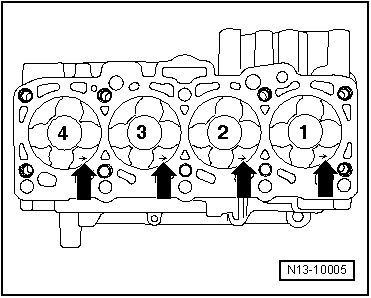

- La flecha de la cabeza del pistón señala hacia el lado de la polea -flechas-.
Posición de los semicojinetes en las bielas

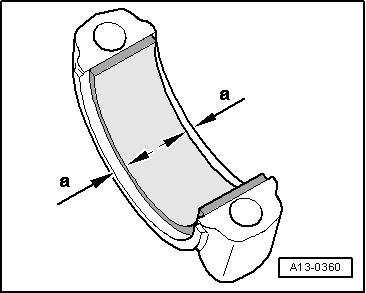

- Colocar de forma centrada los semicojinetes en la biela y el sombrerete de biela.
- Cota -a- = 2,5 mm.
Diámetro interior de los cilindros
Medir
- Con el calibre de precisión para interiores -VAS 6078-, medir en 3 puntos en cruz en sentido transversal -A- y en sentido longitudinal -B-.
- Divergencia máxima con respecto a la cota nominal: 0,10 mm.
Cota nominal.
Cotas de pistones y cilindros
Separar las bielas nuevas
En las bielas nuevas puede ocurrir que el punto de fractura definida no esté completamente partido. Si no se puede retirar el sombrerete de biela con la mano, proceder de la siguiente manera:

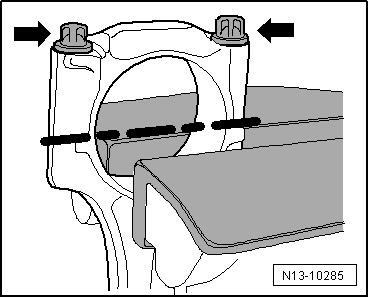

- Para evitar daños, sujetar la biela con un tornillo de banco provisto de mordazas protectoras, sin apretar mucho, tal y como muestra la figura.
- Sujetar la biela por debajo de la línea de trazos.

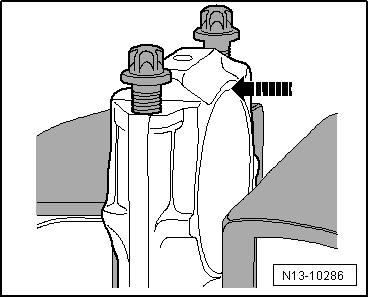

- Desenroscar los 2 tornillos -flechas- unas 5 vueltas.
- Golpear con cuidado el sombrerete -flecha- con un mazo de plástico hasta soltarlo.
Medir el juego radial de las bielas
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Plastigage
"Realizar la siguiente secuencia de operaciones"
Desmontar
- Desmontar los sombreretes de las bielas. Limpiar los sombreretes y los muñones.
- Colocar el Plastigage sobre el muñón o en los semicojinetes, de acuerdo con la anchura del cojinete.
- Colocar los sombreretes de las bielas y apretarlos a 30 Nm sin ángulo de reapriete goniométrico, sin girar el cigüeñal.
- Desmontar nuevamente los sombreretes de biela.
- Comparar la anchura del Plastigage con la escala de medición.
Juego radial:
- Límite de desgaste: 0,08 mm
- Sustituir los tornillos de las bielas.
