Seat Ibiza: Motor de arranque -B-

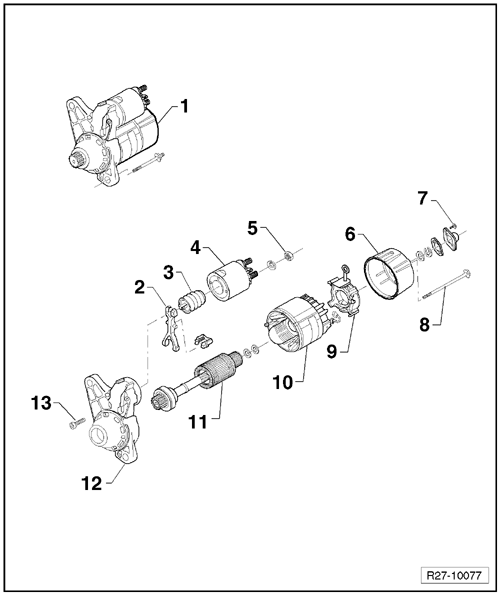

Motor de arranque -B- (Fabricante Valeo) - desmontar y montar
1 - Motor de arranque -B-
- Desmontar y montar
2 - Palanca
3 - Núcleo móvil
4 - Llave magnética
- Desmontar y montar
5 - Tuerca hexagonal
- 9,5 Nm
6 - Tapa del Motor de arranque -B-
7 - Tornillo
- 3,3 Nm
8 - Tornillo
- 6,4 Nm
9 - Portaescobillas
10 - Bobina (Carcasa polar)
11 - Conjunto piñón de engranaje e inducido
12 - Cojinete de accionamiento
13 - Tornillo
- Utilizado para fijación de la llave magnética
- 3,75 Nm
Llave magnética - desmontar e instalar
Desmontaje:
- Desconectar el encendido, todos los dispositivos eléctricos y retirar la llave de contacto.
- Desconectar la Batería -A-.
- Desmontar el Motor de arranque -B-.

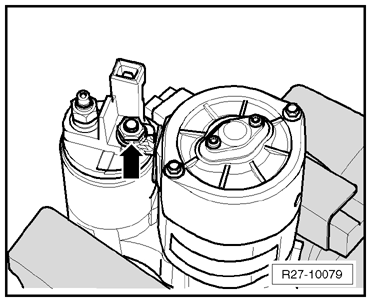

- Aflojar la tuerca de fijación -flecha- (9,5 Nm) y desencajar del cable de las escobillas.

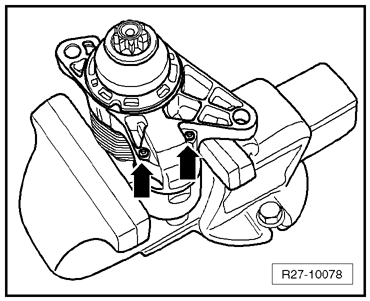

- Desenroscar los tornillos de fijación -flechas- (3,75 Nm) de la llave magnética.
Aviso
Utilizar una llave de buena calidad. Si la remoción es difícil, se debe utilizar un punzón de punta y golpear secamente algunas veces las cabezas de los tornillos.
- Desmontar la llave magnética.
Instalación:
La instalación se realiza siguiendo el orden inverso al desmontaje.
- Montar el resorte y la llave magnética y ajustar los tornillos de fijación de la llave magnética con (3,75 Nm).
- Conectar el cable de las escobillas, sujetándolo con la tuerca con par de apriete de (9,5 Nm).
- Instalar el Motor de arranque -B-.

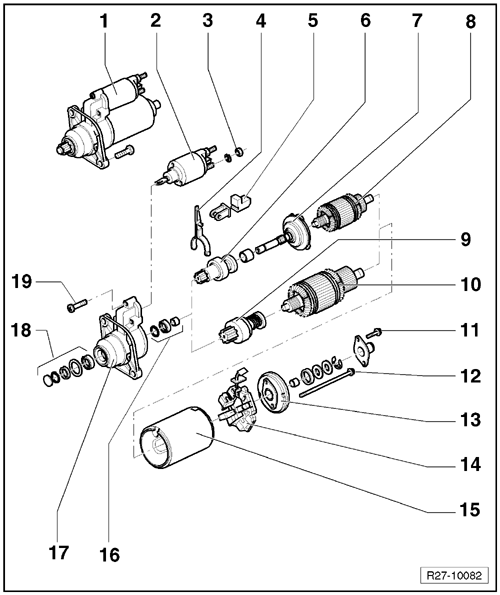

Motor de arranque -B- (Fabricante Bosch) - desarmar y armar
1 - Motor de arranque -B-
- Desmontar y montar
2 - Llave magnética
- Desmontar y montar
3 - Tuerca hexagonal
- 8 Nm
4 - Barra de mando
5 - Tope de goma
6 - Piñón del engranaje
7 - Planetario
8 - Inducido
9 - Piñón del engranaje
10 - Inducido
11 - Tornillo
- 2 Nm
12 - Tornillo
- 6 Nm
13 - Tapa del Motor de arranque -B-
14 - Portaescobillas
15 - Bobina (Carcasa polar)
16 - Anillo de bloqueo y cápsula
17 - Cojinete de accionamiento
18 - Juego de reparación (tapa metálica, buje del cojinete, anillo de seguridad)
19 - Tornillo
- Utilizado para fijación de la llave magnética
- 7 Nm
Llave magnética - desmontar e instalar
Desmontaje:
- Desconectar el encendido, todos los dispositivos eléctricos y retirar la llave de contacto.
- Desconectar la Batería -A-.
- Desmontar el Motor de arranque -B-.

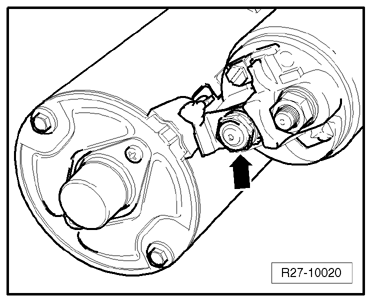

- Quitar la tuerca de fijación -flecha- (8 Nm) y desencajar el cable de las escobillas.

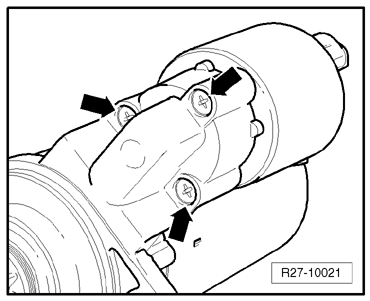

- Desenroscar los tornillos de fijación -flechas- (7 Nm) de la llave magnética.
Aviso
Utilizar un destornillador de cruz de buena calidad. Si la remoción es difícil, se debe utilizar un punzón de punta y golpear secamente algunas veces las cabezas de los tornillos.
- Desmontar la llave magnética.

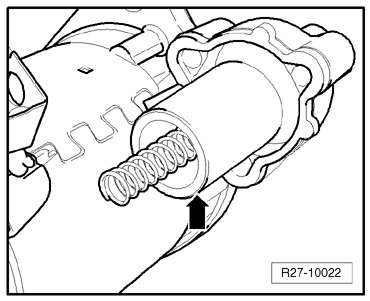

- Remover el muelle y el émbolo de accionamiento del vástago -flecha-.
Instalación:
- Montar el émbolo en la barra de mando.
- Montar el muelle y la llave magnética, fijando los tornillos con par de apriete de (7 Nm).
- Conectar el cable de las escobillas, fijando la tuerca con el par de apriete de (8 Nm).
- Instalar el Motor de arranque -B-.

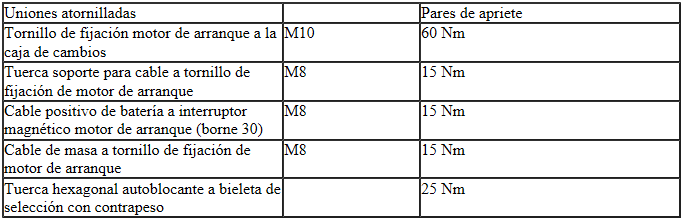

Pares de apriete: Motor de arranque
