Seat Ibiza: Instrucciones de montaje para el panel transversal
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

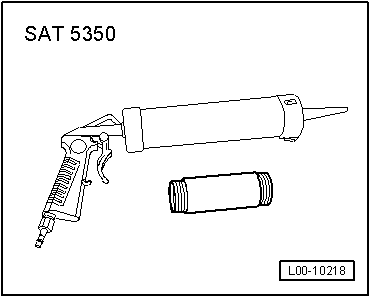

- Pistola sellado lunas -SAT 5350-
- Una vez realizados los trabajos preliminares hay que aplicar el pegamento.

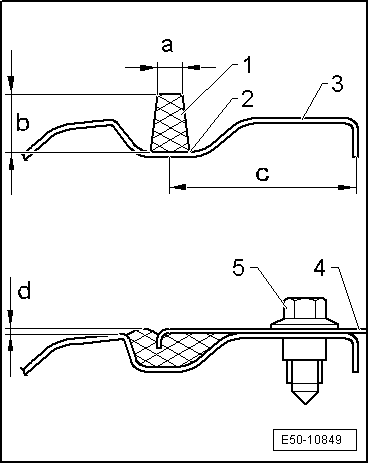

Medidas para aplicación del pegamento
1 - Cordón de pegamento
2 - Imprimación
3 - Panel transversal
4 - Brida de la carrocería
5 - Tornillo de fijación del panel transversal a la brida de la carrocería
- Medida -a- = 8 mm
- Medida -b- = 10 mm
- Medida -c- = Tener en cuenta las diferencias en las distancias hacia el borde del panel transversal
- Medida -d- = Exceso de adhesivo tras el montaje del panel transversal. Máximo 2 mm

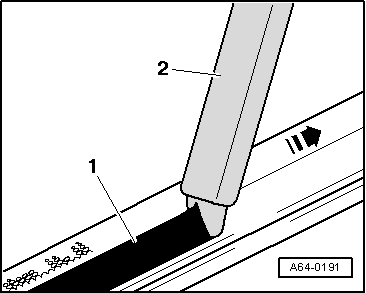

- Apoyar completamente la boquilla -2- sobre el panel transversal.
- Sentido de aplicación -flecha-.
Aviso
El diámetro del cordón -1- dependerá de la abertura de la punta del aplicador y de la velocidad de aplicación.

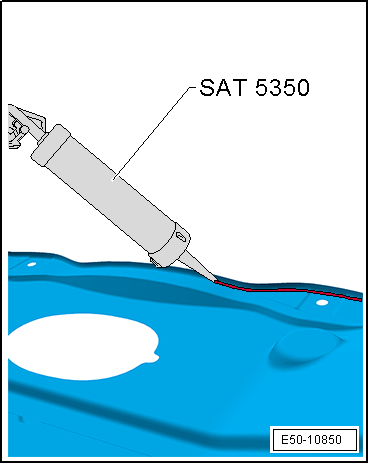

- Aplicar el pegamento con la pistola sellado lunas -SAT 5350- por el perímetro del panel transversal, sobre la capa de imprimación -1- o bien sobre el cordón de pegamento rebajado, en ángulo recto con respecto al panel transversal.
¡Atención!
El panel transversal se debe colocar antes de que transcurran 10 minutos, pues si se excede dicho tiempo repercute negativamente en la adherencia del pegamento.
No aplicar el cordón de pegamento demasiado grueso ni presionar demasiado el panel transversal contra la brida de la carrocería, pues al no llevar labio de hermetizado se verían los restos de pegamento por las franquicias.
- Colocar el panel transversal en el hueco de la carrocería, centrarlo y presionarlo.

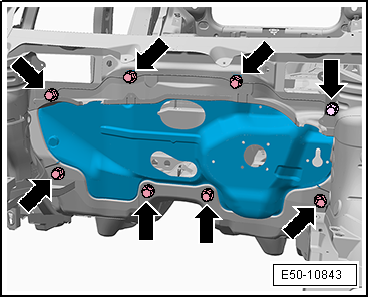

- Durante el tiempo de endurecimiento, fijar el panel transversal con los tornillos -flechas-. Par de apriete:.
- Transcurrido el tiempo de secado del pegamento, continuar las operaciones de montaje.
Tiempo de secado
Tiempos mínimos de endurecimiento
¡Atención!
El panel transversal es estanco después de haber concluido los tiempos mínimos de endurecimiento, por lo que el vehículo únicamente debe utilizarse a partir de este momento.
