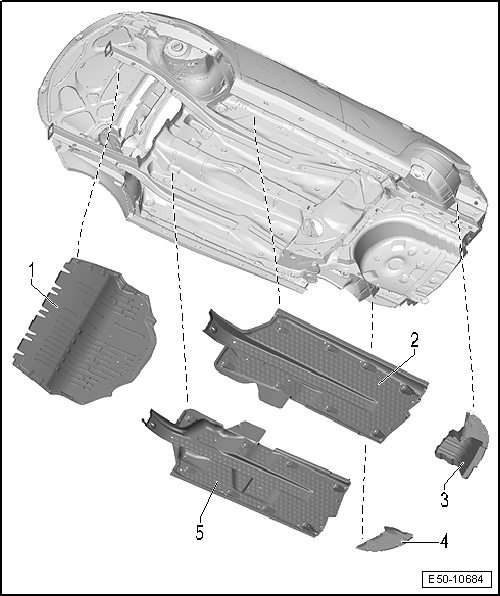

Protección de los bajos: cuadro general de montaje

Seat Ibiza. Protección de los bajos: cuadro general de montaje

1 - Insonorizante central

Insonorizante central (motores diesel): desmontar y montar
Insonorizante central (motores gasolina): desmontar y montar
Insonorizante central reforzado (gasolina y diesel): desmontar y montar

2 - Revestimiento de los bajos anterior derecho

Desmontar y montar

3 - Revestimiento de los bajos posterior derecho

Desmontar y montar

4 - Revestimiento de los bajos posterior izquierdo

Desmontar y montar

5 - Revestimiento de los bajos anterior izquierdo

Desmontar y montar

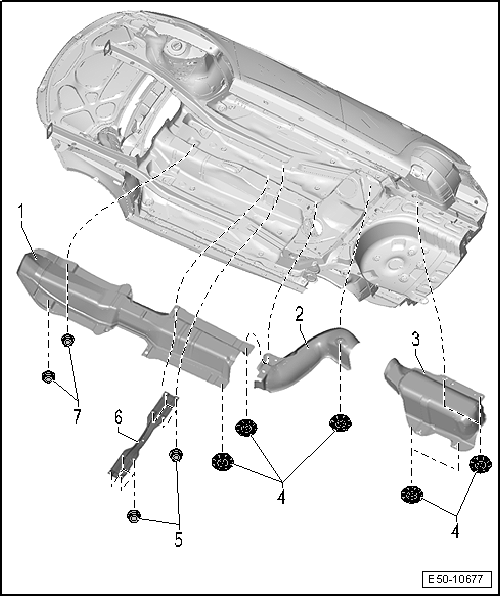

Chapas protección térmica: cuadro general de montaje

Seat Ibiza. Chapas protección térmica: cuadro general de montaje

1 - Chapa protección térmica para túnel central

Desmontar y montar

2 - Chapa protección térmica para deposito de combustible

Desmontar y montar

3 - Chapa protección térmica para silenciador posterior

Desmontar y montar

4 - Arandela retención

Abrir con un destornillador
9 unidades
Sustituir siempre

5 - Tuerca

8 unidades
Par de apriete: 20 +- 2 Nm

6 - Tirante refuerzo para túnel

Desmontar y montar

7 - Tuerca

2 unidades
Par de apriete: 23 +- 3Nm
