Seat Ibiza: Insonorizante central (motores diesel): cuadro general de montaje

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Carrocería / Carrocería trabajos de montage exterior / Carrocería parte delantera / Insonorizante central (motores diesel): cuadro general de montaje

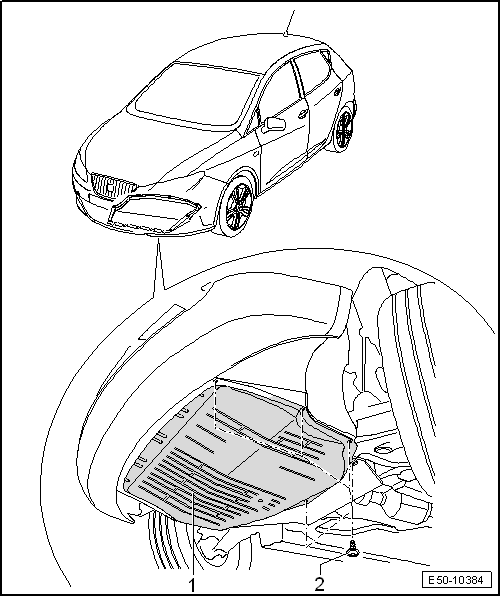

Seat Ibiza. Insonorizante central (motores diesel): cuadro general de montaje

1 - Insonorizante central

Para motores diesel
Fijada con tornillos y encajada por la parte anterior
Desmontar y montar

2 - Tornillo torx

Par de apriete: 2,5 Nm
9 unidades

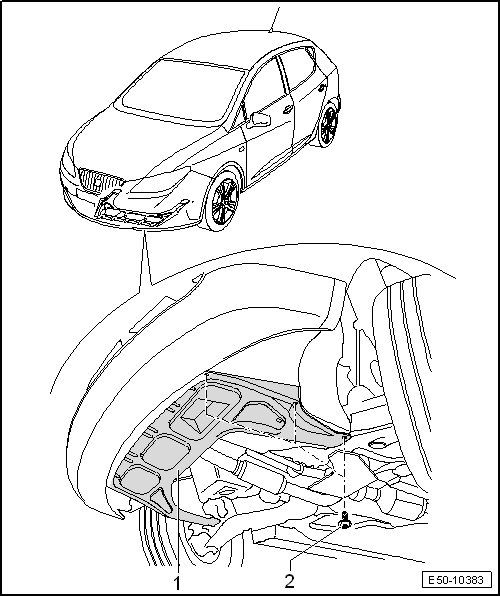

Insonorizante central (motores gasolina): cuadro general de montaje

Seat Ibiza. Insonorizante central (motores gasolina): cuadro general de montaje

1 - Insonorizante central

Para motores de gasolina
Fijada con tornillos y encajada por la parte anterior
Desmontar y montar

2 - Tornillo torx

Par de apriete: 2,5 Nm
6 unidades

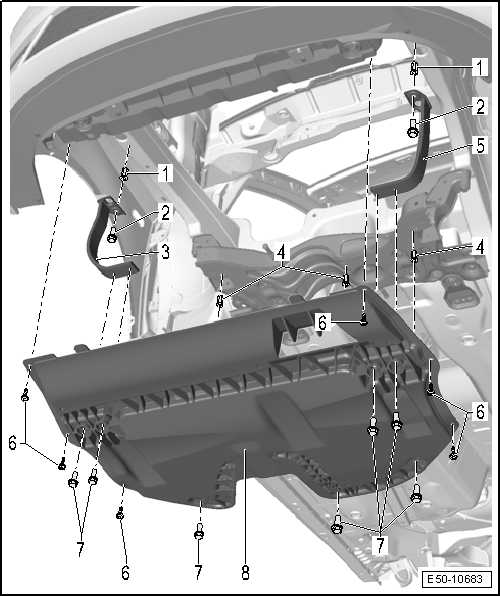

Insonorizante central reforzado (gasolina y diesel): cuadro general de montaje

Seat Ibiza. Insonorizante central reforzado (gasolina y diesel): cuadro general de montaje

1 - Tuerca remache

2 unidades

2 - Tornillo

2 unidades
Par de apriete: 35 Nm

3 - Soporte derecho

4 - Tuerca remache

3 unidades

5 - Soporte izquierdo

6 - Tornillo

6 unidades
Par de apriete: 2 Nm

7 - Tornillo

7 unidades
Par de apriete: 20 Nm

8 - Insonorizante central

Fijada con tornillos y encajada por la parte anterior
Desmontar y montar
