Seat Ibiza: Grupo óptico trasero

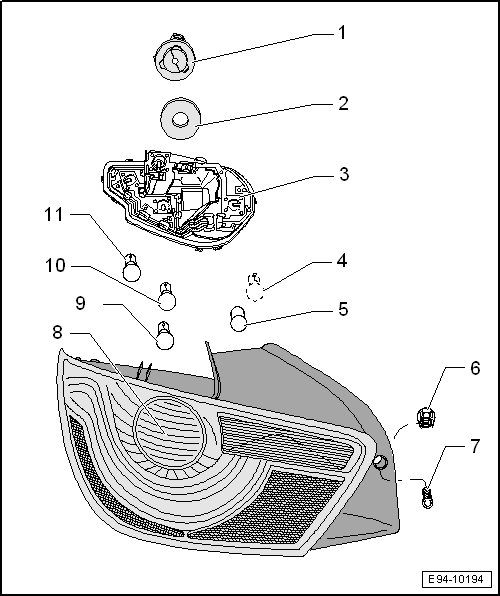

Piloto posterior 3 puertas: cuadro general de montaje
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico se deberá desembornar la cinta de masa de la batería .
1 - Pomo casquillo
- Par de apriete 4+- 0,2 Nm.
2 - Junta fijación
- Sustituir en caso de deterioro
3 - Portalámparas
- Desmontar y montar
4 - Lámpara para luz de marcha atrás, solo lado derecho
5 - Lámpara para luz de antiniebla, solo lado izquierdo
6 - Casquillo tope regulable
7 - Tornillo tope regulable
- Para ajustar franquicias
8 - Piloto posterior
- Desmontar y montar
9 - Lámpara para luz de posición
10 - Lámpara para luz indicador de dirección
11 - Lámpara para luz de freno y posición

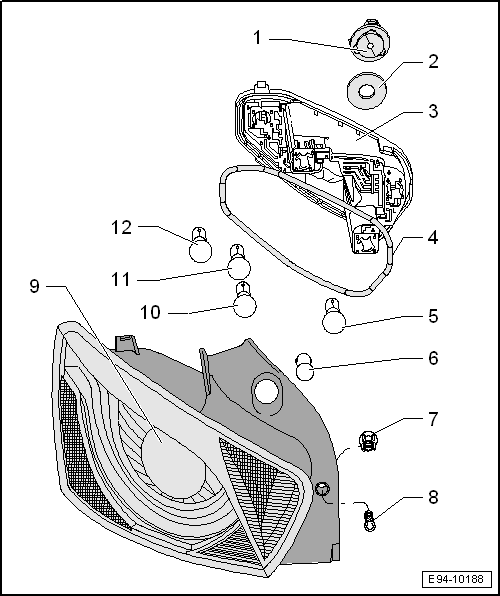

Piloto posterior 5 puertas: cuadro general de montaje
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico se deberá desembornar la cinta de masa de la batería.
1 - Pomo casquillo
- Par de apriete 4+- 0,2 Nm.
2 - Junta fijación
- Sustituir en caso de deterioro
3 - Portalámparas
- Desmontar y montar
4 - Junta portalámparas
- Sustituir en caso de deterioro
5 - Lámpara para luz de antiniebla
6 - Lámpara para luz de marcha atrás
7 - Casquillo tope regulable
8 - Tornillo tope regulable
- Para ajustar franquicias
9 - Piloto posterior
- Desmontar y montar
10 - Lámpara para luz indicador de dirección
11 - Lámpara para luz de posición
12 - Lámpara para luz de freno y posición

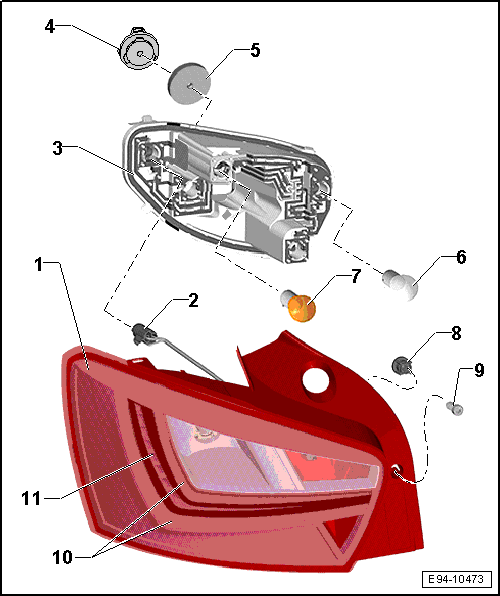

Piloto posterior 3 puertas de led´s, 02.2012 ►: Cuadro general de montaje
1 - Piloto posterior
- Desmontar y montar
2 - Conector led´s: stop y posición
- Los led´s están integrados en el grupo óptico trasero del piloto no es posible sustituir los led´s
3 - Portalámparas
- Desmontar y montar
4 - Pomo casquillo
- Par de apriete 4+- 0,2 Nm.
5 - Junta fijación
- Sustituir en caso de deterioro
6 - Lámpara para luz de antiniebla
7 - Lámpara para luz indicador de dirección
8 - Casquillo tope regulable
9 - Tornillo tope regulable
- Para ajustar franquicias
10 - Led´s para luz de posición
- 32 led´s
11 - Led´s para luz de freno
- 6 led´s

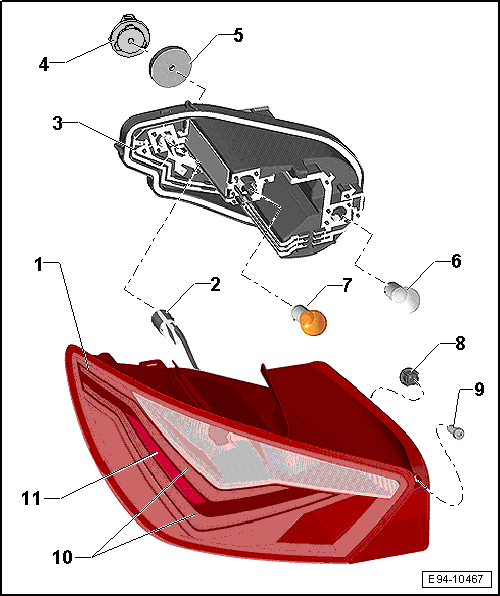

Piloto posterior 5 puertas de led´s, 02.2012 ►: Cuadro general de montaje
1 - Piloto posterior
- Desmontar y montar
2 - Conector led´s: stop y posición
- Los led´s están integrados en el grupo óptico trasero del piloto no es posible sustituir los led´s
3 - Portalámparas
- Desmontar y montar
4 - Pomo casquillo
- Par de apriete 4+- 0,2 Nm.
5 - Junta fijación
- Sustituir en caso de deterioro
6 - Lámpara para luz de antiniebla
7 - Lámpara para luz indicador de dirección
8 - Casquillo tope regulable
9 - Tornillo tope regulable
- Para ajustar franquicias
10 - Led´s para luz de posición
- 29 led´s
- No sustituible
11 - Led´s para luz de freno
- 9 led´s
- No sustituible

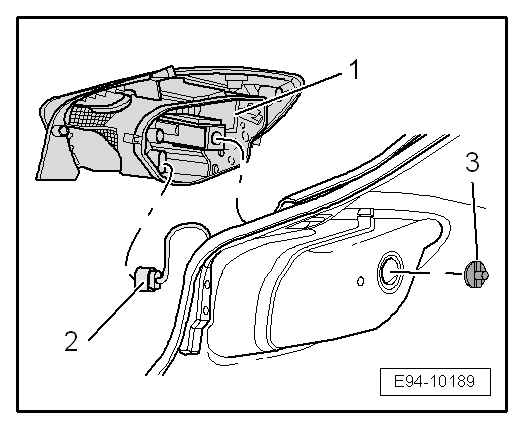

Piloto posterior 5p : desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Extraer el pomo casquillo -3-.
- Extraer de su alojamiento el piloto posterior -1-.
- Desacoplar el conector del piloto posterior -2-.
- Retirar el piloto posterior -1-.
Montar
- Acoplar el conector del piloto posterior -2-.
- Fijar el piloto posterior -2- en su alojamiento.
- Apretar el pomo casquillo -3- a 4+- 0,2 Nm.
- Ajustar el piloto posterior según franquicias.
Piloto posterior 3p: desmontar y montar
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Extraer el pomo casquillo -3-.
- Extraer de su alojamiento el piloto posterior -1-.
- Desacoplar el conector del piloto posterior -2-.
- Retirar el piloto posterior -1-.
Montar
- Acoplar el conector del piloto posterior -2-.
- Fijar el piloto posterior -2- en su alojamiento.
- Apretar el pomo casquillo -3- a 4+- 0,2 Nm.
- Ajustar el piloto posterior según franquicias.
Portalámparas para piloto posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- - Desmontar el piloto posterior, 5p.
- - Desmontar el piloto posterior, 3p.

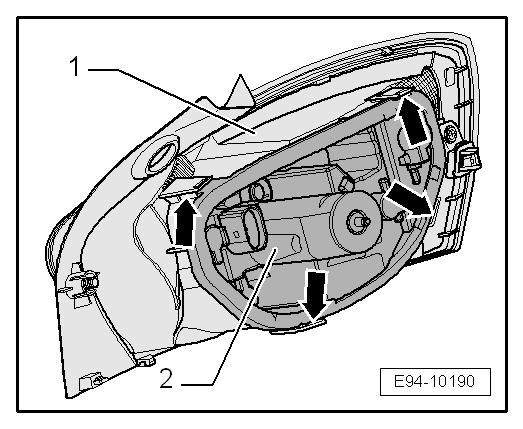

- Con la ayuda de la palanca -U 30800- desenclipsar las grapas -flechas- y separar el portalámparas -2- de la carcasa del piloto posterior -1-.
¡ATENCIÓN!
Pilotos de led´s;
- No tirar excesivamente del portalámparas, para no forzar el cableado del módulo de led´s.
- El conector del modulo de led´s, es semejante al casquillo de una lámpara.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
