Seat Ibiza: Dispositivo tensor para la correa poli-V: desmontar y montar

Herramientas especiales, equipos de verificación y medición, así como dispositivos auxiliares necesarios

Llave dinamométrica -V.A.G 1332-

Desmontar

- Desmontar la correa poli-V.

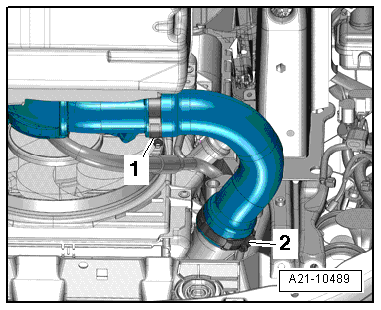

- Soltar las abrazaderas -1- y -2-, desmontar el tubo flexible de empalme "lado frío".

Altea - Altea XL - León - Altea XL Freetrack

- Desmontar el canalizador de aire con el ventilador del radiador -V7- y el ventilador derecho del radiador -V35-.

Ibiza - Toledo 2013

Seat Ibiza. A21-10489

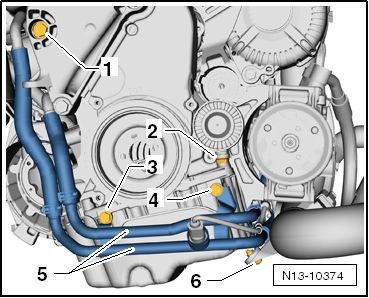

- Desenroscar los tornillos -3, 4, 6-.

- Empujar cuidadosamente hacia un lado las tuberías de líquido refrigerante -5-.

Continúa para todos los vehículos

Seat Ibiza. N13-10374

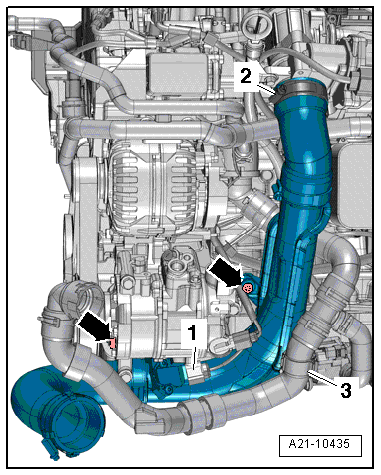

- Desenroscar los tornillos -flechas- que fijan el tubo de aire de sobrealimentación y desacoplar el conector -1- del sensor de presión de sobrealimentación -G31-.

Seat Ibiza. A21-10435

- Abrir la abrazadera -2-, dejar al descubierto el tubo flexible de líquido refrigerante -3- y retirar el tubo de aire de sobrealimentación.

- Desmontar el compresor climatizador sin soltar las tuberías de agente frigorífico por el lado del compresor.

- El circuito de agente frigorífico permanece cerrado.

- Con ayuda de un dispositivo auxiliar adecuado, colgar el compresor climatizador de la carrocería.

Seat Ibiza. A21-10435

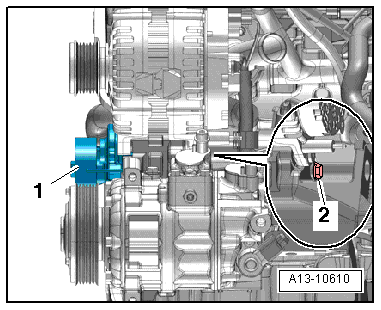

- Desenroscar el tornillo de fijación -2-,

Altea - Altea XL - León - Altea XL Freetrack

- Retirar el elemento tensor de la correa poli-V -1-.

Seat Ibiza. A13-10610

Ibiza - Toledo 2013

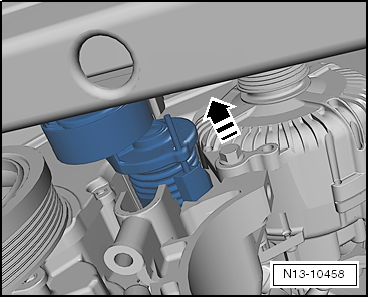

- Tirar del elemento tensor para que salga un poco.

Seat Ibiza. N13-10458

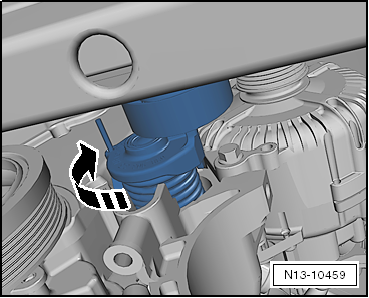

- Girar el elemento tensor 180º en el sentido de las agujas del reloj.

Seat Ibiza. N13-10459

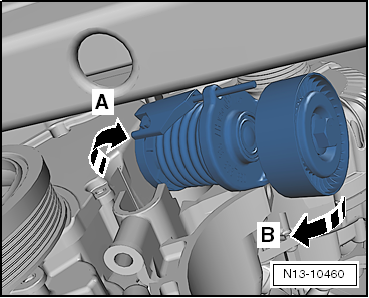

- Por debajo del alternador, sacar el elemento tensor de su alojamiento, tirando de él en sentido inclinado hacia abajo.

Seat Ibiza. N13-10460

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

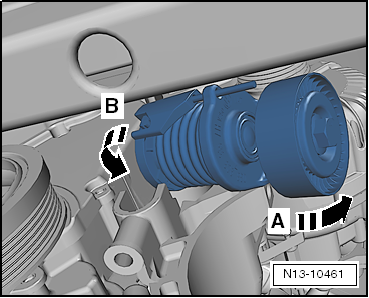

- Introducir el elemento tensor en su alojamiento, por debajo del alternador.

Seat Ibiza. N13-10461

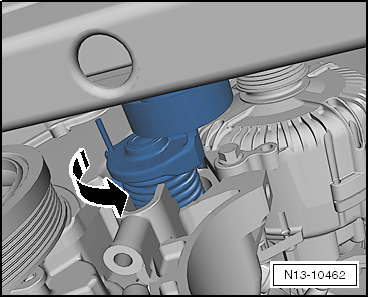

- Girar el elemento tensor 180º en el sentido contrario al de las agujas del reloj.

Seat Ibiza. N13-10462

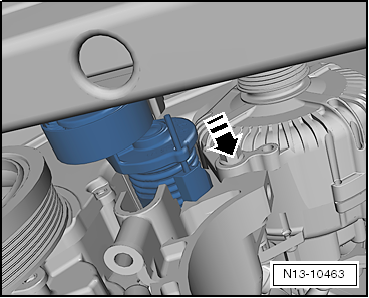

- Colocar el elemento tensor en su alojamiento.

Seat Ibiza. N13-10463

Disponer de nuevo las tuberías de líquido refrigerante -5- en la posición de montaje, apretar -3, 4, 6-. 8 Nm.

Continúa para todos los vehículos

- Montar la correa poli-V.

Seat Ibiza. N13-10374

Antivibrador: desmontar y montar

Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar

- Desmontar la correa poli-V.

- Retirar la caperuza del antivibrador.

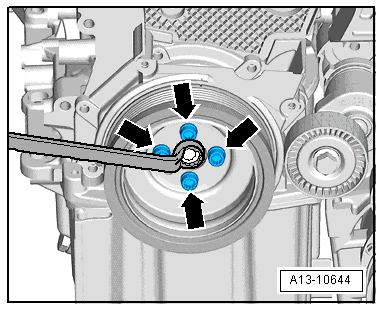

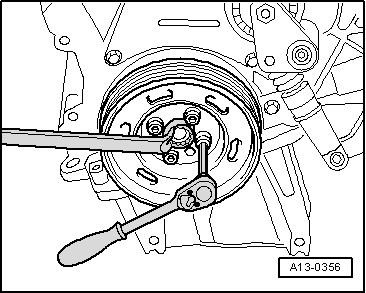

- Aflojar los tornillos -flechas- del antivibrador, retener con la llave anular por el tornillo de la rueda para la correa dentada del cigüeñal.

Seat Ibiza. A13-10644

- Desenroscar los tornillos y retirar el antivibrador.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Utilizar tornillos nuevos.

Seat Ibiza. A13-0356

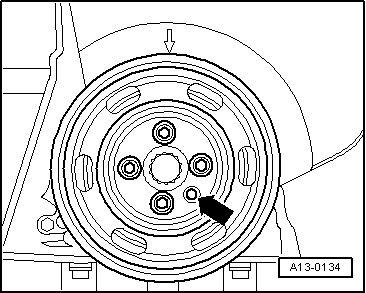

- Montar el antivibrador únicamente con tornillos originales.

Seat Ibiza. A13-0134
