Seat Ibiza: Soporte para grupos secundarios: desmontar y montar
Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -VAG 1331-

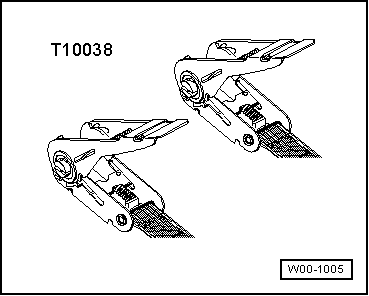

- Útil de sujeción -T10038-
Desmontar
- Desmontar la bomba de alta presión.
- Desmontar el alternador.
Vehículos con aire acondicionado
¡ATENCIÓN!
No debe abrirse el circuito del agente frigorífico del aire acondicionado/climatizador.
Aviso
Para evitar daños en el condensador y las tuberías/manguitos de agente frigorífico se debe tener cuidado de no doblar, torcer o estirar excesivamente las tuberías/manguitos.

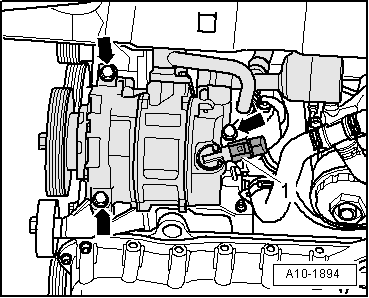

- Desacoplar el conector -1- del acoplamiento magnético del compresor.
- Desenroscar los tornillos -flechas- del compresor.
- Separar del soporte los tubos de agente frigorífico en el larguero derecho.

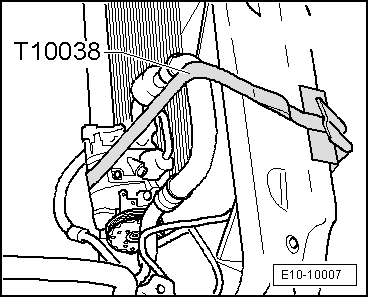

- Sujetar el compresor a la chapa portacierre con el útil de sujeción -T10038-.
Continúa para todos los vehículos

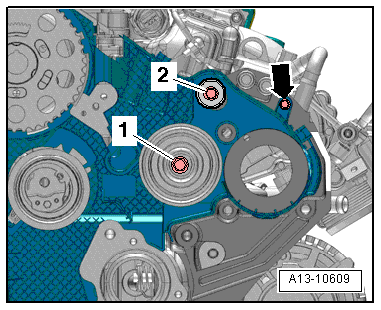

- Desmontar los rodillos de reenvío -1- y -2- y desenroscar el tornillo del protector de la correa dentada -flecha-.
Altea - Altea XL - León - Altea XL Freetrack

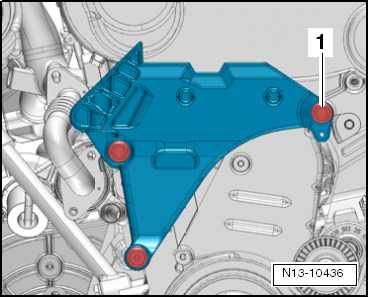

- Soltar el tornillo de fijación del soporte de motor -1-.
Continúa para todos los vehículos

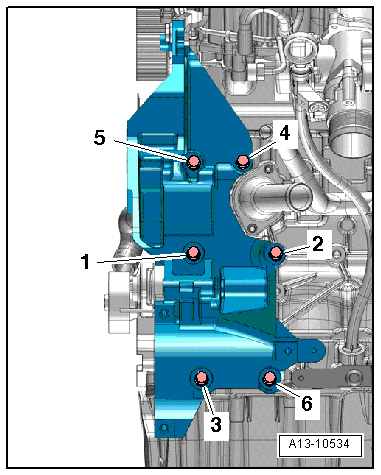

- Desenroscar los tornillos -1 a 6- y extraer el soporte para grupos auxiliares.
Montar
Par de apriete: Soporte de órganos mecánicos auxiliares.
Par de apriete: Mecanismo de la correa dentada.
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- Observar que estén puestos los manguitos de ajuste en el soporte de órganos mecánicos auxiliares; sustituir los que falten.
- Sustituir todos los tornillos que se someten a ángulo de reapriete goniométrico.
- Prefijar el tornillo de los soportes del motor antes de apretar los tornillos que fijan el soporte de los órganos mecánicos auxiliares.
Par de apriete: Soporte para grupos auxiliares.
Aviso
Sustituir los tornillos de fijación del soporte para grupos secundarios.
- Apretar los tornillos como sigue:
- Tornillos -1- y -2- M10x52.
- Tornillos -3- y -6- M10x30.
- Tornillos -4- y -5- M10x60.

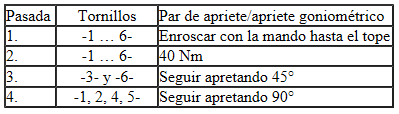

- Apretar los tornillos en 4 etapas siguiendo el orden indicado:
- Montar la bomba de alta presión, tensar la correa dentada, ajustar los tiempos de distribución.
Altea - Altea XL - León - Altea XL Freetrack
- Sustituir y apretar el tornillo del soporte de motor -1-.
Continúa para todos los vehículos
- Retirar el compresor climatizador de la chapa portacierre; a continuación, presentarlo junto al soporte de órganos mecánicos auxiliares y apretarlo.
- Montar el alternador.
- Bomba de alta presión/sistema de combustible: cargar/purgar el aire.
