Seat Ibiza: Anagramas adhesivos del portón posterior, modelo ST: sustituir

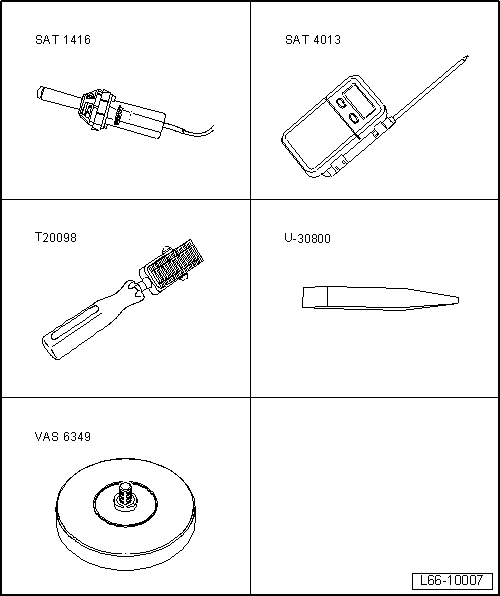

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Electrosoplante -SAT 1416-
- Termómetro digital -SAT 4013-
- Útil de presión -T20098-
- Palanca -U 30800-
- Útil quitar cintas adhesivas -VAS 6349-
Anagrama "E ECOMOTIVE"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehÃculo.
- Si el anagrama se monta por vez primera en vehÃculos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropÃlico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocerÃa a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "E ECOMOTIVE".
- Presentar el anagrama adhesivo "E ECOMOTIVE", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del anagrama adhesivo "E ECOMOTIVE".
Anagrama "ECOMOTIVE"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehÃculo.
- Si el anagrama se monta por vez primera en vehÃculos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropÃlico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocerÃa a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "ECOMOTIVE".

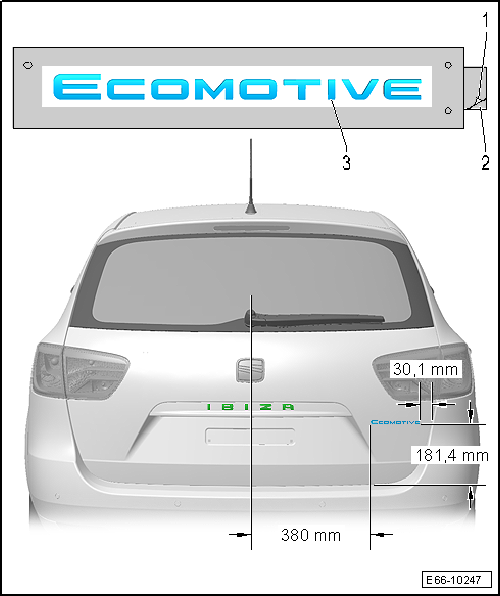

- Presentar el anagrama adhesivo "ECOMOTIVE", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del anagrama adhesivo "ECOMOTIVE".
Anagrama "FR"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehÃculo.
- Si el anagrama se monta por vez primera en vehÃculos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropÃlico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocerÃa a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -5- del adhesivo del nuevo anagrama "FR".

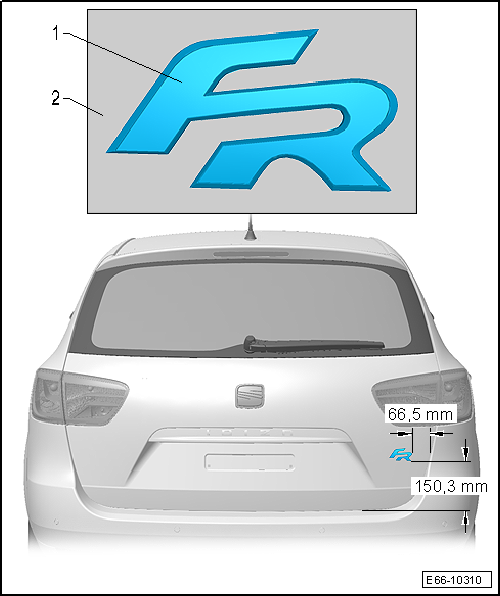

- Presentar el nuevo anagrama adhesivo "FR"-4- a las cotas indicadas en la ilustración.
- Colocar el anagrama adhesivo "FR"-4- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
Anagrama "TSI"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehÃculo.
- Si el anagrama se monta por vez primera en vehÃculos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropÃlico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocerÃa a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "TSI".

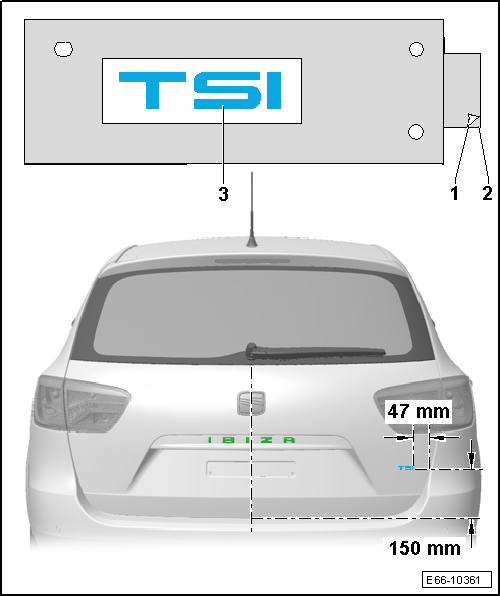

- Presentar el nuevo anagrama adhesivo "TSI", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "TSI".
Anagrama "TDI"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehÃculo.
- Si el anagrama se monta por vez primera en vehÃculos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropÃlico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocerÃa a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "TDI".

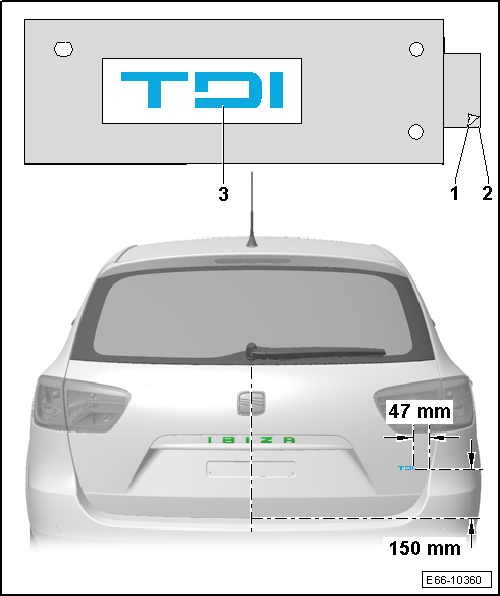

- Presentar el nuevo anagrama adhesivo "TDI", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "TDI".
