Seat Ibiza: Anagramas adhesivos de la luneta del portón posterior: sustituir

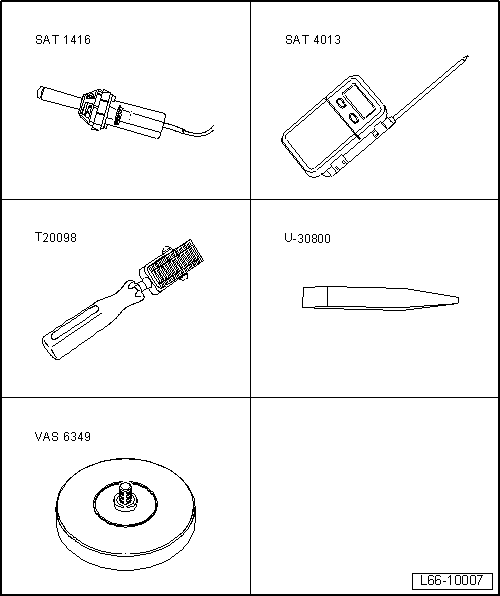

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Electrosoplante -SAT 1416-
- Termómetro digital -SAT 4013-
- Útil de presión -T20098-
- Palanca -U 30800-
- Útil quitar cintas adhesivas -VAS 6349-
Anagrama "30 aniversario"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

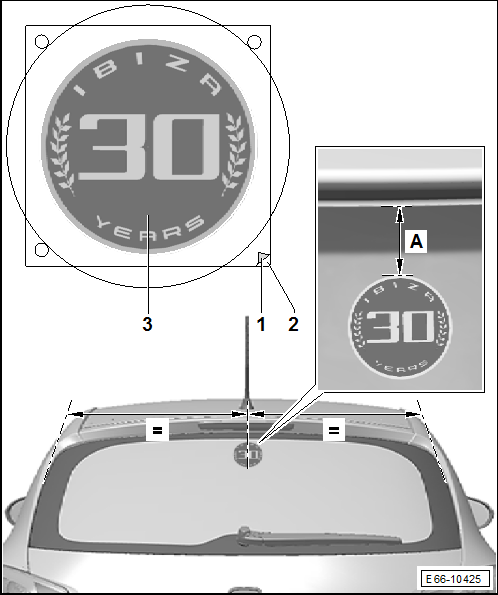

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "30 aniversario".
- Presentar el anagrama adhesivo "30 aniversario", a la distancia tal y como se muestra en la ilustración.
Ibiza 3 puertas
- A = 35,5 mm
Ibiza 5 puertas
- A = 40 mm
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del anagrama adhesivo "30 aniversario".
Moldura portón, modelo Ibiza ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Abrir el portón posterior.
- Retirar las fijaciones de la bandeja posterior al portón.
- Desmontar el revestimiento de portón posterior.

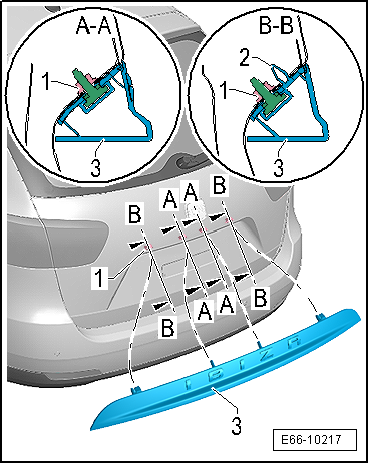

- Extraer las cuatro tuercas -1- del interior del armazón del portón posterior.
- Liberar las dos grapas -2- y extraer la moldura portón -3-.
- Desacoplar los conectores de las luces de la placa de matricula y retirar la moldura portón -3-.
Montar
- Acoplar los conectores de las luces de la placa de matricula.
- Engrapar la moldura portón -3- en la fijación en el portón posterior.
- Apretar las tuercas -1- al par de 5+- 0,5 Nm.
- Montar el revestimiento de portón posterior.
Anagrama de estriberas

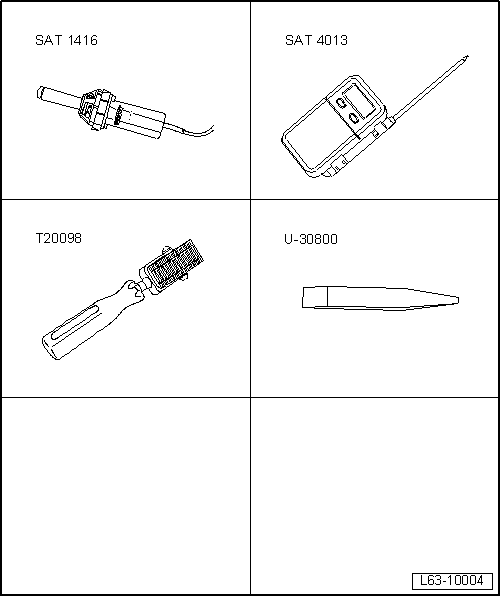

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Electrosoplante -SAT 1416-
- Termómetro digital -SAT 4013-
- Útil de presión -T20098-
- Palanca -U 30800-
Desmontar
- Retirar la junta de la puerta anterior por la parte inferior.
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector del adhesivo del nuevo anagrama.

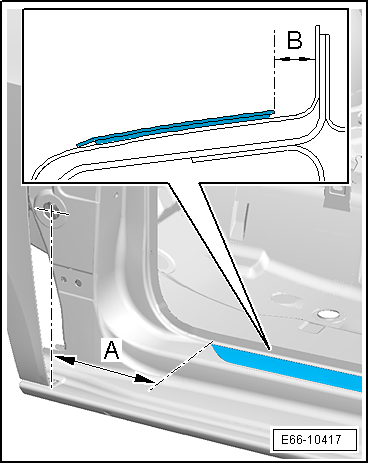

- Presentar el nuevo anagrama adhesivo según las cotas indicadas en la siguiente tabla.
- Colocar el anagrama adhesivo y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.
