Seat Ibiza: Árbol secundario 3: ensamblar
Cuadro general: desarmar la caja de cambios.
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 1: desarmar y armar, cuadro general.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.
En esta secuencia se mostrará cómo se ensambla el árbol secundario 3. Durante los siguientes trabajos que se realizan en la prensa hay que evitar dañar el cojinete del árbol.

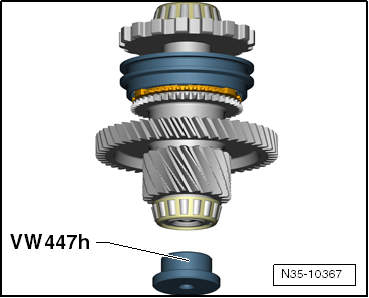

Si no se va a sustituir el cojinete, será preciso protegerlo.
- Si el cojinete está encajado se deberá utilizar también el disco de apriete -VW 447 H- en cada operación de prensado que se realice.
- Desencajar el cojinete:
- Encajar el cojinete:

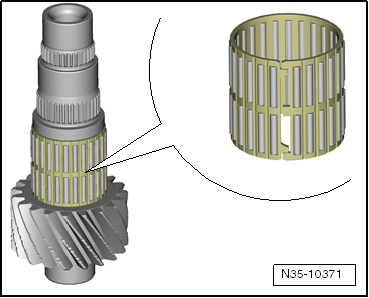

- Colocar encima el cojinete de agujas.
- Humedecer el cojinete con un poco de aceite.

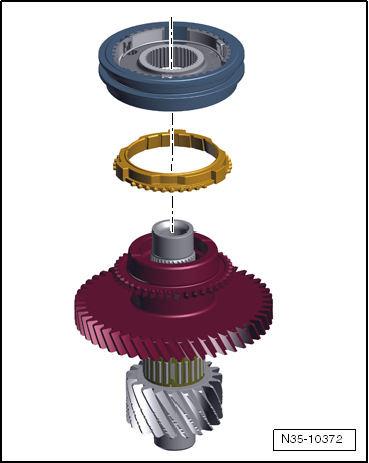

- Colocar encima el piñón móvil de la marcha atrás, el anillo sincronizador y el desplazable.
- Humedecer la superficie de fricción con aceite.
El cuerpo del sincronizador sólo se puede poner encima. Se encajará durante la siguiente operación.
- Encajar el conjunto de cuerpo del sincronizador y desplazable.
Aviso

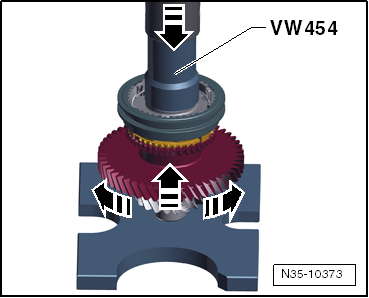

- Al presionar hay que tener en cuenta 2 cosas:
- Levantar el piñón girándolo al mismo tiempo. Así el anillo sincronizador encontrará su posición de montaje antes de que el cuerpo del sincronizador lo aprisione.
- Una vez que el anillo ha encontrado su posición sólo se deberá encajar hasta que se note que se necesita bastante fuerza. Entonces habrá que dejar de presionar inmediatamente.
- Después de presionar, el piñón deberá girar "libremente" con el árbol en posición horizontal.

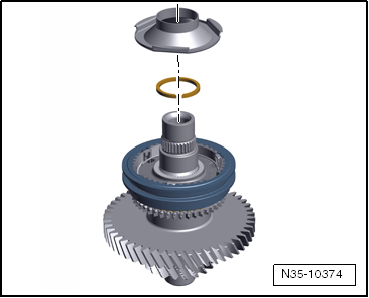

- Colocar el anillo de seguridad.
- Colocar el -anillo tope-.
- Colocar encima la rueda del bloqueo de aparcamiento y el cojinete.

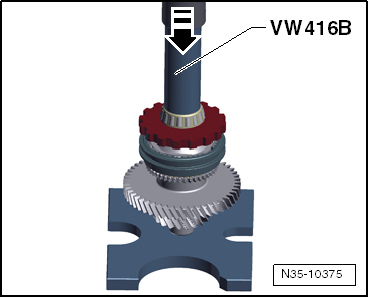

- Encajar ambos conjuntamente.
Desplazable y cuerpo del sincronizador del árbol secundario 3: desarmar y ensamblar
Cuadro general: desarmar la caja de cambios.
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 1: desarmar y armar, cuadro general.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.
Aviso
Antes de desarmar hay que marcar la posición de montaje y el sentido de cada pieza con respecto a las demás.

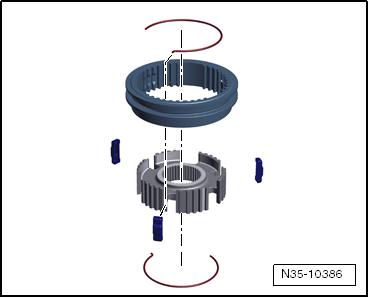

Desarmar y ensamblar el desplazable y el cuerpo del sincronizador del árbol secundario 3
