Seat Ibiza: Anagramas adhesivos laterales: sustituir

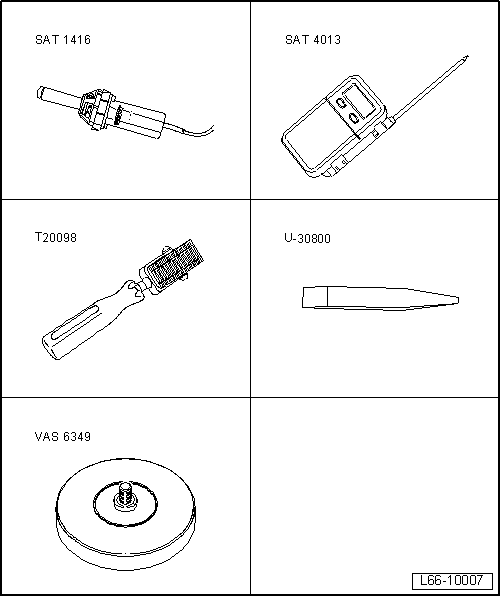

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Electrosoplante -SAT 1416-
- Termómetro digital -SAT 4013-
- Útil de presión -T20098-
- Palanca -U 30800-
- Útil quitar cintas adhesivas -VAS 6349-
Anagrama adhesivo lateral Copa: sustituir
Desmontar
Aviso
Los adhesivos no pueden ser desmontados sin su destrucción.
- Antes de desmontar los adhesivos se deben calentar con una pistola de aire caliente -V.A.G 1416-.
- Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil -VAS 6349-.
Montar
- Limpiar con alcohol isopropílico o heptanol la zona donde se debe colocar los nuevos adhesivos.
- Obsérvese que las superficies de contacto para pegar estén exentas de polvo y grasa.
- Hay que pegar los adhesivos inmediatamente después de limpiar.
Continua solo para Ibiza 3 puertas

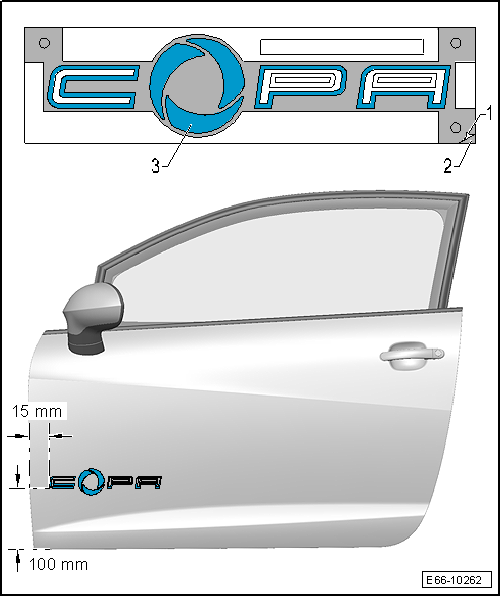

- Extraer el papel protector -2- del adhesivo "COPA".
- Colocar el adhesivo "COPA" a la distancia de 15 mm y 100 mm, tal y como se muestra en la ilustración.
- Extraer el papel protector -1- del adhesivo "COPA".
Continua solo para Ibiza 5 puertas

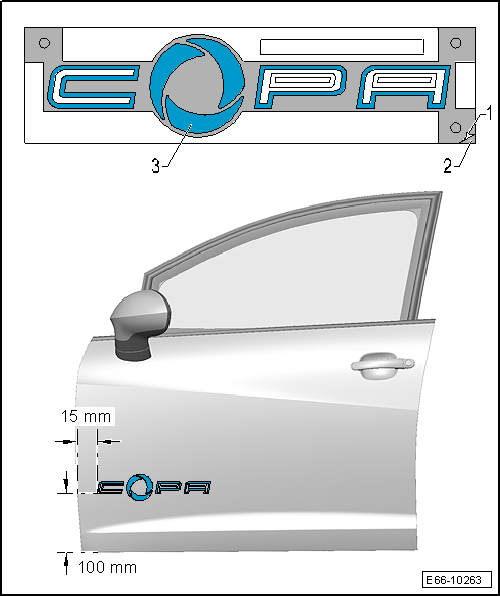

- Extraer el papel protector -2- del adhesivo "COPA".
- Colocar el adhesivo "COPA" a la distancia de 15 mm y 100 mm, tal y como se muestra en la ilustración.
- Extraer el papel protector -1- del adhesivo "COPA".
Anagrama adhesivo lateral ITECH, IBIZA 3P: sustituir
Desmontar
- Antes de desmontar el anagrama adhesivo del cristal lateral se debe calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25ºC.
- Con la ayuda de la palanca -U 30800-, desprender el anagrama adhesivo del cristal lateral.
- Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del cristal lateral donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto del cristal lateral a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

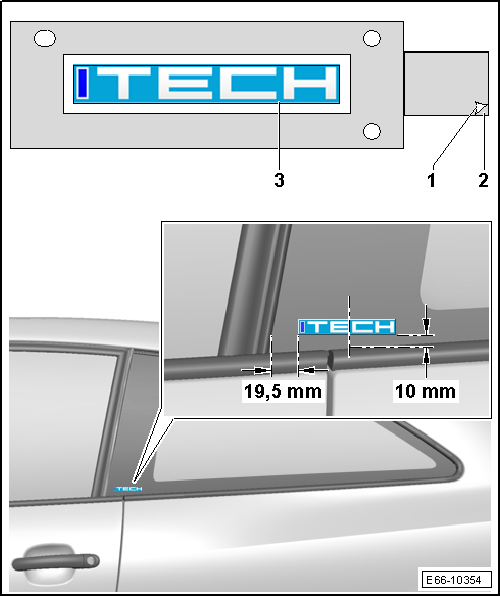

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "ITECH".
- Presentar el nuevo anagrama adhesivo "ITECH", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "ITECH".
Anagrama adhesivo lateral ITECH, IBIZA 5P y ST: sustituir
Desmontar
- Antes de desmontar el anagrama adhesivo del montate B se debe calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25ºC.
- Con la ayuda de la palanca -U 30800-, desprender el anagrama adhesivo del montante B.
- Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del montante B donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto del montante B a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

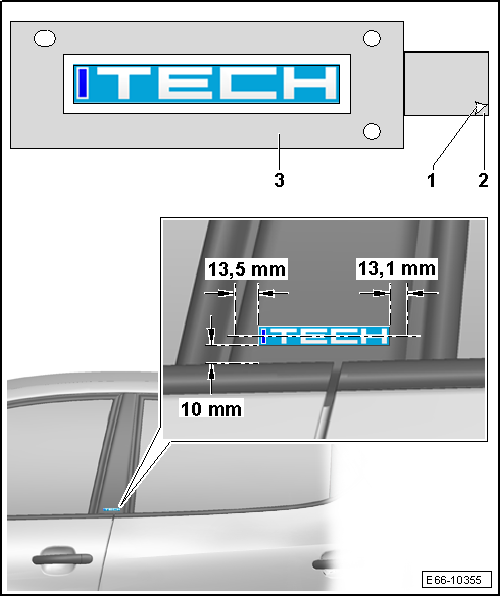

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "ITECH".
- Presentar el nuevo anagrama adhesivo "ITECH", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "ITECH".
Anagrama adhesivo lateral 4KIDS, IBIZA ST: sustituir
Desmontar
- Antes de desmontar el anagrama adhesivo del montante B se debe calentar con el electrosoplante -SAT 1416- hasta aproximadamente 25ºC.
- Con la ayuda de la palanca -U 30800-, desprender el anagrama adhesivo del montante B.
- Eliminar los posibles restos de pegamento de la cinta adhesiva con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del montante B donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto del montante B a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.

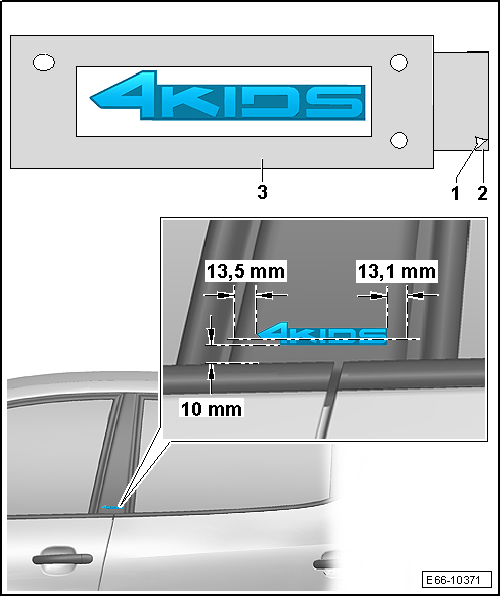

- Extraer el papel protector -2- del adhesivo del nuevo anagrama "4KIDS".
- Presentar el nuevo anagrama adhesivo "4KIDS", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "4KIDS".
