Seat Ibiza: Unidades inyectoras (inyectores): cuadro de montaje
¡ATENCIÓN!
Al montar un motor aligerado nuevo, es obligatorio después del montaje de los tubos de alta presión, apretar al par especificado las mordazas de sujeción de las unidades inyectoras. Las mordazas de sujeción se entregan con apriete "manual" para poder ajustar la posición de las unidades inyectoras a la hora del montaje de los tubos de alta presión. El incumplimiento de este requisito puede acarrear daños en el motor.

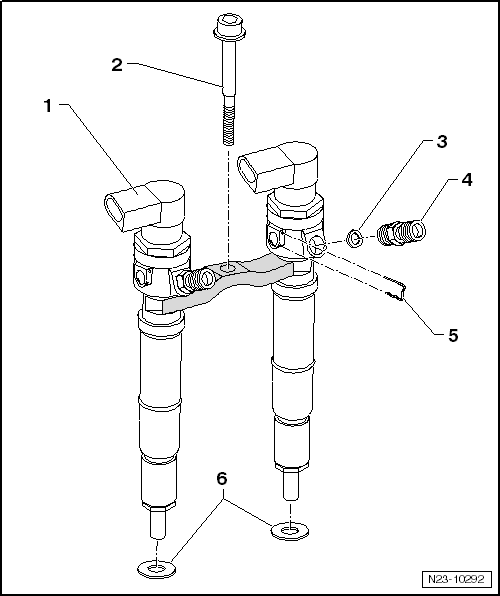

1 - Unidad inyectora (piezoinyector)
- Las unidades inyectoras (inyectores), las tuberías de alta presión y las mordazas de sujeción que se vayan a montar de nuevo, deben montarse siempre en el mismo cilindro que antes.
- Antes del montaje hay que limpiar el hueco de alojamiento del inyector con el set de limpieza -VAS 6811-
2 - Tornillo para mordaza de sujeción
- Sustituir
De momento, apretar los tornillos de fijación sólo con MÁX: 1 - 2 Nm.
Tras el montaje de las tuberías de alta presión Par de apriete final: 8 Nm + reapretar 180º
3 - Junta para manguito de alta presión
- Sustituir cada vez que se suelte el manguito de alta presión
4 - 40 Nm
- Manguito de alta presión en el inyector
- Retener al soltar las tuberías de alta presión
5 - Grapa de sujeción tuberías de retorno
- Sustituir
- Lubricar un poco la grapa antes de montar el inyector
6 - Arandela de cobre
- Sustituir
Adaptación de valores de corrección para unidades inyectoras: efectuar
Aviso
- Después de un cambio de inyectores, "adaptar los valores de corrección".
- Valores de corrección: "consultar / adaptar".
