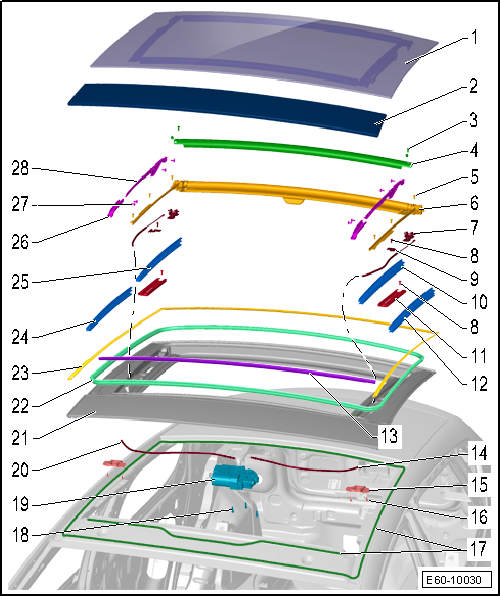

Seat Ibiza: Techo panorámico con tapa de cristal: cuadro general de montaje

1 - Tapa de cristal para techo panorámico

• Desmontar y montar
• Ajustar

2 - Plástico anterior superficial

• Material PC (Policarbonato)
• Adhesivada al armazón de techo panorámico

3 - Tornillos fijación protector de enrollador de persiana

• 3,5 Nm
• 2 unidades

4 - Protector de enrollador de persiana

• Desmontar y montar

5 - Tornillos fijación de Soportes / Guía de fijación del enrollador de persiana

• 3,5 Nm
• 6 unidades

6 - Enrollador de persiana

• Desmontar y montar
• Desmontar conjuntamente con los soportes / guía de fijación del enrollador de persiana
• Ajustar

7 - Patines y cables de mando

• Desmontar y montar

8 - Tornillo

• 4 unidades
• 3,5 Nm

9 - Soporte

• 2 unidades

10 - Fuelle interior de guía lateral

• Desmontar y montar

11 - Guía de patín de mando

• Desmontar y montar

12 - Fuelle embellecedor exterior

13 - Junta

14 - Protector metálico izquierdo de cable de mando

15 - Soporte de bieleta

• Desmontar y montar

16 - Tornillo

• 4 unidades
• 3,5 Nm

17 - Pasta de pegado hermetizado PUR

• Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm

18 - Tornillo

• 3 unidades
• 3,5 Nm

19 - Motor de accionamiento

• Desmontar y montar

20 - Protector metálico derecho de cable de mando

21 - Armazón de techo panorámico

• Desmontar y montar

22 - Junta interior

• Desmontar y montar

23 - Junta montante de techo

24 - Fuelle embellecedor exterior

25 - Fuelle interior de guía lateral

• Desmontar y montar

26 - Bieleta anterior

• Desmontar y montar

27 - Tornillos

• 6 unidades
• 5,5 Nm

28 - Guía corredera

• Desmontar y montar

Tapa de cristal: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-

• Palanca -U 30800-

Desmontar

- Desplazar hacia atrás el revestimiento enrrollable.

- Pulsar el conmutador para abrir el techo abrible.

- Desencajar la parte superior del fuelle interior -3-.

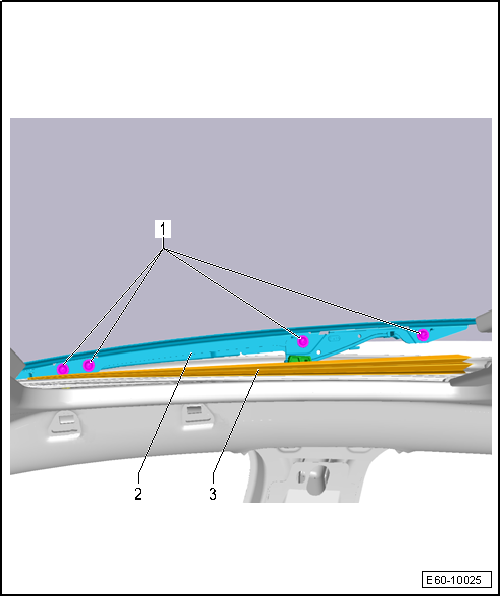

- Desencajar los tornillos Torx -1- de fijación de la tapa de cristal.

- Desencajar la parte superior del fuelle exterior.

- Extraer la tapa de cristal con su refuerzo guía -2- (La tapa de cristal y su refuerzo guía forman un solo conjunto).

Montar

Posición Cero

¡Atención!

En el montaje de la tapa de cristal, los patines guias deben estar en final de carrera, parte posterior.

Las condiciones para poder desmontar y montar el mecanismo de accionamiento son: Apagar el motor y el encendido, extraer la llave y abrir la puerta.

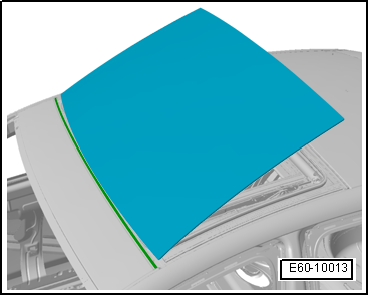

Posicionar el cristal -1- por debajo de la junta de goma -2- de la tapa anterior de policarbonato -3-.

Acompañar e ir bajando la tapa de cristal, introduciendo los soportes/guías en el interior de la guía corredera.

Colocar la parte superior del fuelle exterior.

- Presentar los tornillos -1- sin llegar a dar el par de apriete final.

- Realizar el ajuste de la tapa de cristal.

- Una vez realizada el ajuste de la tapa de cristal, acabar de dar el par de apriete a los tornillos -1- 5 Nm.

Tapa de cristal para techo abrible: ajustar

Posición cero

- Desplazar hacia atrás el revestimiento enrollable.

- Fuelle interior -3- desencajado de la parte superior de ambos lados.

- Tornillos -1- de fijación de la tapa de cristal medio aflojados.

¡Atención!

Verificar franquicias y el ajuste en altura de la tapa del cristal respecto al techo y pieza de policarbonato anterior.

Realizar los siguientes trabajos:

- Llevar la tapa de cristal del techo deflector panorámico hasta la posición "cerrada".

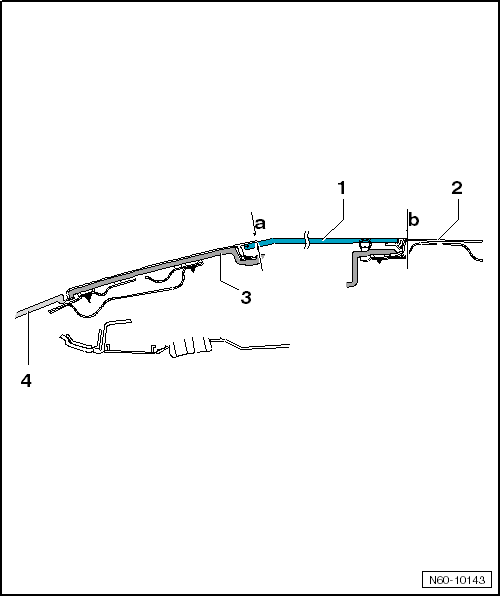

- Ajustar la altura de la tapa de cristal delante y detrás, por ambos lados, de la siguiente forma:

Ajuste de la tapa delante:

-Cota "a"- = 1 mm a mayor profundidad que el marco de montaje -3-.

Ajuste de la tapa detrás:

-Cota "b"- = 1 mm más alta que el borde del techo -2-.

- Abrir la tapa y apretar los tornillos delanteros y traseros (5,5 Nm).

Aviso

• Verificar el correcto cierre así como el buen funcionamiento del techo panorámico.
• Al hacerlo, la tapa de cristal no debería estar más alta en ningún punto delantero ni más baja en ningún punto trasero en comparación con el techo.
