Seat Ibiza: Armazón: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

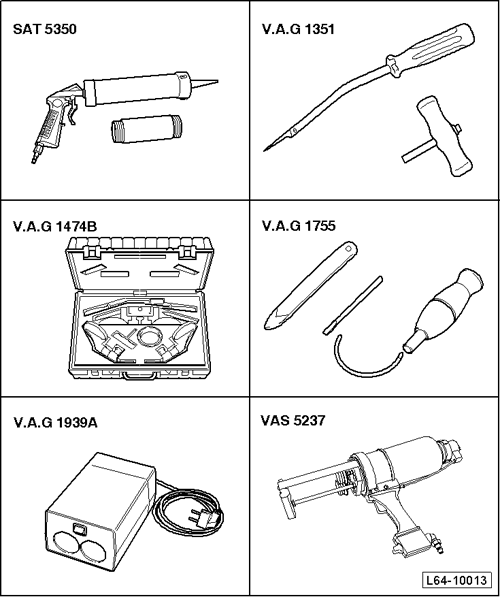

- Pistola sellado lunas -SAT 5350-
- Mango tirador -VAG 1351/1-
- Dispositivo de desmontaje -VAG 1474B-
- Kit extracción cristales -VAG 1755-
- Calentador cartuchos -VAG 1939A-
- Sellado lunas bicomponente -VAS 5237-
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

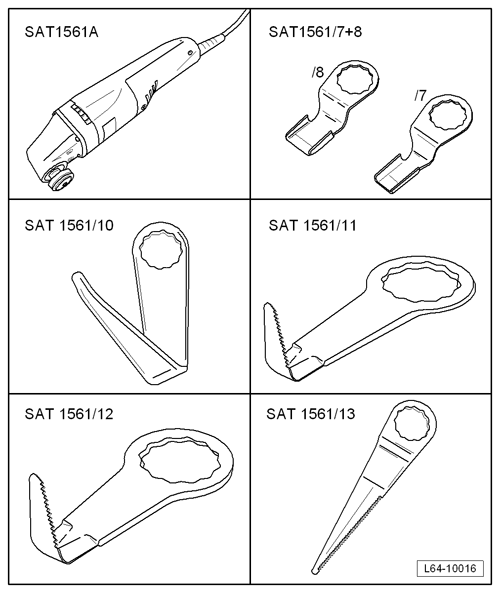

- Cuchillo eléctrico -SAT 1561A-
- Rascador -SAT 1561/7+8-
- Cuchilla 157 -SAT 1561/10-
- Cuchilla 208 -SAT 1561/11-
- Cuchilla 207 -SAT 1561/12-
- Cuchilla 081 -SAT 1561/13-

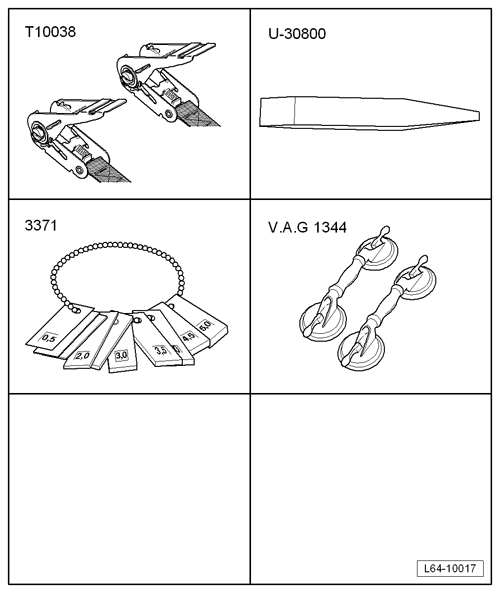

- Útil de sujeción -T10038-
- Palanca -U 30800-
- Calibre ajustador -3371-
- Ventosa lunas -VAG 1344-
Materiales
- Pegamento monocomponente 110 ML -DH 009 100 03-, Pegamento monocomponente 300 ML -DH 009 100-
- Pegamento bicomponente -DA 004 600 A2-
- Activador para cristales -D 181 801 A1-
- Disolvente de limpieza -D 009 401 04-
- Aplicador -D 009 500 25-
- Quitapegamentos -D 002 000 10-
- Imprimación (Cristal/Pintura) -D 009 200 02-
Desmontar
Aviso
El modulo del techo va pegado a la carrocería y debido al segundo cordón de PUR que se encuentra mas cercano al motor eléctrico, no esta previsto su desmontaje sin destrucción.
- Desmontar el parabrisas.
- Desmontar el revestimiento interior del techo.

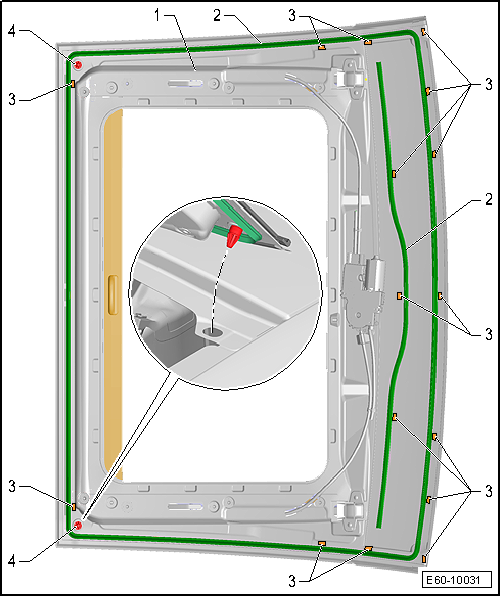

- Por la parte interior del vehículo y con ayuda del cuchillo eléctrico -SAT 1561A- cortar el cordón de PUR adherido a todo el contorno del techo, por toda la zona -2-.
- Extraer el armanzón del techo -1-.
Montar
- De recambios el techo incorpora unos tacos distanciales -3-, que marcaran la profundidad del armazón en su posicionamiento.
Aviso
Utilizar el útil de sujeción -T10038- para presionar y posicionar el techo panorámico una vez colocado el cordón de Pegamento bicomponente -DA 004 600 A2-.
- Aplicar un cordón de Pegamento bicomponente -DA 004 600 A2- en todo el contorno -2- del techo.
- Colocar el armazón completo -1-, introduciendo por la parte posterior los centradores -4-.
- Tiempo de secado.
- Realizar el montaje de los componentes desmontados.
- Acoplar el conector del mecanismo de accionamiento.
- Montar la tapa de cristal.
- Montar el revestimiento del techo.
Protector de enrollador de persiana: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar

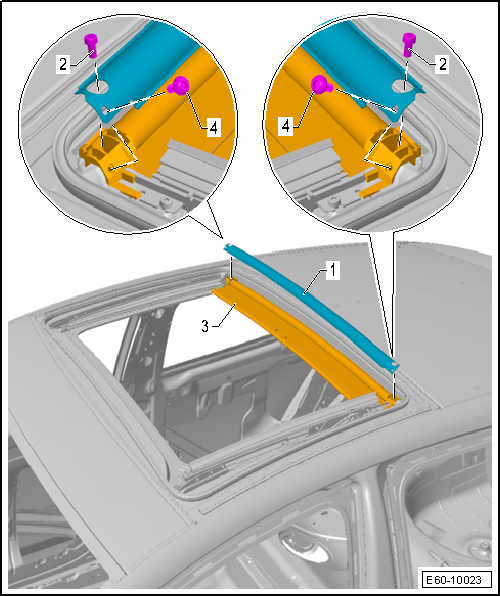

- Desmontar la tapa de cristal.
- Extraer los tornillos -4-.
- Separar el protector -1-.
Montar
- Realizar el montaje en orden inverso a las operaciones de montaje.
