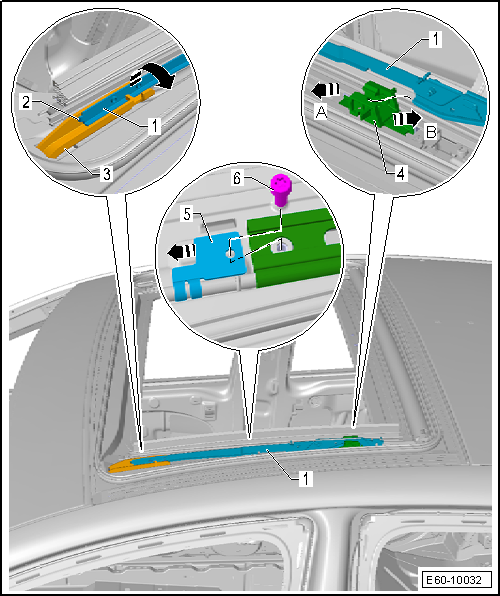

Seat Ibiza: Guía corredera: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desmontar la tapa de cristal.
Empezar a desmontar la guía corredera por su parte posterior.
- Extraer el tornillo -6-.
- A continuación deslizar el soporte -5- en el sentido de la -flecha-.
- Deslizar el patin de mando -4- en el sentido de la -flecha A-.
- Extraer la guía corredera -1- del patin de mando deslizando en el sentido de la -flecha B-.
- Extraer la guía corredera -1- del registro -2- de la bieleta anterior -3- en dirección de la -flecha-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Par de apriete del tornillo -6- 3,5 Nm.

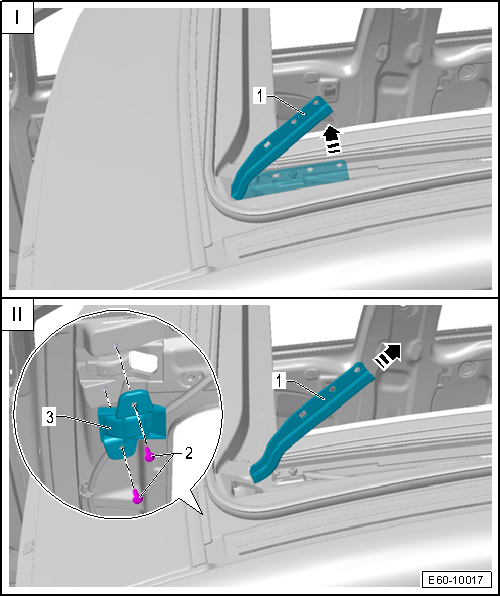

Bieleta anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desmontar la guía corredera.
- Elevar la bieleta -1- y extraerla hacia la parte posterior -flecha-.
Aviso
Para realizar el desmontaje y montaje del soporte -3- de bieleta extraer los tornillos -2-. Para ello sera necesario el desmontaje del revestimiento de techo.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Par de apriete de los tornillos -2- 3,5 Nm.

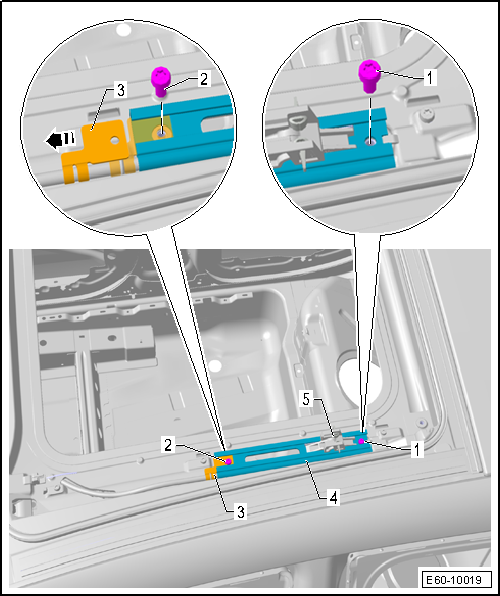

Guía de patín de mando: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Desmontar la guía corredera.
- Extraer el tornillo -1-.
- Elevar la guía corredera -4- y separar deslizando la guía del patín de mando -5-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Par de apriete de los tornillos -1- y -2- 3,5 Nm.
