Seat Ibiza: Anagramas adhesivos del portón posterior, modelo 3 puertas: sustituir

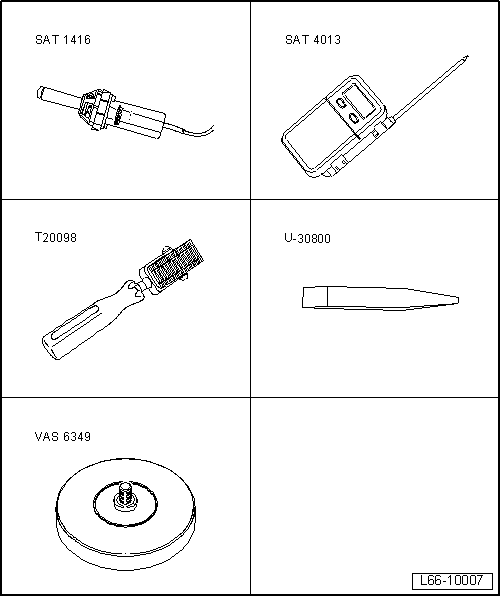

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Electrosoplante -SAT 1416-
- Termómetro digital -SAT 4013-
- Útil de presión -T20098-
- Palanca -U 30800-
- Útil quitar cintas adhesivas -VAS 6349-
Anagrama "IBIZA"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "IBIZA".

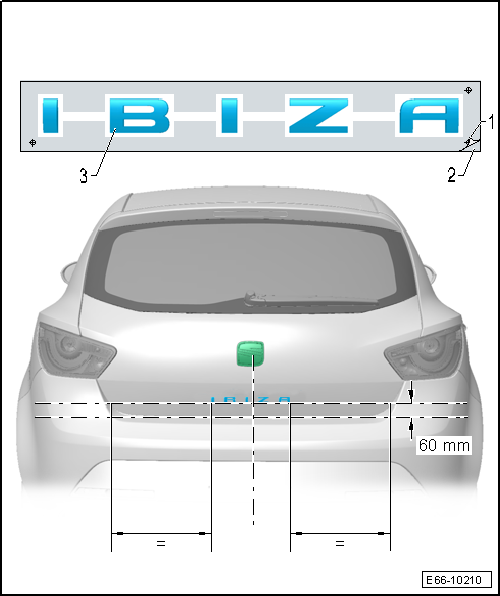

- Presentar el nuevo anagrama adhesivo "IBIZA" a la distancia de 60 mm, tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "IBIZA".
Anagrama "BOCANEGRA"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "BOCANEGRA".

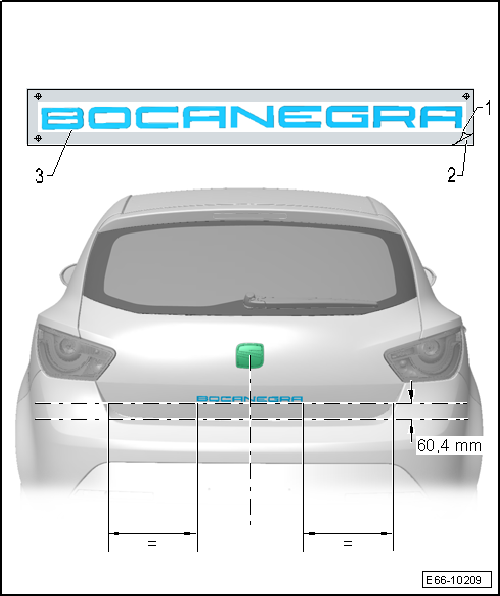

- Presentar el nuevo anagrama adhesivo "BOCANEGRA" a la distancia de 60 mm, tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "BOCANEGRA".
Anagrama "FR"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -1- del adhesivo del nuevo anagrama "FR".

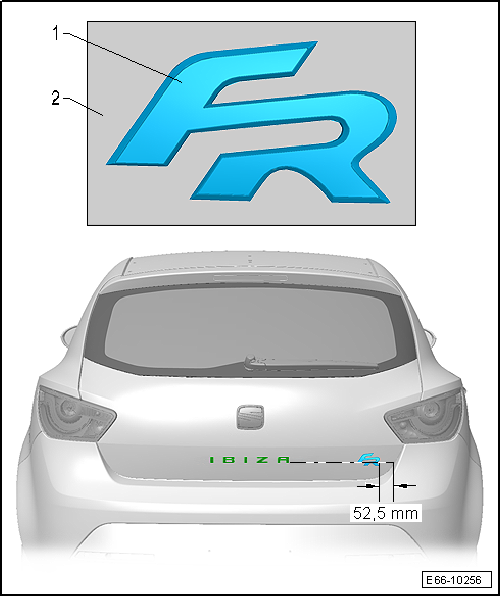

- Presentar el nuevo anagrama adhesivo "FR"-1- a las cotas indicadas en la ilustración.
- Colocar el anagrama adhesivo "FR"-1- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
Anagrama "CUPRA"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "CUPRA".

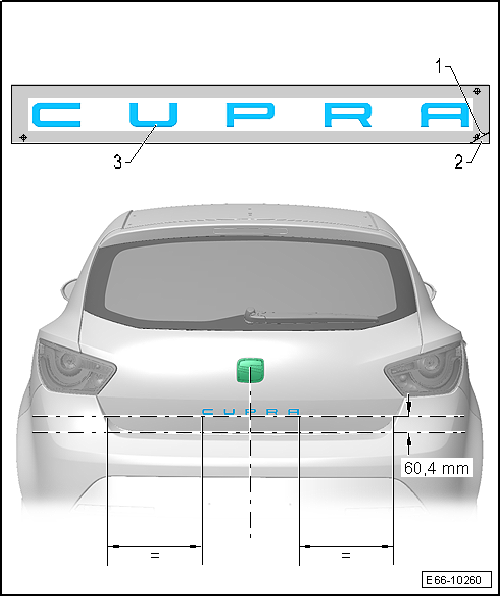

- Presentar el nuevo anagrama adhesivo "CUPRA" a la distancia de 60 mm, tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "CUPRA".
Logotipo "CUPRA"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "CUPRA".

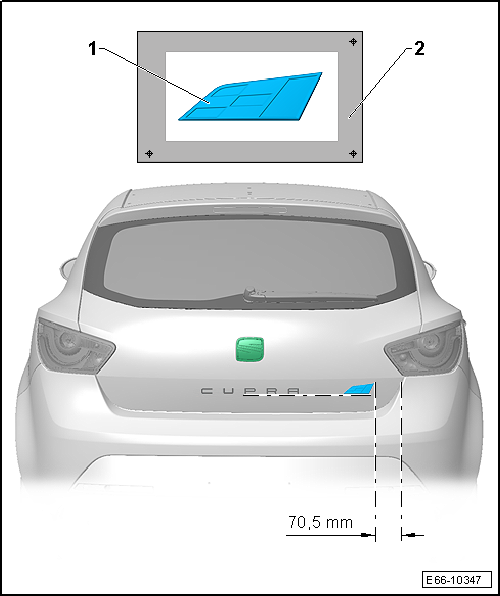

- Presentar el nuevo anagrama adhesivo "CUPRA"-1- a las cotas indicadas en la ilustración.
- Colocar el anagrama adhesivo "CUPRA"-1- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.
Anagrama "BI FUEL"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "BI FUEL".

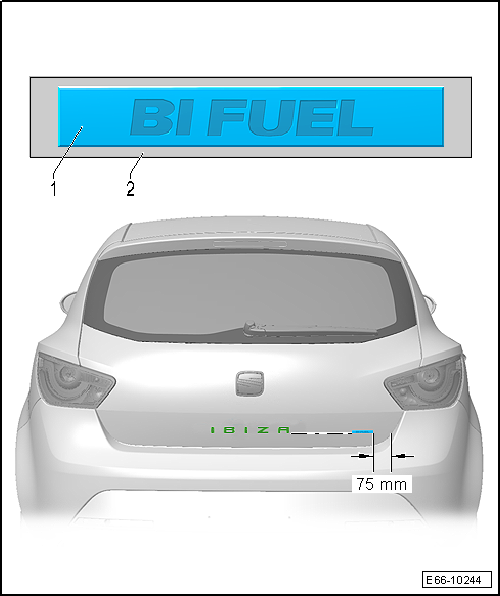

- Presentar el nuevo anagrama adhesivo "BI FUEL" a la distancia de 75 mm, tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -1- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
Anagrama "ECOMOTIVE"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "ECOMOTIVE".

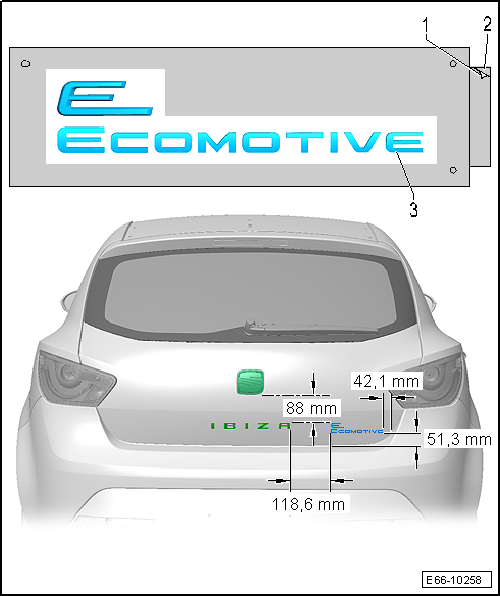

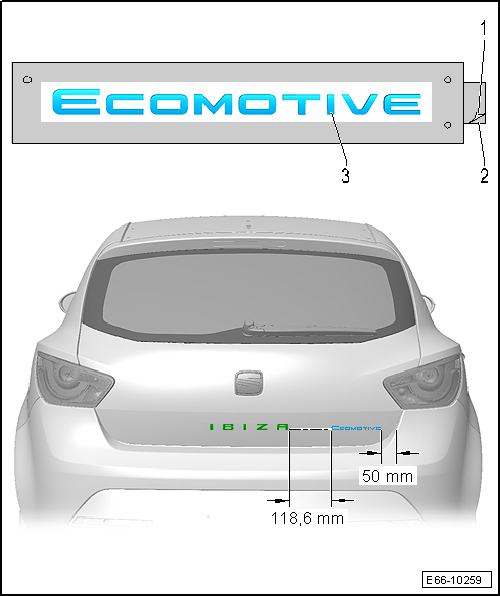

- Presentar el nuevo anagrama "ECOMOTIVE", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama "ECOMOTIVE".
Anagrama "E ECOMOTIVE"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "E ECOMOTIVE".
- Presentar el nuevo anagrama adhesivo "E ECOMOTIVE", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "E ECOMOTIVE".
Anagrama "GOOD STUFF"
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo de la lamina "GOOD STUFF".

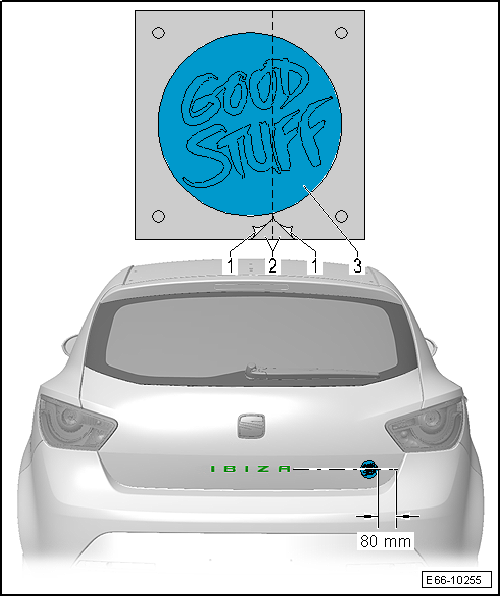

- Presentar la lamina adhesiva "GOOD STUFF" a la distancia de 80 mm, tal y como se muestra en la ilustración.
- Colocar la lamina adhesiva y con una fuerza aproximada de 5 Kg, presionarla con el útil de presión -T20098-.
- Extraer el papel protector -1- de la lamina adhesiva "GOOD STUFF".
Anagrama "TSI" tamaño de letra 10mm
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "TSI".

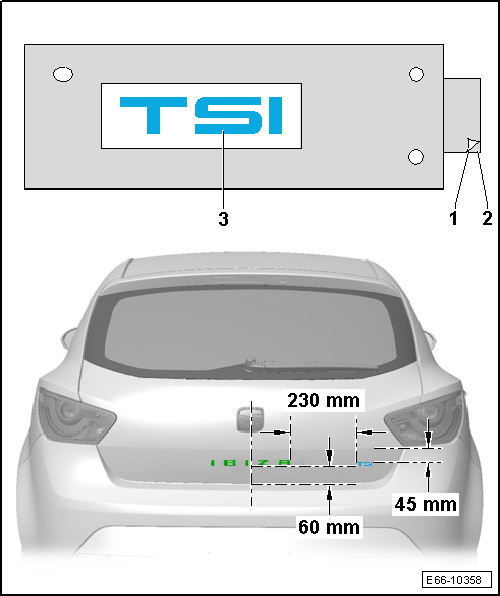

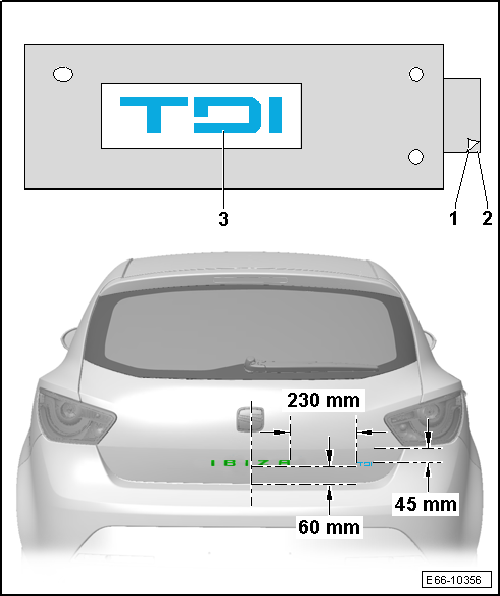

- Presentar el nuevo anagrama adhesivo "TSI", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "TSI".
Anagrama "TDI" tamaño de letra 10mm
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama "TDI".

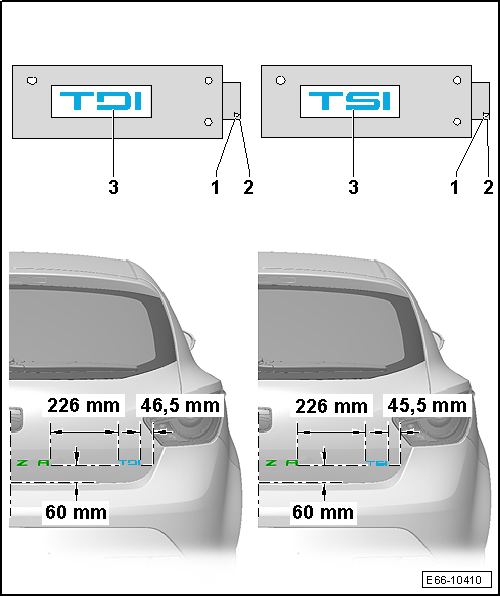

- Presentar el nuevo anagrama adhesivo "TDI", a la distancia tal y como se muestra en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlas con el útil de presión -T20098-.
- Extraer el papel protector -1- del nuevo anagrama adhesivo "TDI".
Anagramas "TSI" y "TDI" tamaño de letra 16mm
Desmontar
- Calentar el anagrama adhesivo con el electrosoplante -SAT 1416- hasta aproximadamente 25 ºC.
- Desprender el anagrama con la ayuda de la palanca -U 30800-.
- Eliminar los restos de pegamento de adhesivo con el útil -VAS 6349-.
Montar
Aviso
- No desmontar el papel protector exterior del anagrama adhesivo hasta que se haya terminado el montaje en el vehículo.
- Si el anagrama se monta por vez primera en vehículos nuevos y en superficies pintadas recientemente, se deberá tener en cuenta el procedimiento que se describe en → Manual de reparaciones de pintura; Pintado de reparación ; Acabado de la pintura; Tiras y láminas decorativas.
- Hay que pegar los anagramas inmediatamente después de limpiar.
- Retirar la lámina de protección justo antes del montaje.
- Limpiar con alcohol isopropílico o heptanol la zona del portón posterior donde se debe colocar el nuevo anagrama adhesivo.
- Aplicar a continuación productos limpiadores de siliconas en la zona donde se debe colocar el nuevo anagrama adhesivo.
- Secar bien la zona.
- Calentar con el electrosoplante -SAT 1416- la zona de contacto de la carrocería a unos 35 ºC. Comprobar la temperatura con el termómetro digital -SAT 4013-.
- Extraer el papel protector -2- del adhesivo del nuevo anagrama -3-.
Aviso
Las cotas de la ilustración están en milímetros.
- Presentar el nuevo anagrama adhesivo -3- según las cotas indicadas en la ilustración.
- Colocar el anagrama adhesivo -3- y con una fuerza aproximada de 5 Kg, presionarlo con el útil de presión -T20098-.
- Extraer el papel protector -1- del anagrama adhesivo.
