Seat Ibiza: Sustitución de la lámpara para luz de población, faro simple
Desmontar
- Desembornar el terminal negativo de la batería.
Faro izquierdo -vehículos con motor diésel de 1,9 litros (letras distintivas de motor BLS):
- Desmontar la batería.
Faro derecho - vehículos con motor diésel de 1,9 litros (letras distintivas de motor BLS):
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible .
Continúa para todos los motores

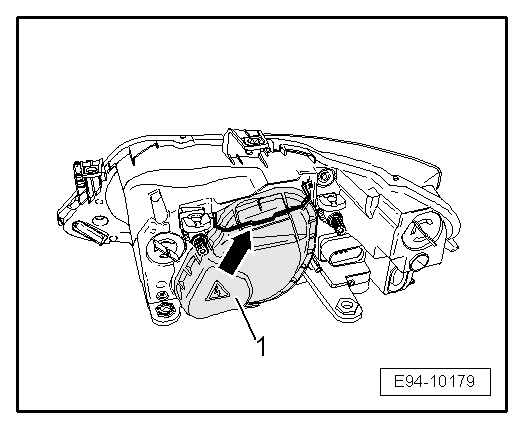

- Desencajar el alambre de fijación -flecha- y retirar la tapa posterior -1-.

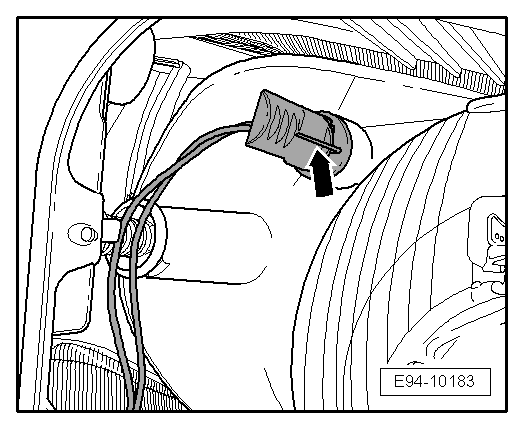

- Sacar el casquillo -flecha- del reflector con la lámpara y el conector.
- Extraer la lámpara del portalámparas.
Montar
- Después de cambiar la lámpara, encajar hasta el tope el casquillo con la lámpara en el reflector.
- Montar la tapa de la parte posterior del faro.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
Sustitución de la lámpara para el intermitente delantero, faro simple
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

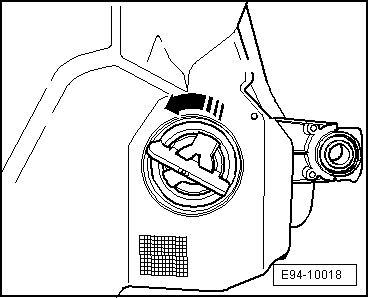

- Girar el portalámparas en sentido contrario al de las agujas del reloj -flecha- y extraerlo.
- Sujetar el portalámparas presionar la lámpara y girarla a la izquierda, extraer la lámpara del portalámparas
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:
Aviso
Durante el montaje procurar que el portalámparas quede bien encastrado en la carcasa.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
Lámpara de luz de cruce/carretera: sustitución
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Faro izquierdo, vehículos con filtro de aire detrás de la batería:
- Desmontar la batería .
Faro derecho, dependiendo de la motorización:
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible.
o
- Sacar la Bomba de depresión para freno -V192-.
Continúa para todos
- Desencajar el alambre de fijación -flecha- y retirar la tapa posterior -1-.

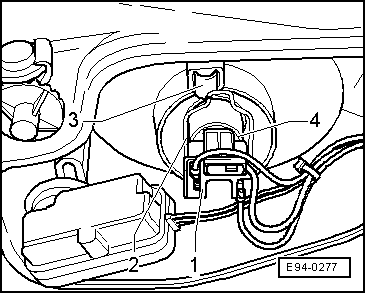

- Separar el conector -1- de la lámpara.
- Presionar el alambre de fijación -2- hasta que se suelte de la pestaña -3- y desbloquearlo.
- Extraer la lámpara -4- del reflector.
Montar
- Colocar la nueva lámpara de tal forma que las pestañas de la misma encajen en el rebaje del reflector.
- No tocar el cristal de la lámpara al montarla.
- Presionar el alambre de fijación -2- hasta que se encastre en la pestaña -3- y bloquearlo.
- Acoplar el conector -1-.
- Montar la tapa posterior del faro.
- Después de montar una lámpara nueva, verificar el funcionamiento del faro.
- Verificar el reglaje de los faros.
Servomotor para reglaje del alcance de las luces en faros simples: desmontar y montar
Aviso
Si se desmontan y montan servomotores o se cambian, se debe realizar un ajuste básico de los faros con el equipo de ajuste (la medida de inclinación va grabada en la carcasa del faro).
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
Faro izquierdo, vehículos con filtro de aire detrás de la batería:
- Desmontar la batería.
Faro derecho, dependiendo de la motorización:
- Desmontar la carcasa del filtro de combustible y apartar hacia un lado, no es necesario extraer los tubos flexibles de alimentación y retorno de combustible.
o
- Sacar la Bomba de depresión para freno -V192-, extrayéndola de sus alojamientos.
Continúa para todos
- Desencajar el alambre de fijación -flecha- y retirar la tapa posterior -1-.

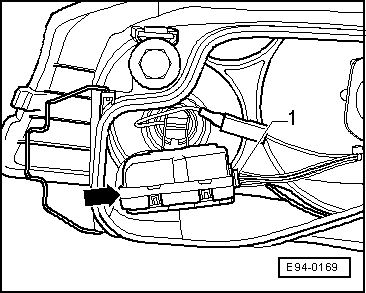

- Separar el conector -1- del servomotor para el alcance de las luces.
- Desbloquear el servomotor -flecha- girándolo a la izquierda en el caso del faro derecho y hacia la derecha en el caso del faro izquierdo.
- Extraer el cabezal esférico del eje de ajuste del encastre del reflector y retirar el servomotor.
Montar

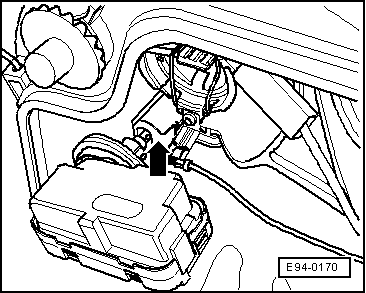

- Introducir el eje de ajuste del servomotor en el alojamiento del cabezal esférico -flecha-.
- Bloquear el servomotor girándolo a su posición de montaje.
- Acoplar el conector.
- Montar la tapa posterior del faro.
- Verificar reglaje.
