Seat Ibiza: Modulo LCS
Modulo LCS: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
- Destornillador -V.A.G 1624-
¡ATENCIÓN!
Antes de efectuar trabajos en las piezas de los faros con lámparas de descarga de gas, marcadas con símbolos de alta tensión, se deberá desembornar la cinta de masa de la batería.
Aviso
Cada faro incorpora su propio modulo LCS
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Encender y apagar las luces de cruce. De esta manera se reduce la tensión residual que pudiera quedar.
- Desmontar el faro.
- Dar la vuelta al faro.
Aviso
Para extraer los tornillos de seguridad emplear una llave destornillador adecuados.

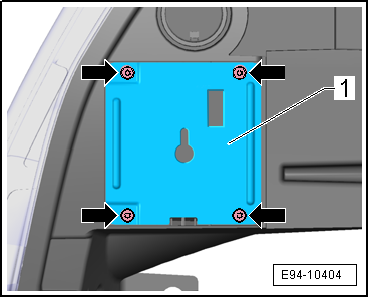

- Extraer los tornillos de seguridad -flechas- que fijan el modulo LCS a la carcasa del faro.
- Extraer la chapa de aluminio -1-.

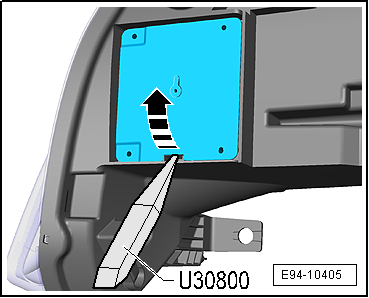

- Extraer el modulo LCS, con ayuda del útil Palanca -U 30800- girándolo -flechas- con cuidado.

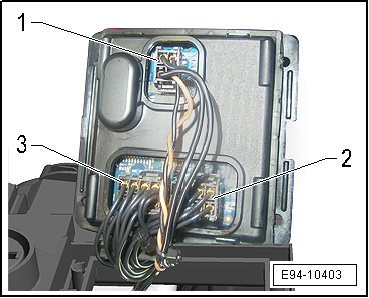

- Sacar los conectores -1 -, -2 - y -3 - venciendo las patas de retención.
Montar
Efectuar el montaje siguiendo el orden inverso de las operaciones, teniendo en cuenta lo siguiente:
¡ATENCIÓN!
Al montar el modulo LCS, obsérvese el asiento correcto de la tórica de estanqueidad. si entrase agua en el faro se deterioraría.
- Par de apriete de los tornillos de seguridad, 1.4 Nm.
¡ATENCIÓN!
Después de montar el modulo LCS se tiene que codificar la unidad de las luces Unidad de control de luz de curva y regulación del alcance de las luces -J745- y acto seguido se tiene que llevar acabo el ajuste básico de los faros
- Verificar funcionamiento del faro.
Juego de reparación para la carcasa de los faros: montar
Aviso
- Las lengüetas de fijación rotas de los faros, se pueden sustituir mediante el montaje un kit de reparación. Por ello no es necesario sustituir el faro.
- Tanto para el faro derecho como izquierdo hay kit de reparación:⇒Catálogo de piezas
- Antes del montaje, debe mecanizarse la parte rota del faro de restos que molesten a la colocación de las nuevas lengüetas de fijación.
Secuencia de operaciones
- Desconectar el encendido y extraer la llave de contacto.
- Girar el interruptor de las luces a la posición "0".
- Desmontar el faro

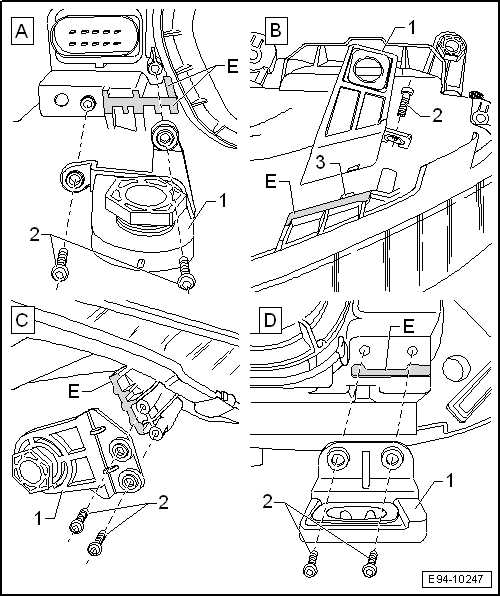

Reparación de las lengüetas de fijación:
- Con el faro desmontado, quitar los restos de la parte rota y mecanizar -E-
- Colocar las diferentes lengüetas de sujeción -1- en su posición en el faro, dependiendo de la lengüeta rota en el mismo
- La sujeción de las lengüetas en el faro es con tornillos -2- con par de apriete de 4,5Nm.
- En dibujo -B- para la lengüeta de sujeción -1- hay que encastar en la pestaña -3-
- Montar faro
- Ajustar el faro
